66 кВ резервуар түрі SF6 автоматты ажыратқыш

66 кВ резервуарлы түрдегі SF6 автоматты ажыратқыш (үлгі: LW36-66) – 50 Гц айнымалы ток номиналды жиілігі бар 66 кВ қуат беру және тарату жүйелеріне арналған жоғары вольтты сыртқы сөндіргіш. SF6 газын оқшаулағыш және доға сөндіретін орта ретінде пайдалана отырып, ол сенімді коммутацияны, ақауларды тоқтатуды және қосалқы станцияларды, коммуналдық электр желілерін, өнеркәсіптік нысандарды және жаңартылатын энергия жобаларын қорғауды қамтамасыз етеді. Автоматты сөндіргішті шиналық сөндіргіш ретінде және конденсаторлар банкін ауыстырып қосу қолданбалары үшін де пайдалануға болады.

Ықшам кернеулі резервуар құрылымымен жасалған LW36-66 керемет электрлік өнімділік пен ұзақ мерзімді жұмыс сенімділігін қамтамасыз ете отырып, орнату кеңістігін азайтады. Оның жетілдірілген серіппелі жұмыс механизмі, төмен SF6 ағып кету жылдамдығы және техникалық қызмет көрсетуге ыңғайлы дизайны оны қауіпсіз, тиімді және тұрақты жұмысты қажет ететін заманауи жоғары вольтты тарату желілері үшін тамаша шешім етеді.

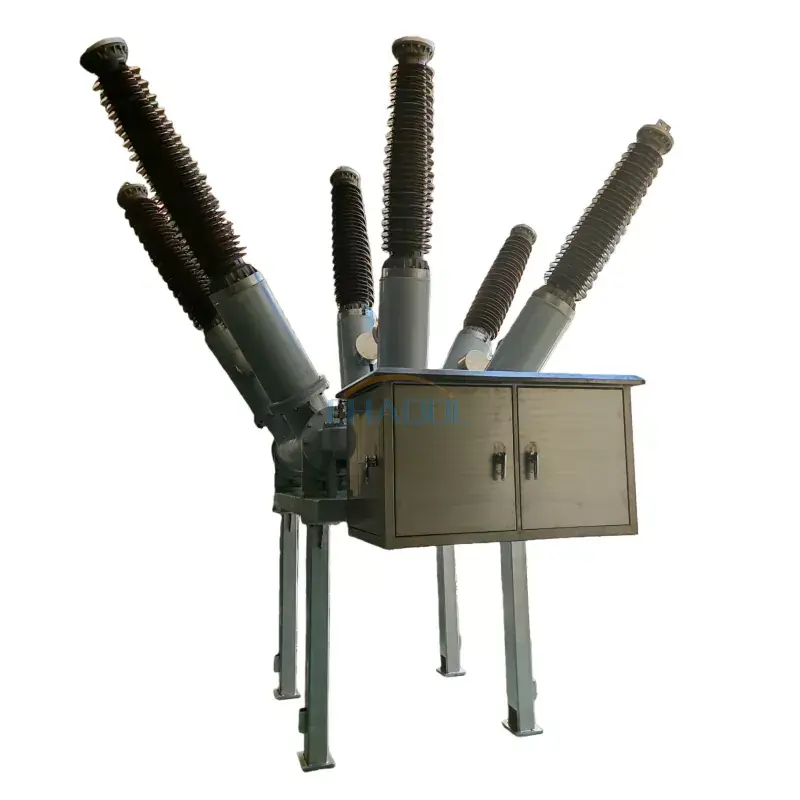

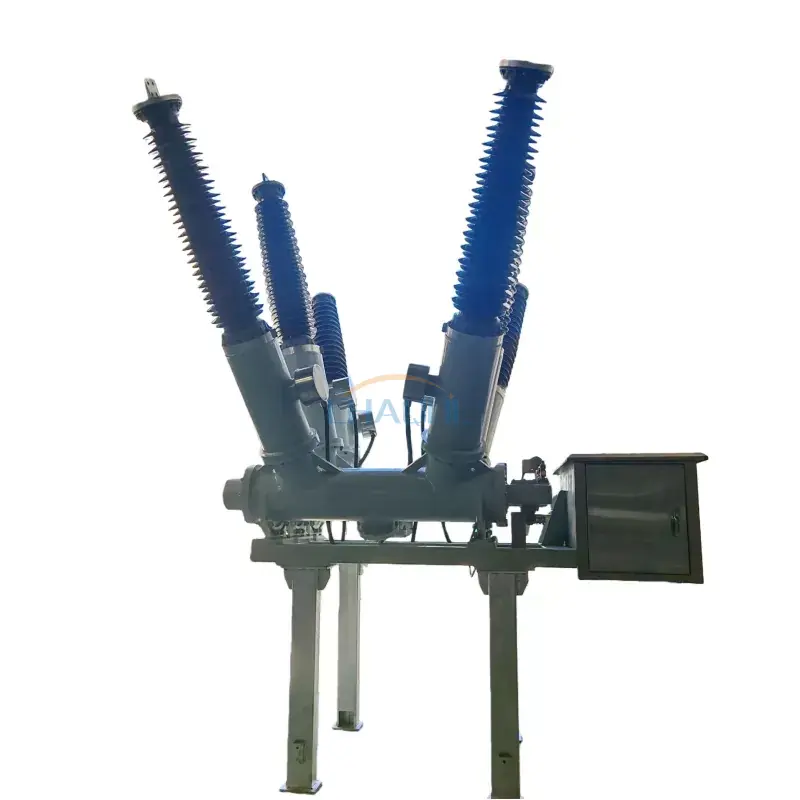

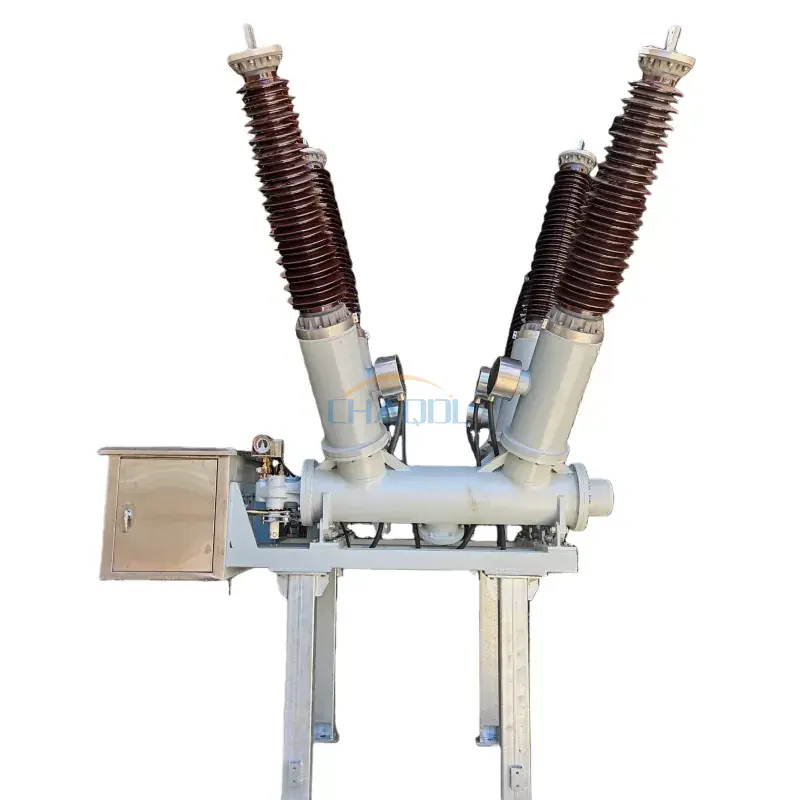

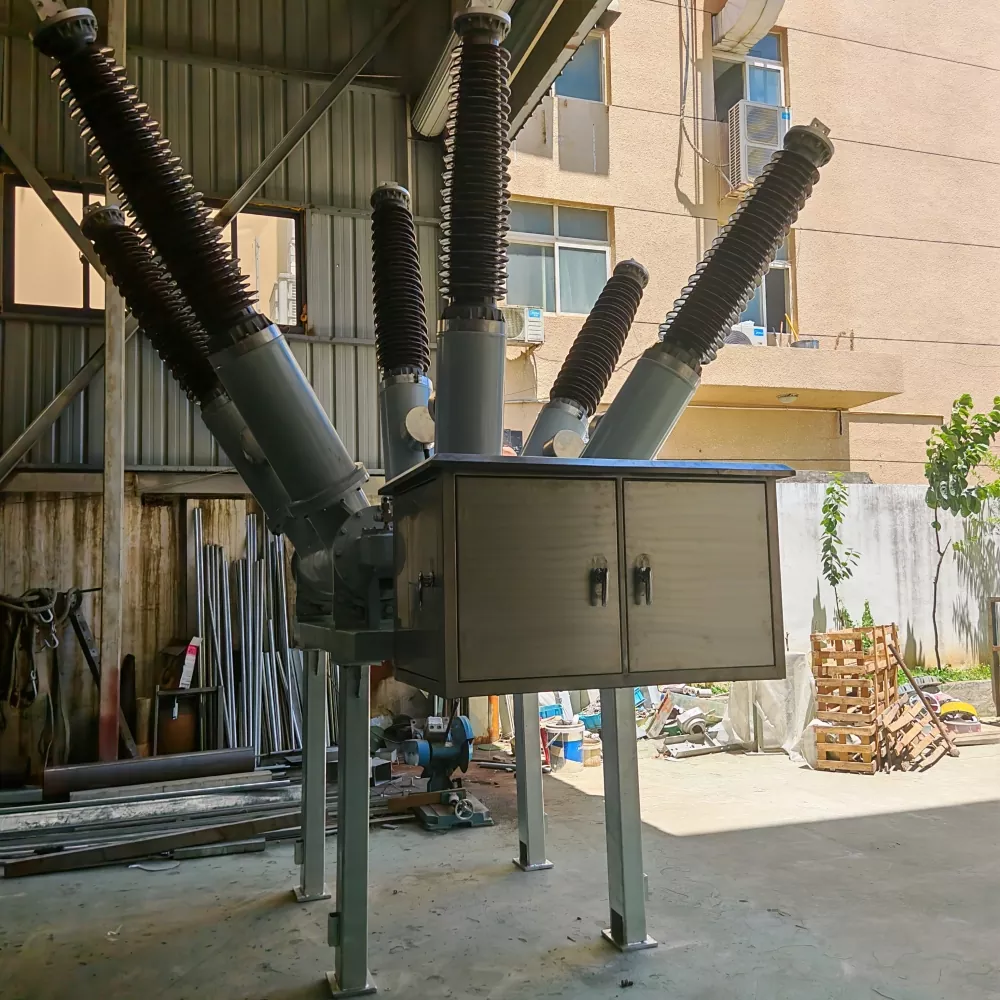

Өнімнің нақты фотосуреті

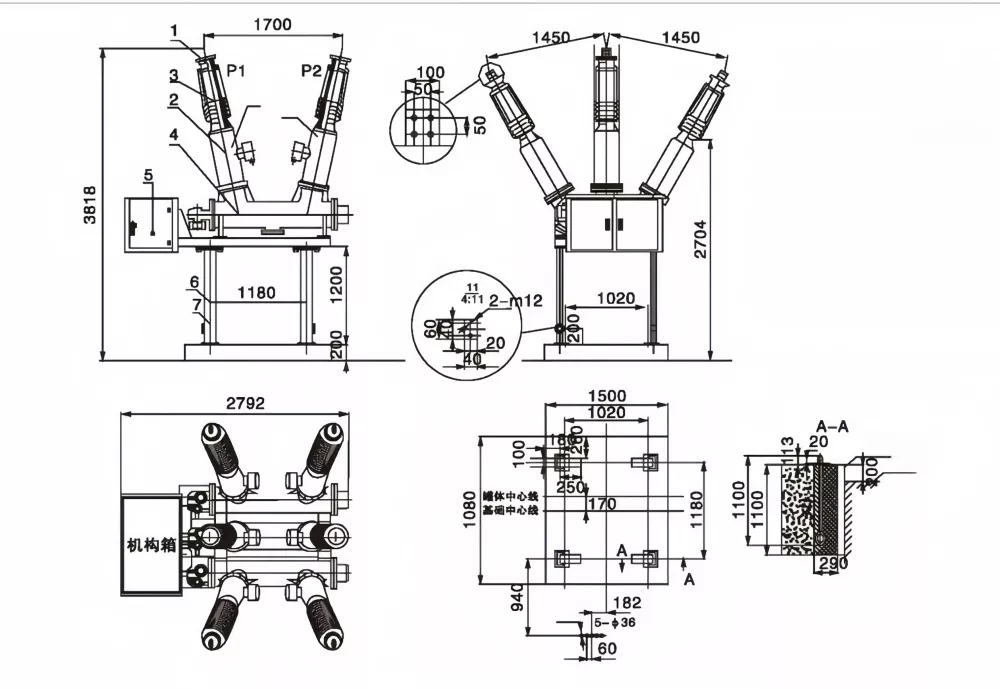

Өнім өлшемдерінің диаграммасы

Негізгі құрылым

• Керемет электр өткізгіштік үшін күміс жалатылған алюминий бір фазалы терминал блогы.
• Оқшаулаудың жоғары өнімділігі бар жоғары берік фарфор шығыс втулкасы.
• Қорғау және өлшеу үшін кірістірілген ток трансформаторы (КТ).
• Еденге орнатылған SF6 доғалық сөндіру камерасы, үзу мүмкіндігі жоғары.
• Серіппелі жұмыс механизмі мен қосалқы басқару элементтерін біріктіретін механизм шкафы.
• Тұрақты орнату үшін ауыр мырышталған арна болат тірегі.
• Жұмыс қауіпсіздігін арттыру үшін бірнеше жерге қосу терминалдары.

Өнім ерекшеліктері

• дейін номиналды ток3150A, ауыр жүкті тасымалдау қолданбалары үшін жарамды.
• Жетілдірілген SF6 газ оқшаулау технологиясы тамаша диэлектрлік беріктік пен доғаның сенімді сөнуін қамтамасыз етеді.
• 31,5 кА ақауларды үзу мүмкіндігімен және 10 000 механикалық операцияға дейін ұзақ электр төзімділігі.
• Жыл сайынғы SF6 газының ағу жылдамдығы 0,5% төмен, техникалық қызмет көрсету талаптарын азайтады және ұзақ мерзімді тығыздау сенімділігін қамтамасыз етеді.
• The66 кВ резервуар түрі SF6 автоматты ажыратқышластану деңгейінің IV деңгейіне және -40°C-тан +40°C-қа дейінгі қоршаған орта температурасына қолдау көрсететін ауыр сыртқы орталарға арналған.
• Ықшам резервуар түріндегі құрылыс механикалық тұрақтылықты жақсарта отырып, орнату кеңістігін азайтады.
• Қашықтан бақылауға, қосалқы станцияларды автоматтандыруға және заманауи смарт тор қолданбаларына қолайлы.

Техникалық сипаттамалар

Жұмыс механизмінің техникалық сипаттамалары

Қолданбалар

The66 кВ резервуар түрі SF6 автоматты ажыратқышсенімді коммутация және қорғау маңызды болып табылатын жоғары вольтты электр энергиясын беру және тарату жүйелерінде кеңінен қолданылады.

• 66 кВ қосалқы станциялар
• Коммуналдық тарату және тарату желілері
• Электр энергиясын өндіретін қондырғылар
• Жаңартылатын энергия желілерін біріктіру
• Өнеркәсіптік электр энергиясын тарату жүйелері
• Конденсаторлар банкінің ауысуы
• Автобус галстук және фидер қорғанысы
• Ақылды желі және қосалқы станцияларды автоматтандыру жобалары

Жұмыс принципі

66 кВ резервуар түріндегі SF6 ажыратқышы оқшаулағыш және доғаны сөндіретін орта ретінде күкірт гексафториді (SF6) газын пайдаланады. Коммутация кезінде контактілер бөлінгенде электр доғасы пайда болады. Жоғары қысымды SF6 газы доғаны тез салқындатады және деионизациялайды, бұл ақаулық токты қауіпсіз және тиімді түрде үзуге мүмкіндік береді. Мотормен зарядталған серіппелі жұмыс механизмі жоғары вольтты электр жүйелерін сенімді қорғауды қамтамасыз ететін жылдам ашу және жабу операцияларын қамтамасыз етеді.

Жиі қойылатын сұрақтар

66 кВ резервуар түріндегі SF6 автоматты ажыратқыш не үшін қолданылады?

Ол қосалқы станциялар мен электр желілерінің қауіпсіз және сенімді жұмысын қамтамасыз етуге көмектесетін 66 кВ тарату және тарату жүйелерінде коммутация, қорғау және ақаулықтарды тоқтату үшін қолданылады.

SF6 резервуар түріндегі автоматты ажыратқыштың артықшылықтары қандай?

SF6 резервуар түріндегі автоматты ажыратқыштар тамаша оқшаулау өнімділігін, жоғары үзіліс сыйымдылығын, ықшам құрылымды, төмен техникалық қызмет көрсету талаптарын және ұзақ механикалық қызмет ету мерзімін ұсынады.

Бұл автоматты ажыратқышты конденсаторлар банкін ауыстыру үшін пайдалануға бола ма?

Иә. LW36-66 конденсаторлар қатарын ауыстыруға, шиналарды байлау қолданбаларына және жоғары вольтты электр беру желісін қорғауға жарамды.

Автоматты ажыратқыш қатал сыртқы орталарға жарамды ма?

Иә. Ол ластану деңгейінің IV деңгейінде және -40°C-тан +40°C-қа дейінгі қоршаған орта температурасында сенімді жұмыс істеуге арналған, бұл оны сыртқы қондырғыларды талап ету үшін қолайлы етеді.
