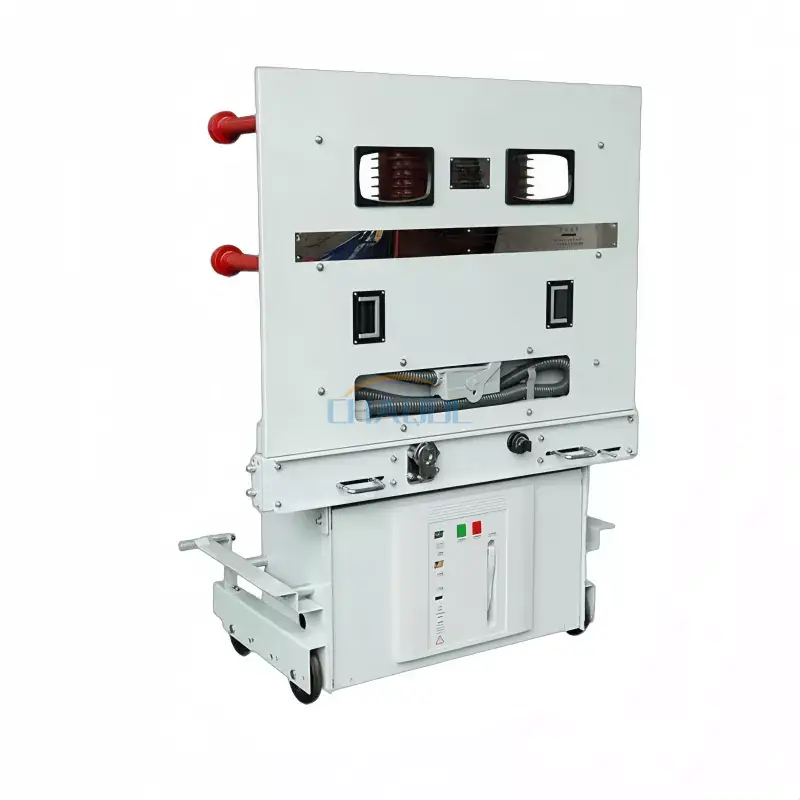

A 36кВ ішкі жоғары вольтты ажыратқышқосалқы станцияларда, өнеркәсіптік кәсіпорындарда және коммерциялық инфрақұрылымдарда ақаулық токтардың қауіпсіз үзілуін және энергияның тұрақты таралуын қамтамасыз ететін қазіргі заманғы орташа және жоғары кернеулі электр жүйелерінің маңызды құрамдас бөлігі болып табылады. Бұл мақалада осы ажыратқыштар қалай жұмыс істейтіні, таңдаудың негізгі критерийлері, орнату ережелері, техникалық қызмет көрсету тәжірибесі және жалпы пайдалану қиындықтары түсіндіріледі. Ол инженерлерге, сатып алу топтарына және жобаны жоспарлаушыларға жүйенің сенімділігі мен пайдалану қауіпсіздігін арттыра отырып, негізделген шешім қабылдауға көмектесу үшін жасалған.
36 кВ ішкі жоғары вольтты ажыратқыш орта-жоғары кернеу деңгейінде жұмыс істейтін электр желілерін қорғау үшін жасалған. Ол қысқа тұйықталу және шамадан тыс жүктеме сияқты ақаулық токтарды үзіп, жабдықтың зақымдалуын болдырмайды және қуат жүйесінің үздіксіз тұрақтылығын қамтамасыз етеді. Бұл ажыратқыштар ішкі тарату құрылғыларының жинақтарында, әсіресе GIS (Газ оқшауланған тарату құрылғысы) және AIS (ауа оқшауланған тарату құрылғысы) жүйелерінде кеңінен қолданылады.
Қазіргі заманғы электр тарату желілерінде сенімділік пен қауіпсіздік келіспейді. Өнеркәсіптік аймақтарда, қалалық желілерде және жаңартылатын энергияны біріктіру жүйелерінде сұраныс артқан сайын, өнімділігі жоғары автоматты ажыратқыштардың рөлі одан да маңызды бола түседі.
Бұл қиындықтар жиі күтпеген тоқтауларға, операциялық шығындардың өсуіне және жүйе тиімділігінің төмендеуіне әкеледі. Дұрыс таңдалған 36 кВ жабық сөндіргіш бұл тәуекелдерді айтарлықтай азайтады.
36 кВ жабық сөндіргіштің негізгі функциясы қалыпты емес ток жағдайларын анықтау және миллисекундтар ішінде тізбекті үзу болып табылады. Ақаулық орын алған кезде ажыратқыш контактілері бөлініп, доға пайда болады. Содан кейін бұл доға вакуум немесе SF6 газы сияқты оқшаулағыш ортаның көмегімен сөндіріледі.
Вакуумдық ажыратқыштар жоғары диэлектрлік беріктікке, техникалық қызмет көрсетуге төмен талаптарға және қоршаған ортаның артықшылықтарына байланысты 36 кВ деңгейлерінде кеңінен таралған.
Дұрыс үлгіні таңдау ұзақ мерзімді тұрақтылықты қамтамасыз етеді, тоқтау уақытын азайтады және жалпы электр қауіпсіздігі көрсеткіштерін жақсартады.
| Параметр | Типтік мән |
|---|---|
| Номиналды кернеу | 36кВ |
| Номиналды жиілік | 50/60 Гц |
| Номиналды ток | 630A – 3150A |
| Үзіліс сыйымдылығы | 25кА – 40кА |
| Оқшаулау ортасы | Вакуум / SF6 |
| Механикалық өмір | 10 000 – 30 000 операция |
Қауіпсіз жұмыс пен ұзақ қызмет мерзімін қамтамасыз ету үшін дұрыс орнату маңызды. Ішкі автоматты ажыратқыштар ылғалдылығы мен температурасы бақыланатын, жақсы желдетілетін тарату құрылғыларының бөлмелерінде орнатылуы керек.
Заманауи 36 кВ автоматты ажыратқыштар ең аз техникалық қызмет көрсетуді қажет етсе де, мерзімді тексеру маңызды болып қала береді. Техникалық қызмет көрсету тәртібі әдетте контактілі тозуды тексеруді, оқшаулауды сынауды және механикалық жұмысты тексеруді қамтиды.
36 кВ ішкі жоғары вольтты ажыратқыштар көптеген салаларда кеңінен қолданылады:
Жоғары вольтты ажыратқыштар IEC 62271 сериясы сияқты халықаралық стандарттарға сәйкес болуы керек. Бұл стандарттар оқшаулауға, механикалық төзімділікке және электрлік өнімділікке қойылатын талаптарды анықтайды.
Сәйкестік күрделі энергетикалық жүйелерде пайдалану қауіпсіздігін, өзара әрекеттесу мүмкіндігін және ұзақ мерзімді сенімділікті қамтамасыз етеді.
Аньцян күші заманауи энергетикалық инфрақұрылымға бейімделген озық электрлік коммутация шешімдерін жеткізуге ұмтылады. Компания доғаны сөндірудің жетілдірілген технологиясымен, берік механикалық құрылымдармен және оңтайландырылған қауіпсіздік мүмкіндіктерімен жасалған жоғары өнімді 36 кВ ішкі ажыратқыштарға назар аударады.
1-сұрақ: 36кВ ішкі ажыратқыштың негізгі қызметі қандай?
Ол ақаулық токтарды үзу және жабдықтың зақымдануын болдырмау арқылы электр жүйелерін қорғайды.
2-сұрақ: Вакуумдық және SF6 ажыратқыштардың айырмашылығы неде?
Вакуумдық сөндіргіштер вакуумдық доғалық камераны пайдаланады, ал SF6 сөндіргіштері доғаны сөндіру үшін күкірт гексафторидті газды пайдаланады. Вакуум түрлері қоршаған ортаға зиянсыз.
3-сұрақ: Техникалық қызмет көрсету қаншалықты жиі орындалуы керек?
Жұмыс жағдайлары мен жүктеме жиілігіне байланысты әдетте жылына бір рет.
4-сұрақ: Бұл ажыратқыштарды смарт желілерге біріктіруге бола ма?
Иә, заманауи дизайн SCADA және сандық бақылау жүйелерін қолдайды.
Қауіпсіз, тиімді және үздіксіз қуатты таратуды қамтамасыз ету үшін 36 кВ ішкі жоғары вольтты ажыратқышты дұрыс таңдау маңызды. Техникалық параметрлерді, жұмыс принциптерін және орнату талаптарын түсіну арқылы шешім қабылдаушылар жүйенің сенімділігін айтарлықтай жақсарта алады және операциялық тәуекелдерді азайтады.
Жетілдірілген инженерлік мүмкіндіктермен,Аньцян күшіқазіргі заманғы электр инфрақұрылымы мәселелеріне сенімді шешімдер ұсынуды жалғастыруда.
36 кВ ішкі жоғары вольтты ажыратқыштарға қатысты қосымша техникалық мәліметтерді, теңшелген шешімдерді немесе сатып алу туралы сұрауларды алу үшін, өтінеміз.Аньцян күші компаниясына хабарласыңызбүгін. Біздің инженерлік команда кәсіби басшылықпен және арнайы электр шешімдерімен жобаңызды қолдауға дайын.
