36 кВ сыртқы құрғақ типтегі кернеу трансформаторы

Model:JDZXW-35

Anqiang Power - 36 кВ сыртқы құрғақ типтегі кернеу трансформаторының қытайлық өндірушісі. Бұл сыртқы кернеу трансформаторы вакуумды құю арқылы доғаға төзімді, ультракүлгін сәулелерге төзімді және қартаюға төзімді сыртқы арнайы эпоксидті шайырды қолдану арқылы жасалған. Оның толығымен жабық тірек тәрізді құрылымы ластануға және ылғалға төзімді. Сонымен қатар, Anqiang Electric компаниясының әрбір трансформаторы өнім сапасын қамтамасыз ету үшін екі зауыттық сынақтан өтеді, бұл олардың өнімнің мұқият дизайнына адалдығын көрсетеді.

Сұрау жіберу

Өнім Сипаттамасы

Аньцян күшіпремиум JDZX(F) сериясын ұсынады36КВ сыртқы құрғақ типтегі кернеу трансформаторыүш фазалы айнымалы ток 50/60 Гц қуат жүйелеріне арналған. Эпоксидті шайырлы вакуумды құюдың жетілдірілген технологиясымен жасалған бұл сыртқы кернеу трансформаторы кернеуді дәл өлшеуді, сенімді оқшаулау өнімділігін және қатал қоршаған орта жағдайында ұзақ мерзімді жұмыс тұрақтылығын қамтамасыз етеді. Қосалқы станцияны, жаңартылатын энергияны жинау жүйесін (жел/күн) немесе өнеркәсіптік қуат тарату желісін басқарасыз ба, JDZX сериясы өлшеу, қорғау және басқару қолданбалары үшін дәл кернеу сигналдарын қамтамасыз етеді.

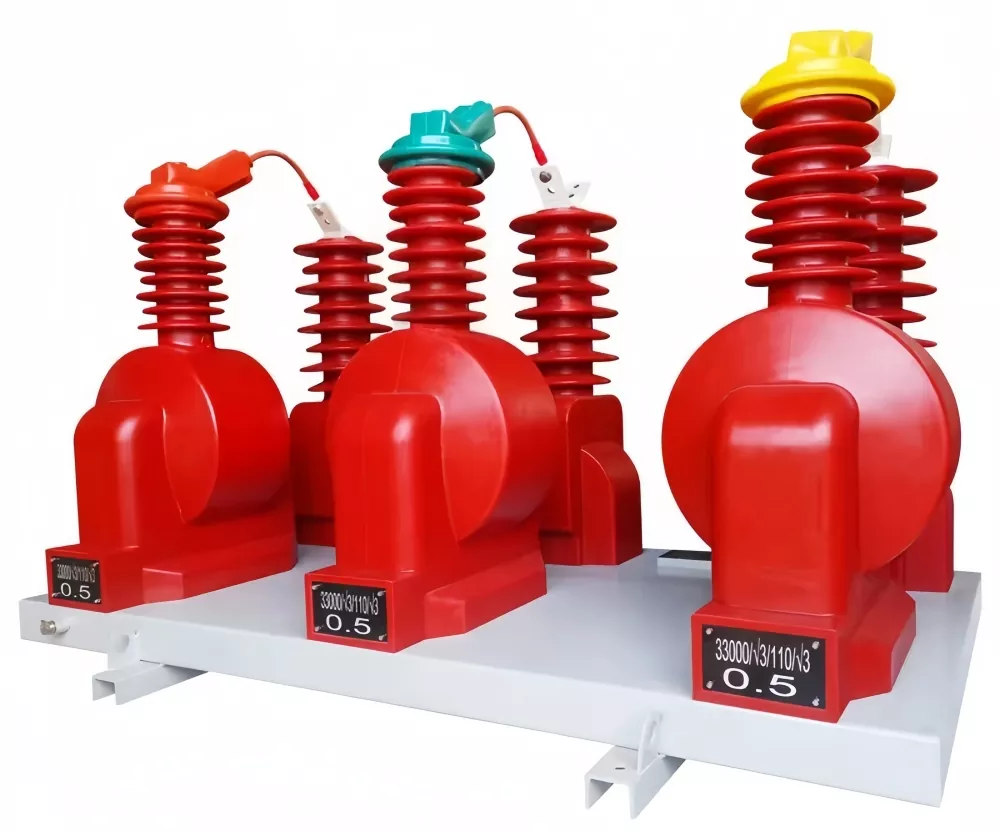

Anqiang Power JDZX series 36KV outdoor dry type voltage transformer epoxy resin casting

JDZX және дәстүрлі майға батырылған VT: Неліктен құрғақ түрге жаңарту керек?

JDZX Dry Type VT

Эпоксидті шайыр құйылған дизайн

✓ Техникалық қызмет көрсетусіз– Майдың ағу қаупі жоқ
✓ Өрт пен жарылысқа төзімді– Сыртқы қолданбалар үшін қауіпсіз
✓ Конденсацияға қарсы– Эпоксидті шайырлы құйма ылғалға төзімді
✓ Экологиялық таза– Майдың ластану қаупі жоқ

Майға батырылған VT

Кәдімгі май дизайны

✓ Мерзімді майды сынауды қажет етеді
✓ Майдың ағуы және өрт қаупі
✓ Ауыр және көлемді
✓ Қоршаған ортаны жоюға қатысты мәселелер

📍 Қолдану және таңдау нұсқаулығы: нақты әлем сценарийлері

✅ 1-сценарий: 35кВ/36кВ қосалқы станция (өлшеу және қорғау)
ҚолдануJDZX сериялы кернеу трансформаторыкіріс және шығыс фидерлерде. Ол энергияны өлшеуге (0,2/0,5 дәлдік класы) және қорғаныс релелеріне (3P/6P) арналған дәл кернеу сигналдарын береді. Сыртқы құрғақ типтегі дизайн тікелей күн сәулесіне, жаңбырға және температура ауытқуларына төтеп береді.

✅ 2-сценарий: жел/күн энергиясын жинау жүйесі
Жаңартылатын энергия жобалары өзара қосылу нүктесінде сенімді кернеу мониторингін талап етеді. JDZX сыртқы құрғақ типтегі VT конденсацияға қарсы тамаша өнімділікті ұсынады, бұл оны жағалаудағы немесе ылғалдылығы жоғары орталарда сыртқы монтаждау үшін өте қолайлы етеді.

✅ 3-сценарий: Өнеркәсіптік қуатты бөлу (тау-кен, цемент, болат)
Күрделі жұмыс жағдайлары бар өнеркәсіптік нысандар үшін эпоксидті шайырдан құйылған кернеу трансформаторы техникалық қызмет көрсетусіз жұмыс істеуді қамтамасыз етеді, тоқтау уақытын және пайдалану шығындарын азайтады.

📋 Техникалық параметрлер

Жоба атауы	Параметр мәні
	JDZX(F)-36	JDZX(F) -40,5
Номиналды кернеу	36/√3 КВ	40,5/√3 КВ
Жабдық үшін ең жоғары кернеу	40,5 кВ
Номиналды жиілік	50/60 Гц
Номиналды қайталама кернеу	100/√3 В немесе 110/√3 В
Қалдық кернеу орамасы	100/3 В немесе 110/3 В
Дәлдік класы	0,2 / 0,5 / 1 / 3P / 6P
Номиналды кернеу коэффициенті	1,2 үздіксіз, 30 секунд үшін 1,5
Номиналды оқшаулау деңгейі	95/185 КВ (LI/AC)
Қуат жиілігі кернеуге төзімді	95 КВ (құрғақ) / 85 КВ (ылғалды)
Найзағай импульсіне төтеп беретін кернеу	185 КВ (ең жоғары)
Жылжымалы қашықтық	≥ 900 мм (II/III класс ластануы)
Қорғау сыныбы / қоршау рейтингі	IP54
Қоршаған орта температурасының диапазоны	-40°C және +55°C
Оқшаулағыш материал	Эпоксидті шайыр (вакуумды құю)
Стандартты сәйкестік	GB/T 20840, IEC 61869

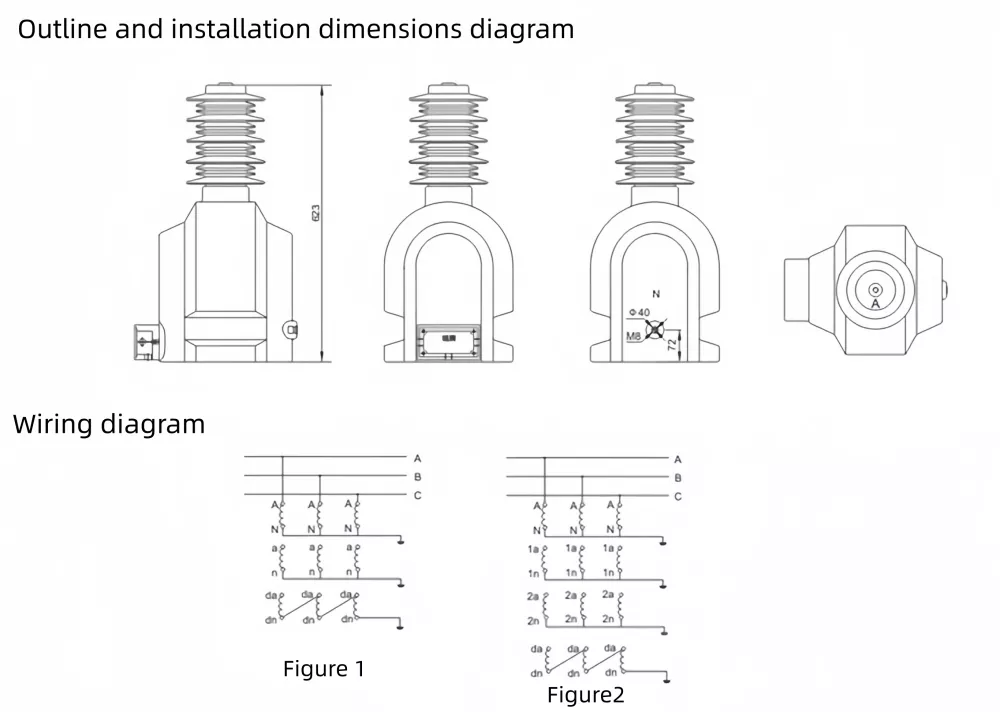

📐 Өнімнің өлшемдері және орнату сызбасы

36KV outdoor dry type voltage transformer dimensions drawing JDZX series

JDZX сериясының механикалық орналасу құрамдастары:
1. Эпоксидті шайыр құю корпусы
2. Бастапқы терминал (H1/H2)
3. Қосымша терминалдық қорап (IP54)
4. Жерге қосу терминалы
5. Монтаждау кронштейні
6. Сығымдау қашықтығын ұзарту қанаттары
7. Зауыттық тақта
8. Көтергіш құлақшалар

JDZX сериясының мүмкіндіктері aықшам, ауа райына төзімді дизайнтікелей сыртқы тіректерге немесе қосалқы станция құрылымдарына орнатылады. TheIP54 стандартты екінші терминалдық қорапсыртқы ортада сенімді жұмысты қамтамасыз ететін шаң мен судың түсуінен қорғауды қамтамасыз етеді. Theэпоксидті шайырды вакуумды құюпроцесс бос жерлерді жояды және оқшаулаудың жоғары өнімділігін қамтамасыз етеді.

🏭 Неліктен Anqiang Power? – Кернеу трансформаторлары бойынша сенімді серіктесіңіз

Тікелей зауыт– Делдалсыз, бәсекеге қабілетті баға және қысқа жеткізу уақыты (15-25 күн).
Түрі сыналған– GB/T 20840, IEC 61869 сәйкес, толық сертификатталған.
Баптау дайын– Дәлдік класы, қайталама кернеу көрсеткіштері, терминалдық қораптың арнайы конфигурациялары, OEM бренді.
Ғаламдық сілтемелер– Оңтүстік-Шығыс Азия, Таяу Шығыс, Африка, Оңтүстік Америкаға жеткізіледі.

📌 Нақты жоба сілтемелері:

✅ Филиппин– 150+ бірлік 36кВ сыртқы құрғақ типтегі ҚТҚ қосалқы станцияларды есептеуді жаңарту жобасы үшін NGCP-ге жеткізілді (2023–2024).

✅ Пәкістан– JDZX сериялы кернеу трансформаторларының 80 жиынтығы күн электр станцияларының жинақтау қосалқы станцияларында орналастырылған (50 МВт жобасы, Бахавалпур аймағы).

Жиі қойылатын сұрақтар

1-сұрақ: Құрғақ типті және майлы кернеу трансформаторларының айырмашылығы неде?
A: Құрғақ типтегі VT эпоксидті шайырлы құю оқшаулауын пайдаланады - техникалық қызмет көрсетуді қажет етпейтін, отқа төзімді және экологиялық таза. Майға батырылған VT-лар майды мерзімді сынауды қажет етеді және ағып кету/өрт қаупін тудырады. Сыртқы 36 кВ қолданбалары үшін құрғақ түрге көбірек артықшылық беріледі.

2-сұрақ: JDZX сериялары үшін қандай дәлдік кластары бар?
A: Біздің 36 кВ сыртқы құрғақ типтегі VT құрылғыларымыз дәлдік класы 0,2 (дәл өлшеу), 0,5 (жалпы өлшеу), 1 (өнеркәсіптік), 3P/6P (қорғау) ұсынады. Біз сіздің нақты талаптарыңызға қарай теңшей аламыз.

3-сұрақ: Бұл кернеу трансформаторының сырғымалы қашықтығы қандай?
A: Стандартты дизайн ≥900 мм сырғымалы қашықтықты қамтамасыз етеді, II/III класты ластаушы орталар үшін жарамды. Биік немесе қатты ластанған аумақтар үшін сұраныс бойынша судың өту қашықтығын ұзарта аламыз.

4-сұрақ: Бұл VT қатал ауа-райында сыртқы пайдалануға жарамды ма?
A: Иә. JDZX сериясында IP54 стандартына сай қайталама терминал қорапшасы және тікелей күн сәулесіне, жаңбырға, конденсацияға және -40°C-тан +55°C-қа дейінгі температура ауытқуларына төтеп беретін эпоксидті шайыр құймасы бар.

5-сұрақ: Сіз кернеу трансформаторларына OEM/ODM қызметін ұсынасыз ба?
A: Мүлдем. Біз реттелетін қайталама кернеу коэффициенттерін, дәлдік класының конфигурацияларын, арнайы терминал қораптарын және фирмалық тақтайшаларды ұсынамыз. Өндіріске дейінгі үлгілер 7-10 күндік жеткізу мерзімімен қол жетімді.

📩 36кВ кернеу трансформаторына арналған арнайы шешім қажет пе?

Дәлдік класын, қайталама кернеу рейтингін және орнату ортасын айтыңыз. Біз 24 сағат ішінде жауап береміз.

Баға ұсынысын сұрау →

Электрондық пошта: sales@anqiangpower.com | Ватсап:8615057324888
