Кәсіби электр жабдықтарын жеткізуші ретінде,Аньцян күшіқамтамасыз етеді12КВ сыртқы ажырату қосқышысенімді электрлік оқшаулауды, қауіпсіз техникалық қызмет көрсетуге қол жеткізуді және сенімді сыртқы жұмысты қажет ететін орташа вольтты тарату желілері үшін. Оның жұмыс принципін, техникалық сипаттамаларын және қолдану талаптарын түсіну инженерлер мен сатып алу топтарына өздерінің энергетикалық жобалары үшін дұрыс жабдықты таңдауға көмектеседі.
12 кВ сыртқы ажырату қосқышы орташа вольтты электр қуатын тарату жүйелерінің маңызды құрамдас бөлігі болып табылады. Ең алдымен, жүктемесіз жағдайда электр тізбектерін оқшаулауға арналған, ол техникалық қызмет көрсету қызметкерлеріне желінің оқшауланған бөлігін анықтауға көмектесетін көрінетін бөлу нүктесін қамтамасыз етеді. Anqiang Power ұсынатын GW9-12 үлгісі бір полюсті құрылымды, өткізгіш пышақ механизмін және практикалық сыртқы қолданбаларға арналған өзін-өзі құлыптау дизайнымен ерекшеленеді. Бұл мақала коммутатордың қалай жұмыс істейтінін, оның қайда қолданылатынын, сатып алу кезінде қандай техникалық параметрлердің маңызды екенін және дұрыс орнату мен техникалық қызмет көрсетудің ұзақ мерзімді пайдалану сенімділігін қалай қолдайтынын түсіндіреді.
12 кВ сыртқы ажырату қосқышы сыртқы электр желілерінде қолданылатын жоғары вольтты оқшаулау құрылғысы болып табылады. Оның негізгі мақсаты - тізбек бөлігін тексеру, жөндеу немесе техникалық қызмет көрсету қажет болған кезде оқшаулау саңылауын орнату. Құрылғы әдетте тарату жүйелерінде, қосалқы станцияларда және басқа да орташа вольтты электр қондырғыларында орнатылады.

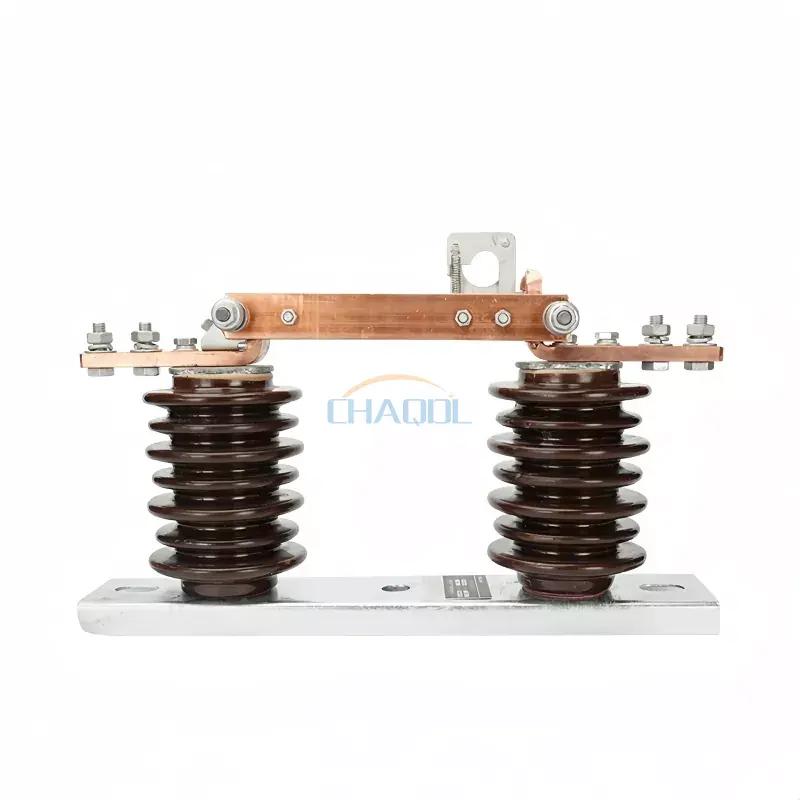

Аньцян күші компаниясының GW9-12 моделі үш фазалы желі жүйелерінде бір фазалы жұмыс істеуге арналған. Оның жұмыс істеу механизмі уәкілетті персоналға өндірушінің пайдалану нұсқаулары мен қолданыстағы электр қауіпсіздігі процедураларын ескере отырып, тиісті оқшауланған жұмыс ілмегі арқылы ажыратқышты ашуға немесе жабуға мүмкіндік береді.
Ажыратқыштан айырмашылығы, кәдімгі ажыратқыш қосқыш қалыпты жүктеме тогын немесе қысқа тұйықталу тогын үзуге арналмаған. Сондықтан оны сәйкес автоматты ажыратқыштармен және басқа қорғаныс құралдарымен үйлестіру керек. Бұл айырмашылық қауіпсіз коммутация тізбегін жобалағанда немесе электр қуатын таратудың жаңа жобасы үшін жабдықты белгілегенде өте маңызды.
Жабдық опцияларын кеңірек түсіну үшін сатып алушылар Anqiang Power компаниясының жоғары вольтты ажыратқыш диапазонын да қарастыра алады.
Сыртқы ажыратқыштың жұмыс принципі өткізгіш контактілердің физикалық қозғалысына негізделген. Коммутатор жабылған кезде оның өткізгіш жүзі жоспарланған электр қосылымын орнатады. Ажыратқыш рұқсат етілген бос жүріс жағдайында ашылғанда, қалақ бекітілген контактіден бөлініп, көрінетін оқшаулау саңылауын жасайды.
GW9-12 конструкциясы бекітілген жұмыс ілмегі мен өздігінен құлыптау механизмін қамтиды. Бұл мүмкіндіктер операторға коммутация әрекетін басқаруға көмектеседі және жабдық дұрыс орнатылған және техникалық қызмет көрсеткен кезде күтпеген қозғалыс ықтималдығын азайтады.
Нақты коммутация операциялары бекітілген жүйені пайдалану нұсқауларына сәйкес болуы керек. Көрінетін контактілі саңылау тек кернеуді тексеруді, қажет болған жағдайда жерге қосуды немесе басқа міндетті электр қауіпсіздігі шараларын алмастырмайды.
Сыртқы электр жабдығы механикалық тұрақтылық пен қоршаған ортаға төзімділікпен сенімді электрлік оқшаулауды біріктіруі керек. 12 кВ сыртқы ажыратқышты бағалау кезінде бірнеше дизайнды ескеру ерекше маңызды.
GW9-12 үш фазалы тарату жүйелерінде жеке фазалық орнатуды қолдайтын бір полюсті конфигурацияны пайдаланады. Бұл құрылым орнату дизайны бөлек фазалық оқшаулау құрылғыларын қажет ететін тарату желісінің орналасулары үшін қолайлы болуы мүмкін.
Ашық контактінің орналасуы өткізгіш компоненттер арасындағы бөлудің көрінетін көрсеткішін қамтамасыз етеді. Бұл қызметкерлерге рұқсат етілген техникалық қызмет көрсету процедуралары кезінде оқшауланған орынды анықтауға көмектеседі, бірақ ресми тексеру және қауіпсіздікті бақылау қажет болып қала береді.
Өзін-өзі құлыптау механизмі жоспарланған механикалық орынды сақтауға көмектеседі және кездейсоқ жұмыс істеу қаупін азайтады. Оның тиімділігі дұрыс реттеуге, орнатуға және жоспарлы тексеруге байланысты.
Оқшаулағыш компоненттер жүйенің номиналды кернеуімен және орнату орнындағы қоршаған орта жағдайларымен байланысты электр кернеулеріне төтеп беруі керек. Ластану, ылғалдылық, температураның өзгеруі және найзағайдың шамадан тыс кернеуіне байланысты барлық факторлар жабдықты таңдауға қосылуы керек.
Оқшауланған жұмыс ілгегі қолайлы қондырғылар үшін қарапайым жұмыс әдісін қамтамасыз ете алады. Нақты пайдалану тәртібі, талап етілетін рұқсаттар және рұқсат етілген процедуралар жабдықтың құжаттамасымен және қолданыстағы электр қауіпсіздігі стандарттарымен расталуы керек.
12 кВ сыртқы ажырату қосқышы тиісті номиналды орташа кернеу тізбегі оқшаулау нүктесін қажет ететін жерде қолданылады. Оның жарамдылығы электр жүйесінің дизайнына, орнату ортасына, пайдалану процедураларына және қолданылатын коммуналдық талаптарға байланысты.
Әуе тарату желілерінде ажыратқыштар тексеру, техникалық қызмет көрсету немесе жабдықты жоспарлы ауыстыру үшін таңдалған желі бөліктерін оқшаулай алады. Дұрыс орналастыру техникалық қызмет көрсету топтарына бүкіл желіге қажетсіз әсер етпей, белгіленген бөлімдерде жұмыс істеуге көмектеседі.
Қосалқы станциялар таңдалған тізбектер мен жабдықтардың айналасында оқшаулау нүктелерін орнату үшін ажыратқыштарды пайдаланады. Инженерлер құрылғыны ажыратқыштармен, шиналармен, трансформаторлармен, қажет болған жағдайда жерге қосқыштармен және қосалқы станцияның жұмыс реттілігімен үйлестіруі керек.
Зауыттар, қайта өңдеу объектілері және басқа да өнеркәсіп орындары трансформаторлар мен төменгі ағынды электр жабдықтарын жеткізу үшін орташа вольтты тарату желілерін пайдалана алады. Дұрыс таңдалған ажырату қосқышы тиісті оқшаулау нүктесін қамтамасыз ету арқылы жоспарланған техникалық қызмет көрсетуге қолдау көрсете алады.
Электр желілері орнатылған коммутация процедуралары мен техникалық қызмет көрсету тәжірибесіне сәйкес келетін жабдықты қажет етеді. Таңдау кезінде коммуналдық кәсіпорынның техникалық сипаттамалары, қоршаған орта жағдайлары, тексеру талаптары және жабдықтың бекітілген стандарттары ескерілуі керек.
Үзіліс пен қорғаныс функцияларын қажет ететін жобалар үшін инженерлер ажыратқыш ажыратқыш кез келген коммутациялық тапсырманы орындай алады деп болжаудың орнына тиісті автоматты ажыратқышты немесе жүктеме қосқышын бағалауы керек.
Техникалық сипаттамалар ажырату қосқышының жоспарланған желіге жарамдылығын анықтайды. Anqiang Power компаниясының GW9-12 сериясына арналған өнім туралы ақпарат оны 12 кВ-сыныптағы сыртқы ажырату қосқышы ретінде анықтайды. Рейтингтің егжей-тегжейлі кестесі тапсырыс бергенге дейін өндірушінің ағымдағы техникалық құжаттамасына сәйкес расталуы керек.
| Параметр | Сатып алушылар нені тексеруі керек | Неліктен маңызды |
|---|---|---|
| Үлгі | GW9-12 немесе көрсетілген жоба үлгісі | Жабдықтың жоспарланған конфигурациясын растайды. |
| Номиналды кернеу | Жүйе кернеуіне және жабдық класына сәйкестік | Сәйкес электрлік оқшаулауды және қолдануға жарамдылығын қамтамасыз етуге көмектеседі. |
| Номиналды ток | Жоба талап ететін үздіксіз ағымдағы рейтинг | Белгіленген қалыпты жұмыс жағдайларына жарамдылығын анықтайды. |
| Қуат-жиілік кернеуіне төтеп беру | Өндіруші жариялаған оқшаулау рейтингі | Қуат жиілігін сынау жағдайында көрсетілген оқшаулау өнімділігін көрсетеді. |
| Найзағай импульсіне төтеп беретін кернеу | Белгіленген импульстік оқшаулау деңгейі | Оқшаулауды үйлестіруді және өтпелі асқын кернеу талаптарын бағалауды қолдайды. |
| Қысқа уақытқа төзімді ток | Көрсетілген ток шамасы мен ұзақтығы | Жабылған кезде құрылғының ақаулық ток әсерлеріне төтеп беру қабілетін бағалауға көмектеседі. |
| Механикалық төзімділік | Жұмыс циклдерінің жарияланған саны | Белгіленген сынақ жағдайларында механикалық төзімділікке анықтама береді. |
| Жұмыс механизмі | Қолмен ілмекпен жұмыс істеу немесе басқа мақұлданған құрылым | Жұмыс талаптары мен торап процедураларымен үйлесімділікті анықтайды. |
| Қоршаған ортаға жарамдылық | Биіктік, ластану, температура, жел және орнату шарттары | Жабдықтың нақты сайтқа сәйкестігін растауға көмектеседі. |
Маңызды:Жоғарыдағы кесте тексерілген өнім рейтингі парағын алмастырмайды, сатып алуды тексеру парағы болып табылады. Сатып алушылар нақты номиналды ток опцияларын, оқшаулау деңгейлерін, қысқа уақытқа төзімділік рейтингтерін, өлшемдерді және нақты конфигурация үшін қолданылатын стандарттарды сұрауы керек.
12 кВ сыртқы ажыратқышты дұрыс таңдау тек кернеу белгіленімін сәйкестендіріп қана қоймайды. Инженерлер мен сатып алу топтары спецификацияны аяқтамас бұрын толық электрлік және механикалық талаптарды бағалауы керек.
Номиналды желі кернеуін, жүйенің максималды кернеуін, қажетті үздіксіз токты және оқшаулауды үйлестіру талаптарын тексеріңіз. Бұл мәндер жобаның бір жолды диаграммасына және техникалық сипаттамаларына сәйкес болуы керек.
Қысқа тұйықталудың перспективалық тогын және қажетті қысқа уақытқа төтеп беру мүмкіндігін анықтаңыз. Ажырату қосқышы ақаулық ток қорғаныс жабдығы арқылы жойылған кезде жабық күйде қалуы қажет болуы мүмкін, сондықтан оның төзімділік көрсеткіштері орнату үшін жарамды болуы керек.
Биіктікті, қоршаған ортаның температурасын, ылғалдылықты, ауадағы ластаушы заттарды, жағалаудағы тұздың әсерін және механикалық жүктемелерді қарастырыңыз. Сыртқы қондырғылар арнайы оқшаулауды, коррозиядан қорғауды немесе алаң шарттарына сай орнатуды қажет етуі мүмкін.
Жоба қолмен басқарылатын қосқышты, балама жұмыс тәртібін немесе жинақтың бөлігі ретінде жерге қосқышты қажет ететінін анықтаңыз. Жерге қосу талаптары әрбір стандартты конфигурацияда қамтылады деп есептелмей, жалпы жүйе дизайнында қарастырылуы керек.
Өнімнің деректер парағын, өлшемдік сызбаларды, орнату нұсқауларын, қажет болған жағдайда әдеттегі және типті сынақ құжаттамасын және тиісті стандарттар туралы мәліметтерді сұраңыз. Жабдықталған конфигурацияның жергілікті қызметтік бағдарлама немесе жоба органының талаптарына сәйкес келетінін растаңыз.
Сенімді сатып алу сонымен қатар өндірістің үйлесімділігін, техникалық байланысын, қосалқы бөлшектердің болуын және сатудан кейінгі қолдауды тексеруді қамтиды. Anqiang Power ажыратқыштар жиынтығын ұсынады және әртүрлі электрлік қолданбалар үшін өнімді таңдау бойынша нұсқаулықты ұсынады. Сатып алушылар ажыратқыштың өнім ассортименті арқылы жоба талаптарын талқылай алады.
Дұрыс орнату және жүйелі тексеру сыртқы ажыратқыштардың жұмыс сенімділігін сақтауға көмектеседі. Техникалық қызмет көрсету аралықтары өндірушінің нұсқауларына, алаңның шарттарына, жұмыс жиілігіне және жауапты коммуналдық немесе объект операторының талаптарына сәйкес болуы керек.
Барлық орнату және техникалық қызмет көрсету жұмыстары бекітілген қауіпсіздік процедурасы бойынша білікті мамандармен орындалуы керек. Тізбек тексерілген қауіпсіз жағдайда орналастырылуы керек, оқшаулау, кернеуді тексеру, жерге қосу және қажет болған жағдайда құлыптау шаралары қолданылады. Жабдық арнайы жобаланған және осы тапсырма үшін есептелмеген болса, жүктеме тогын үзу үшін әдеттегі ажыратқышты ешқашан пайдаланбаңыз.
Оның негізгі функциясы жүктемесіз жағдайда қолайлы орташа кернеу тізбегін оқшаулау және көрінетін байланыс аралығын қамтамасыз ету болып табылады. Бұл сәйкес коммутация, тексеру және жерге қосу процедураларымен пайдаланылған кезде техникалық қызмет көрсету мен тексеруді қолдайды.
Кәдімгі ажыратқыш қосқыш қалыпты жүктеме тогын немесе қысқа тұйықталу тогын үзуге арналмаған. Дұрыс номиналды автоматты ажыратқыш немесе басқа сәйкес коммутациялық құрылғы ажыратқышты іске қоспас бұрын қажетті үзу міндетін орындауы керек.
Аньцян күші компаниясының GW9-12 сыртқы, бір полюсті жоғары вольтты ажыратқыш 12 кВ класындағы қолайлы тарату қолданбаларына арналған. Ол бекітілген орнату жобасына сәйкес үш фазалы желілік жүйелерде жеке фазалық жұмыс үшін пайдаланылуы мүмкін.
Негізгі параметрлерге номиналды кернеу, номиналды ток, қуат-жиілік төзімділік кернеуі, найзағай импульсіне төтеп беру кернеуі, қысқа уақытқа төзімді ток, механикалық төзімділік, жұмыс механизмі және қоршаған ортаға жарамдылық жатады. Нақты мәндер таңдалған үлгінің деректер парағында тексерілуі керек.
Тексеру жиілігі өндірушінің техникалық қызмет көрсету нұсқауларына, сайт ортасына, коммутация жиілігіне және қызметтік талаптарға байланысты. Тұрақты тексерулер оқшаулауды, өткізгіш контактілерді, механикалық байланыстарды, монтаждау құралдарын және қызып кету немесе коррозия белгілерін қамтуы керек.
Жүйе кернеуін, қажетті номиналды токты, орнату ортасын, оқшаулау талаптарын, қысқа тұйықталуға төтеп беру талаптарын, жұмыс әдісін, жерге қосу конфигурациясын, қолданылатын стандарттарды және жобаның санын қамтамасыз етіңіз. Сызбалар немесе жабдықтың сипаттамасы жеткізушіге қолайлы конфигурацияны ұсынуға көмектеседі.
12 кВ сыртқы ажырату қосқышы орташа вольтты тарату желілеріндегі маңызды оқшаулау компоненті болып табылады. Оның құндылығы техникалық қызмет көрсету үшін қолайлы оқшаулау нүктесін қамтамасыз етуде, нақты коммутация процедураларын қолдауда және кеңірек қорғаныс және жерге қосу жүйесімен біріктіруде жатыр. Тиісті үлгіні таңдау электрлік көрсеткіштерді, оқшаулау өнімділігін, механикалық дизайнды, алаң жағдайын және қолданыстағы стандарттарды мұқият қарастыруды талап етеді. Дұрыс орнату, білікті пайдалану және тұрақты тексеру сенімді қызмет көрсету үшін бірдей маңызды.
Коммуналдық, қосалқы станция немесе өнеркәсіптік тарату жобасы үшін 12 кВ сыртқы ажырату қосқышын сатып алсаңыз, Anqiang Power қолданбаңыздың талаптарын қарап шығуға және сәйкес өнім конфигурациясын анықтауға көмектеседі. Біздің командамен техникалық сипаттамаларыңызды, жұмыс жағдайларын және мөлшерге қойылатын талаптарды бөлісіңіз.Бізбен хабарласыңыбүгін өнімді таңдауды талқылау, егжей-тегжейлі техникалық құжаттаманы сұрау және жобаңызға сәйкес баға ұсынысын алу.
