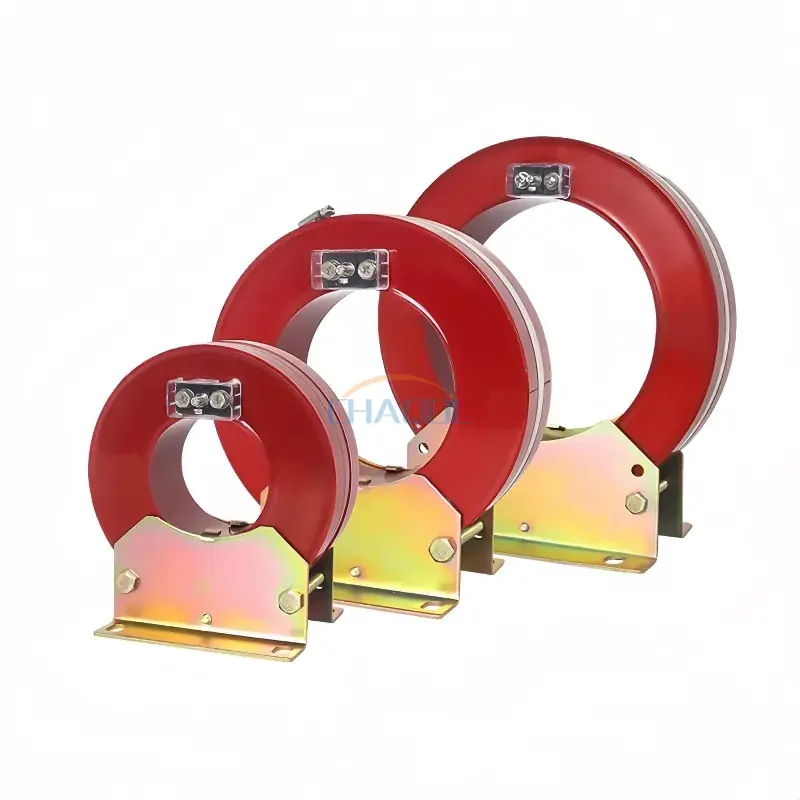

Кәсіби қуат жабдықтарын өндіруші ретінде,Аньцян күшісенімді қамтамасыз етедіНөлдік тізбекті ток трансформаторықалдық токты анықтауға және қуат тарату жүйелеріндегі жерге тұйықталудан қорғауды қолдауға арналған. Бөлінген ядролы құрылымы, тұрақты магниттік өнімділігі және ыңғайлы орнатылуы оны ақауларды жылдам анықтау және сенімді жұмыс маңызды болып табылатын қорғау және бақылау қолданбалары үшін қолайлы етеді.
Нөлдік тізбекті ток трансформаторы – ток теңгерімсіздігі мен жерге тұйықталулардан туындаған қалдық немесе нөлдік тізбекті токты анықтау үшін қолданылатын арнайы ток трансформаторы. Ең алдымен жеке фазалық токтарды өлшейтін кәдімгі ток трансформаторларынан айырмашылығы, бұл құрылғы трансформатор өзегі арқылы өтетін аралас токты бақылайды. Қалыпты жұмыс жағдайында бақыланатын токтардың векторлық қосындысы нөлге жақын. Жерге тұйықталу немесе ағып кету жолы орын алғанда, теңгерім өзгереді және қалдық ток анықталады. Содан кейін бұл сигнал тиісті қорғаныс әрекетін бастау үшін қорғаныс релесіне берілуі мүмкін.
Өнеркәсіптік тарату желілері, қосалқы станциялар, тарату құрылғылары жинақтары және қайта жаңарту жобалары үшін дұрыс трансформаторды таңдау негізгі конструкцияға, саңылау өлшеміне, оқшаулауға, орнату әдісіне, дәлдікке, релелік үйлесімділікке және қоршаған орта жағдайларына назар аударуды талап етеді. Дұрыс таңдалған нөлдік тізбекті ток трансформаторы қорғаныс жүйелеріне тиімдірек жауап беруге көмектесе отырып, ақауларды бақылауды жақсартады.
Нөлдік тізбекті ток трансформаторы дегеніміз не?
Нөлдік тізбекті ток трансформаторы қалай жұмыс істейді?
Қазіргі нөлдік тізбекті ток трансформаторының негізгі ерекшеліктері қандай?
Нөлдік тізбекті ток трансформаторы қайда қолданылады?
Дұрыс трансформаторды қалай таңдау керек?
Орнату кезінде нені ескеру керек?
Өнімнің техникалық сипаттамалары және таңдау анықтамасы
Көбінесе негізгі баланстық ток трансформаторы немесе қалдық ток трансформаторы деп аталатын нөлдік тізбекті ток трансформаторы электр тізбегіндегі ток теңгерімсіздігін анықтауға арналған. Оның негізгі қолданылуы жерге тұйықталулармен, оқшаулау ақауларымен немесе ағып кету жолдарымен байланысты қалдық токты анықтау болып табылады.
Жұмыс тұжырымдамасы әдеттегі фазалық ток трансформаторынан ерекшеленеді. Тек бір өткізгішті өлшеудің орнына, қорғалған тізбекке жататын өткізгіштер магниттік ядро арқылы өтеді. Өткізгіштер арқылы өтетін токтар теңестірілген кезде олардың магниттік әсерлері бір-бірін айтарлықтай жояды. Ақаулық токтың күтпеген жолдан өтуіне себеп болған кезде, ядрода қалдық магнит өрісі пайда болады және қайталама орам сәйкес сигнал береді.
Бұл жұмыс принципі трансформаторға қорғаныс релесі және басқа бақылау жабдығымен бірге жұмыс істеуге мүмкіндік береді. Электр инженерлері мен жүйелік интеграторлар үшін құрылғы жерге тұйықталудан қорғаудың жалпы схемасында маңызды сезу компоненті ретінде қызмет етеді.
Жұмыс принципі Кирхгофтың қолданыстағы заңымен тығыз байланысты. Теңгерілген үш фазалы тізбекте фазалық токтардың векторлық қосындысы теориялық тұрғыдан нөлге тең:
Ia + Ib + Ic = 0
Демек, ядроның ішінде пайда болатын магнит ағыны барынша азаяды және қайталама шығу өте аз болып қалады.
Жерге тұйықталу орын алған кезде токтың бір бөлігі жоспарланбаған жол арқылы жоспарланған тізбектен шығады. Сондықтан ағымдағы теңгерім бұзылады:
Ia + Ib + Ic ≠ 0
Алынған қалдық ток ядрода магнит ағынын жасайды. Содан кейін қайталама орам қорғаныс релесі арқылы анықталатын электр сигналын жасайды.
Әдеттегі қорғаныс ретін келесідей қорытындылауға болады:
Бұл процесс қорғаныс жүйесіне тек жеке фазалық ток трансформаторларының өлшемдеріне сүйенбестен қалыптан тыс қалдық токты анықтауға мүмкіндік береді.
Өнеркәсіптік электрлік қолданбалар үшін механикалық құрылыс және электромагниттік өнімділік бірдей маңызды. Anqiang Power компаниясының LXK сериясы эпоксидті шайырлы вакуумды құюмен бөлінген ядролы дизайнды пайдаланады, бұл трансформаторды кабельді алып тастауды қажет етпей-ақ бар бастапқы кабельдердің айналасында орнатуға мүмкіндік береді. Бұл тоқтау уақытын азайту басымдылық болып табылатын қайта жаңарту және техникалық қызмет көрсету жобалары үшін әсіресе құнды болуы мүмкін.
Трансформатордың бұл түрін бағалау кезінде бірнеше сипаттамаларды ескеру қажет:
Бұл сипаттамалар сплит-ядролық конструкцияларды, әсіресе, бастапқы схеманы ауқымды модификациясыз қолданыстағы электр инфрақұрылымын жаңарту кезінде практикалық етеді.
Нөлдік тізбекті ток трансформаторын қуатты тарату және қорғау жүйелерінің кең ауқымына біріктіруге болады. Оның негізгі рөлі қорғаныс немесе бақылау жабдығына қалдық-ток ақпаратын беру болып табылады.
Типтік қолданбаларға мыналар жатады:
Мысалы, тарату шкафында трансформатор төменгі ағынды тізбекті қоректендіретін өткізгіштерді бақылай алады. Егер оқшаулаудың нашарлауы токтың жерге қарай ағуына себеп болса, нәтижесінде қалдық токты анықтауға және қорғаныс релесіне жіберуге болады. Содан кейін реле өлшенген жағдай тізбектің үзілуін қажет ететінін анықтай алады.
Бұл тәсіл құнды, себебі қалыптан тыс ағымдағы жағдайларды ерте анықтау жабдықтың зақымдану қаупін, ұзақ уақыт тоқтауын және электр қауіпсіздігі оқиғаларын азайтуға көмектеседі.
Нөлдік тізбекті ток трансформаторын таңдау тек апертура өлшеміне негізделмеуі керек. Инженерлер электр жүйесін, орнату ортасын, қорғаныс релесін және механикалық құрылымды бірге бағалауы керек.
| Таңдау факторы | Нені ескеру керек | Неліктен маңызды |
|---|---|---|
| Негізгі диафрагма | Ішкі диаметрді кабель немесе өткізгіш құрылымымен сәйкестендіріңіз | Практикалық орнатуды және жеткілікті бос орынды қамтамасыз етеді |
| Жүйе кернеуі | Электр жүйесімен үйлесімділікті растаңыз | Тиісті оқшаулауды және қауіпсіз жұмысты қолдайды |
| Қалдық ток | Күтілетін анықтау ауқымын анықтаңыз | Сәйкес қорғаныс сезімталдығын қамтамасыз етуге көмектеседі |
| Релелік үйлесімділік | Екінші шығыс және реле талаптарын тексеріңіз | Қорғаныс жүйесінің сигналды дұрыс түсіндіре алатынын қамтамасыз етеді |
| Орнату әдісі | Қатты ядролы немесе бөлінген ядролы құрылысты қарастырыңыз | Бөлінген ядролы модельдер қайта жаңарту қолданбалары үшін тиімді |
| Қоршаған орта жағдайлары | Температура, ластану деңгейі, ылғалдылық және орнату орны | Сенімді ұзақ мерзімді жұмысты қолдайды |
Күшейтуге арналған қосымшалар үшін бөлінген ядролы трансформатор маңызды практикалық артықшылық ұсына алады, өйткені техниктер оны бастапқы тізбекті толығымен бөлшектемей, бар кабельдік құрылымның айналасында орната алады.
Қалдық токты сенімді өлшеу үшін дұрыс орнату өте маңызды. Трансформатордың саңылауы арқылы өтетін өткізгіш трансформатор қорғалған тізбектің толық ток қатынасын өлшейтіндей қорғаныс конструкциясына сәйкес болуы керек.
Орнату алдында инженерлер мыналарды тексеруі керек:
Сілтемеленген LXK сериялары үшін көрсетілген қалыпты жұмыс жағдайлары ішкі орнатуды, қоршаған орта температурасының -5°C пен 40°C диапазонын және коррозияға ұшырамайтын, ластануы төмен орталарды қамтиды. Инженерлер орнату алдында әрқашан таңдалған өнімнің техникалық құжаттамасына сәйкес жобаның нақты шарттарын растауы керек.
Аньцян күші компаниясының LXK сериясы әртүрлі бастапқы кабельдік құрылымдарды орналастыру үшін бірнеше апертура опцияларын ұсынады. Қол жетімді өлшемдер шамамен 80 мм-ден 300 мм-ге дейін ауытқиды, бұл инженерлерге трансформаторды қолданыстағы тарату жабдығына біріктіру кезінде икемділік береді.
| Үлгі | Диафрагма D | Өлшем Е | Өлшем L | Өлшем L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 мм | 130 мм | 123 мм |
| LXK-100 | Φ100 | 58 мм | 130 мм | 122 мм |
| LXK-120 | Φ120 | 57 мм | 130 мм | 120 мм |
| LXK-150 | Φ150 | 58 мм | 190 мм | 123 мм |
| LXK-180 | Φ180 | 58 мм | 190 мм | 125 мм |
| LXK-200 | Φ200 | 60 мм | 280 мм | 129 мм |
| LXK-240 | Φ240 | 80 мм | 280 мм | 167 мм |
| LXK-260 | Φ260 | 55 мм | 280 мм | 120 мм |
| LXK-300 | Φ300 | 80 мм | 280 мм | 170 мм |
Өнім туралы егжей-тегжейлі ақпарат алу үшін инженерлер мынаны қарай аладыНөлдік тізбекті ток трансформаторының өнім бетіжәне қол жетімді апертура өлшемдерін орнатудың физикалық талаптарымен салыстырыңыз.
Оның негізгі мақсаты жерге тұйықталулармен және токтың ағып кетуімен байланысты қалдық немесе нөлдік тізбекті токты анықтау болып табылады. Шығуды бақылау және ақауларды оқшаулау үшін қорғаныс релесіне қосуға болады.
Иә. Бөлінген ядролы конструкция қайта жаңарту және техникалық қызмет көрсету қолданбалары үшін әсіресе тиімді, себебі трансформаторды бастапқы кабельді ажыратуды қажет етпей-ақ бар кабельдің айналасына жинауға болады.
Кәдімгі ток трансформаторы әдетте жеке өткізгіштегі токты өлшейді, ал нөлдік тізбекті трансформатор оның өзегі арқылы өтетін өткізгіштердің векторлық қатынасынан туындайтын қалдық токты анықтайды.
Типтік қолданбаларға тарату шкафтары, қосалқы станциялар, сақиналы негізгі блоктар, трансформаторларды қорғау жүйелері, тарату құрылғылары жинақтары және автоматты ажыратқыштарды қорғау панельдері жатады.
Маңызды факторларға негізгі апертура, электр жүйесіне қойылатын талаптар, күтілетін қалдық ток, қайталама шығыс, реле үйлесімділігі, оқшаулау талаптары, орнату әдісі және қоршаған орта жағдайлары жатады.
Нөлдік тізбекті ток трансформаторы қазіргі жерге тұйықталуды анықтау және электрлік қорғаныс жүйелері үшін маңызды зондтау құрамдас бөлігі болып табылады. Қалыпты ток тепе-теңдігі бұзылған кезде пайда болатын қалдық токты бақылай отырып, ол қалыпты емес жұмыс жағдайларын анықтау үшін құнды ақпаратпен қорғаныс релелерін қамтамасыз етеді. Бөлінген ядролы құрылыс, әсіресе қайта жабдықтау және техникалық қызмет көрсету жобаларында орнату икемділігін одан әрі жақсартады.
Сенімді қалдық токты анықтауды қажет ететін жобалар үшін Anqiang Power бірнеше саңылау өлшемдері, эпоксидті шайырлы вакуумды құю, суықтай иленген кремний болат өзектері және оттегісіз мыс орамалары бар LXK сериялы шешімдерді ұсынады. Тарату желісі, коммутациялық құрылғылар жинағы немесе қорғаныс жүйесі үшін қолайлы трансформаторды таңдасаңыз,бізбен хабарласыңытехникалық талаптарыңызды талқылау және қолданбаңыз үшін сәйкес нөлдік тізбекті ток трансформаторының шешімін табу.
