Негізгі ток трансформаторы электр тарату жүйелеріндегі дәлдікті, қауіпсіздікті және тиімділікті қалай жақсарта алады

Мақаланың қысқаша мазмұны: A Негізгі ток трансформаторы арқылыӨлшеу құралдарын жоғары ток өткізгіштерге тікелей қоспай-ақ айнымалы токты өлшеудің практикалық әдісін және тізбекті қорғауды қамтамасыз етеді.Аньцян күшіLMZC-10 сериясын орта вольтты тарату құрылғылары, өлшеуіш панельдер, RMU, GIS, шағын қосалқы станциялар және өнеркәсіптік қуат жүйелерін қоса алғанда, электр қуатын таратуға арналған қосымшалар үшін әзірлейді. Тороидты кремний болат өзегі, мыс қайталама орамасы, эпоксидті шайырлы оқшаулау және ықшам конструкциясы бар бұл трансформатор тұрақты ток сынамаларын алуға және сенімді ұзақ мерзімді жұмыс істеуге арналған.

Мазмұны

1. Аралық ток трансформаторы дегеніміз не?
2. Токтың негізгі трансформаторы қалай жұмыс істейді?
3. Құрылымдық дизайн дегеніміз не?
4. Қандай техникалық параметрлер маңызды?
5. Аралық ток трансформаторы қайда қолданылады?
6. Негізгі өнімділік артықшылықтары қандай?
7. Дұрыс үлгіні қалай таңдау керек?
8. Орнату кезінде қандай тәжірибелерді орындау керек?
9. Жиі қойылатын сұрақтар
10. Қорытынды

Аралық ток трансформаторы дегеніміз не?

Өткізілетін ток трансформаторы – өлшеу құралдарымен, есептегіштермен және қорғаныс релелерімен қауіпсіз пайдалануға болатын жоғары бастапқы токты төменгі стандартталған қайталама токқа түрлендіруге арналған электрлік аспап трансформаторы. Өлшеу тізбегін жоғары ток өткізгішіне тікелей қосудың орнына, бастапқы кабель немесе шиналар трансформатордың өзегі арқылы өтеді.

Аньцян күші компаниясының LMZC-10 сериясы жұмыс кернеуі 35 кВ төмен айнымалы ток қуат жүйелеріне арналған. Оны жоба талаптарына сәйкес 10кВ, 24кВ және 35кВ сияқты кернеу деңгейлерін қамтитын қолданбалар үшін конфигурациялауға болады. Оның құрылымы сенімді ток үлгісін алу, өлшеу және релелік қорғаныс маңызды болып табылатын қолданбалар үшін қолайлы.

Арнайы бастапқы орамасы болуы мүмкін кәдімгі трансформатордан айырмашылығы, ядролық дизайн негізгі бұрылыс ретінде ядро ​​арқылы өтетін өткізгішті пайдаланады. Бұл конструкция сәйкес жүйелерге біріктіруді жеңілдете отырып, электр тарату жабдықтары үшін ықшам шешімді қамтамасыз ете алады.

Токтың негізгі трансформаторы қалай жұмыс істейді?

Жұмыс принципі электромагниттік индукцияға негізделген. Айнымалы ток бастапқы өткізгіш арқылы өткенде, ол өткізгіштің айналасында магнит өрісін тудырады. Магнит ағыны трансформатордың өзегі арқылы өтіп, екінші реттік орамда пропорционалды ток индукциялайды.

Алынған қайталама ток әдетте өлшеу немесе қорғау жабдығына қосылу үшін стандартталған. LMZC-10 үшін қайталама ток опциялары таңдалған конфигурацияға байланысты 5А және 1А қамтиды.

Негізгі операциялық процесті келесідей қорытындылауға болады:

1. Бастапқы кабель немесе шина жүйе тогын өткізеді.
2. Бастапқы өткізгіш магниттік ядро ​​арқылы өтеді.
3. Айнымалы ток ядрода магнит ағынын жасайды.
4. Екінші реттік орам магнит ағынына жауап береді.
5. Өлшеу немесе қорғау тізбегіне қысқартылған қайталама ток беріледі.
6. Қосылған жабдық сигналды бақылау, өлшеу немесе қорғау функциялары үшін пайдаланады.

Бұл реттеу өлшеу тізбегін негізгі қуат өткізгішінен бөледі, бұл токты бақылауды көптеген тарату қолданбаларында практикалық етеді.

Құрылымдық дизайн дегеніміз не?

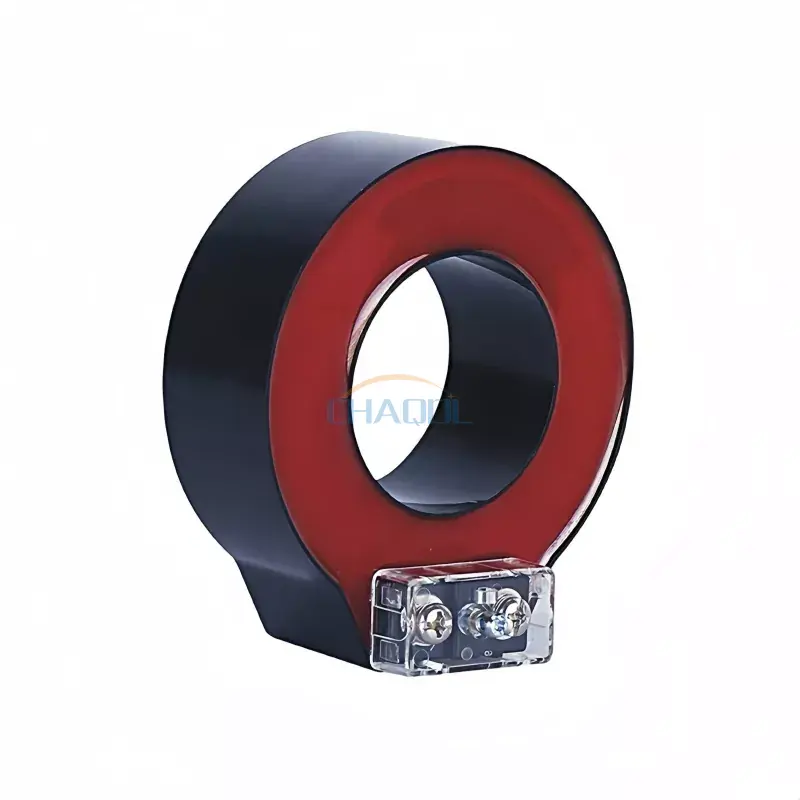

Трансформатордың құрылысы өлшеу тұрақтылығына, оқшаулау өнімділігіне, қоршаған ортаға төзімділікке және қызмет ету мерзіміне тікелей әсер етеді. LMZC-10 эпоксидті шайыр құю ​​оқшаулауымен біріктірілген тороидты кремний болат өзегін пайдаланады.

Негізгі және магниттік тізбек

Тороидты кремний болат өзегі электромагниттік индукция үшін қажетті магниттік жолды қамтамасыз етеді. Дұрыс жобаланған магниттік тізбек тұрақты ток түрлендіру сипаттамаларын сақтауға көмектеседі және сенімді өлшеу өнімділігін қолдайды.

Бастапқы дирижер

Өзек арқылы өтетін бастапқы өткізгіш бір айналымды бастапқы орама ретінде қызмет етеді. Бұл қондырғы трансформаторға әдеттегі көп айналымды бастапқы ораманы қажет етпей-ақ бар кабель немесе шина арқылы өтетін токты өлшеуге мүмкіндік береді.

Екінші орам

Қосылған есептегіштер мен қорғаныс құрылғылары үшін тұрақты шығу тогын шығару үшін қайталама орамда жоғары өткізгіштіктегі мыс сым қолданылады. Екінші тізбек дұрыс жалғанып, жабдық дизайнына және қолданыстағы электр қауіпсіздігі процедураларына сәйкес өңделуі керек.

Оқшаулау және тұрғын үй

Өнім эпоксидті шайырлы оқшаулауды және отқа төзімді ABS корпусын пайдаланады. Тығыздалған мөлдір терминал қақпағы сонымен қатар қауіпсіз сымдар мен техникалық қызмет көрсету жұмыстарына қолдау көрсете отырып, қосылым аймағының айналасындағы көрінуді жақсартуға арналған.

Қандай техникалық параметрлер маңызды?

Ток трансформаторын таңдау тек номиналды токты сәйкестендіруді ғана талап етеді. Инженерлер электр жүйесін, өлшеу мақсатын, орнату өлшемдерін, дәлдік талаптарын және қорғаныс талаптарын бірге бағалауы керек.

Дәлдік класы мен номиналды жүктеме де мұқият қарастырылуы керек. Әртүрлі қолданбалар өлшеу тогы трансформаторын, қорғаныс ток трансформаторын немесе қос орамды конфигурацияны қажет етуі мүмкін. Қажетті бастапқы ток диапазоны максималды мүмкін токтан ғана таңдалмай, нақты жұмыс жағдайларына сәйкес келуі керек.

Аралық ток трансформаторы қайда қолданылады?

Ықшам құрылым және тікелей өткізгіш арқылы орналасу трансформатордың бұл түрін электрлік өлшеулер мен қорғаныс қолданбаларының ауқымына қолайлы етеді.

• Қуат тарату шкафтары:Тарату жабдығының ішіндегі ағымдағы өлшеуді және бақылауды қолдайды.
• Есептеу тақталары:Электрлік өлшеу жүйелері үшін ток сигналдарын береді.
• Орта вольтты тарату құрылғылары:Тиісті GIS, RMU және тарату құрылғыларының конфигурацияларына біріктірілуі мүмкін.
• Қосалқы станциялар:Ағымдағы дискретизация және релелік қорғаныс функцияларын қолдайды.
• Өнеркәсіптік автоматтандыру:Өнеркәсіптік қуатты басқару жүйелерінде электрлік бақылауды қосады.
• Жаңартылатын энергия жүйелері:Электр дизайны мен трансформатордың сипаттамалары үйлесімді болған кезде ағымдағы бақылауды қолдай алады.
• Қайта жаңғырту жобалары:Сәйкес бөлінген ядролық конфигурация жүйе дизайны рұқсат ететін бар өткізгіштердің айналасында орнатуды жеңілдетеді.

Қайта жөндеу жұмыстары үшін таңдау алдында орнату жағдайларын бағалау керек. Негізгі терезе, өткізгіш өлшемі, номиналды ток, оқшаулау талаптары және қол жетімді орнату кеңістігі нақты жүйеге сәйкес келуі керек.

Негізгі өнімділік артықшылықтары қандай?

Ықшам интеграция

Сақина тәрізді құрылым негізгі өткізгіштің өзек арқылы өтуіне мүмкіндік береді, электр шкафтары мен тарату құрылғылары үшін ықшам өлшемді ұйымдастыруды жасайды.

Тұрақты токты өлшеу

Тороидты кремний болат өзегі және мыс қайталама орамасы өлшеу және қорғау қолданбалары үшін тұрақты ток түрлендіру сипаттамаларын қамтамасыз етуге арналған.

Оқшаулауды қорғау

Эпоксидті шайыр құю ​​электрлік оқшаулауды қамтамасыз етеді және ылғалға, шаңға және механикалық сыртқы әсерлерге қарсы тұруға ықпал етеді.

Икемді қолданба

Серияны әртүрлі бастапқы ток ауқымдары мен дәлдік талаптары үшін конфигурациялауға болады. Сондықтан өнімді таңдау қолданбаның өлшеуге, қорғауға немесе біріктірілген функцияларға бағытталғанына негізделуі мүмкін.

Орнатудың азайған күрделілігі

Қолданыстағы трансформатор конфигурациясы және жүйе жағдайлары рұқсат етсе, ядролық немесе бөлінген ядролы қондырғы ток өлшеуді қолданыстағы электр инфрақұрылымына біріктіру үшін қажетті жұмысты азайтуы мүмкін.

Дұрыс үлгіні қалай таңдау керек?

Сенімді таңдау процесі трансформатордың сыртқы түрінен емес, электр жүйесінен басталады. Тапсырыс бермес бұрын инженерлер мен сатып алу топтары келесі ақпаратты растауы керек:

1. Бастапқы ток:Өткізгіштің номиналды және күтілетін жұмыс тогын анықтаңыз.
2. Жүйе кернеуі:Трансформатордың жоспарланған кернеу деңгейіне сәйкес келетініне көз жеткізіңіз.
3. Жиілік:Қолданбаның 50 Гц немесе 60 Гц жұмысын пайдаланатынын тексеріңіз.
4. Қосымша шығыс:Қосылған есептегіш, реле немесе бақылау жабдығына сәйкес 1А немесе 5А таңдаңыз.
5. Дәлдік класы:Трансформатордың өлшеу, өлшеу немесе қорғау үшін пайдаланылуына байланысты дәлдік талабын анықтаңыз.
6. Жүктеме:Екінші тізбектің қажетті VA рейтингін тексеріңіз.
7. Негізгі терезе:Негізгі кабель немесе шинаның өзек арқылы физикалық түрде өтуіне көз жеткізіңіз.
8. Орнату ортасы:Ішкі/сыртқы жағдайларды, температураны, ылғалдылықты, ластануды және қол жетімді қоршау қорғанысын растаңыз.

Үлкен электр жобалары үшін бұл параметрлерді толық қорғау және өлшеу жобасымен бірге қарау керек. Дұрыс таңдалған ток трансформаторы трансформатор мен төменгі ағынды бақылау жабдығы арасындағы сәйкессіздікті болдырмауға көмектеседі.

Орнату кезінде қандай тәжірибелерді орындау керек?

Дұрыс орнату электр қауіпсіздігі үшін де, өлшеу өнімділігі үшін де маңызды. Бастапқы өткізгіш магнит ағынының жоспарланған таралуын сақтауға көмектесе отырып, өнімнің дизайнымен көрсетілген ядроның ортасынан өтуі керек.

• Орнату алдында трансформатордың рейтингін растаңыз.
• Негізгі өткізгіштің өзек терезесі арқылы дұрыс орналасқанын тексеріңіз.
• Өткізгішті өзек ішінде дұрыс орналастырыңыз.
• Қосымша терминалдардың дұрыс жалғанғанын тексеріңіз.
• Екінші реттік жерге тұйықтау үшін қолданылатын талаптарды орындаңыз.
• Қауіпті ашық тұйықталу жағдайында ток трансформаторының қайталама тізбегін пайдаланбаңыз.
• Қажет болса, тиісті оқшауланған монтаждау құралдарын пайдаланыңыз.
• Жоспарлы жөндеу кезінде терминалдар мен оқшаулауды тексеріңіз.

Электр монтажын әрқашан қолданыстағы жергілікті ережелерге, жүйе сызбаларына және өндіруші нұсқауларына сәйкес білікті мамандар орындауы керек.

Жиі қойылатын сұрақтар

Негізгі ток трансформаторының негізгі мақсаты қандай?

Оның негізгі мақсаты - жоғары айнымалы токты өлшеу, өлшеу, бақылау және релелік қорғаныс үшін пайдалануға болатын төменгі қайталама токқа айналдыру.

LMZC-10 үшін қандай қосымша ток опциялары бар?

LMZC-10 өнімі туралы ақпарат 1А және 5А қосымша ток опцияларының тізімін береді. Сәйкес опция қосылған өлшеу немесе қорғау жабдығының талаптарына байланысты.

Трансформатор қандай кернеу диапазонына арналған?

LMZC-10 жұмыс кернеуі 35кВ төмен айнымалы ток қуат жүйелеріне арналған, жоба талаптарына сәйкес 10кВ, 24кВ және 35кВ сияқты қолданбалар үшін теңшеу қол жетімді.

Негізгі дизайнды қайта жаңарту қолданбалары үшін пайдалануға бола ма?

Иә. Сәйкес ядролы немесе бөлінген ядролы конфигурация жаңарту және техникалық қызмет көрсету жобалары үшін пайдалы болуы мүмкін, себебі бастапқы өткізгіш әдеттегі арнайы бастапқы ораманы қажет етпестен трансформатор арқылы өте алады. Нақты орнату мүмкіндігі нақты жүйе конфигурациясына байланысты.

LMZC-10 конструкциясында қандай материалдар қолданылады?

Трансформаторда тороидты кремний болаттан жасалған өзек, жоғары өткізгіштігі бар мыс қайталама орамы, эпоксидті шайыр құю ​​оқшаулауы және отқа төзімді ABS корпусы қолданылады.

Өнім сыртқа орнатуға жарамды ма?

Сілтемеленген өнім туралы ақпарат негізінен ішкі қолданбаларды сипаттайды. Сондықтан сыртқы пайдалануды қоршауға, қоршаған орта жағдайларына, оқшаулау талаптарына және жобаға тән конфигурацияға сәйкес бағалау керек.

Қорытынды

Негізгі ток трансформаторы магниттік ядро ​​арқылы негізгі өткізгіш ретінде бастапқы кабельді немесе шинаны пайдалану арқылы қуат тарату жүйелеріндегі токты өлшеуге және қорғауға практикалық тәсілді ұсынады. Тарату құрылғыларын, тарату шкафтарын, есептеу панельдерін, қосалқы станцияларды және өнеркәсіптік қуат жүйелерін қамтитын қолданбалар үшін бастапқы ток, кернеу, жиілік, қайталама шығыс, дәлдік, жүктеме және орнату өлшемдерін мұқият сәйкестендіру өте маңызды.

Аньцян күші компаниясының LMZC-10 құрылғысы тороидты кремний болат өзегін, мыс қайталама орамасын, эпоксидті шайырлы оқшаулауды және сенімді ток сынамаларын алуды және қорғауды қажет ететін қолданбаларға арналған ықшам корпусты біріктіреді. Егер сіз жаңа орнату, жаңарту жобасы немесе теңшелген қуат тарату жүйесі үшін ток трансформаторын таңдасаңыз, негізгі ток трансформаторының техникалық сипаттамаларын жәнебізбен хабарласыңықолайлы шешімді талқылау үшін номиналды ток, кернеу деңгейі, дәлдік класы, қайталама ток және орнату талаптарымен.
