10 кВ ішкі ток трансформаторы орташа вольтты жүйелерде өлшеу мен қорғауды қалай жақсарта алады?

Аньцян күшідамытады10 кВ ішкі ток трансформаторыорташа кернеуді өлшеу және релелік қорғаныс үшін, LZZBJ9-10 моделі толығымен жабық эпоксидті шайырлы оқшаулаумен, 5А/1А қосымша ток опцияларымен және ішкі қуат тарату қолданбалары үшін бірнеше негізгі ток конфигурацияларымен.

Ток трансформаторы орташа вольтты электр жүйелерінің негізгі құрамдас бөлігі болып табылады, себебі ол жоғары бастапқы токты есептегіштермен, бақылау жабдықтарымен және қорғаныс релелерімен қауіпсіз өңдеуге болатын стандартталған екінші сигналға түрлендіреді. LZZBJ9-10 10КВ ішкі ток трансформаторы 50Гц немесе 60Гц жиіліктегі 10КВ және одан төмен айнымалы ток тізбектеріне арналған. Оның толығымен жабық эпоксидті шайырлы конструкциясы оқшаулауды, механикалық қорғанысты және ықшам орнатуды бір құрылымға біріктіреді. 5А-дан 2500А-ға дейінгі бастапқы ток опцияларымен, 1А немесе 5А қайталама токпен және 12/42/75КВ оқшаулау деңгейімен оны әртүрлі өлшеу және қорғау талаптары үшін конфигурациялауға болады.

Мазмұны

1. 10 кВ ішкі ток трансформаторы дегеніміз не?
2. Ол орта вольтты жүйеде қалай жұмыс істейді?
3. Сатып алушылар қандай техникалық параметрлерді тексеруі керек?
4. Қандай дизайн мүмкіндіктері сенімді жұмысты қолдайды?
5. Ол қай жерде жиі қолданылады?
6. Дұрыс КТ қалай таңдау керек?
7. Жиі қойылатын сұрақтар
8. Арнайы шешім үшін Anqiang Power компаниясымен сөйлесіңіз

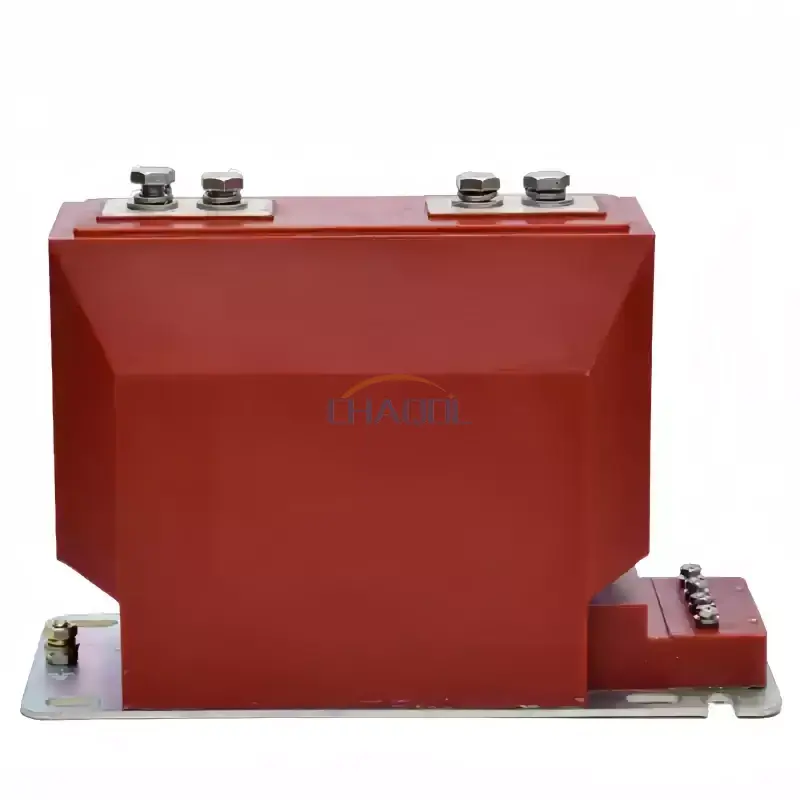

10 кВ ішкі ток трансформаторы дегеніміз не?

10 кВ ішкі ток трансформаторы орташа кернеулі ішкі электр жүйелеріндегі токты өлшеуге және бақылауға арналған аспаптық трансформатор болып табылады. Өлшеу аспаптары мен қорғаныс релелерін жоғары бастапқы токтарға тікелей қосудың орнына, трансформатор токты төменгі ағынды жабдықпен өңдей алатын стандартталған екінші мәнге дейін төмендетеді.

LZZBJ9-10 моделі номиналды жиілігі 50 Гц немесе 60 Гц болатын 10 кВ және одан төмен тізбектерге арналған. Өндірушінің техникалық сипаттамаларына сәйкес, ол толығымен жабық эпоксидті шайыр құрылымын пайдаланады және токты өлшеуге, энергияны өлшеуге және релелік қорғанысқа жарамды.

Бұл реттеу бастапқы тізбек пен өлшеу немесе қорғау жабдығы арасында электрлік оқшаулауды жасайды, сонымен бірге пайдалануға жарамды ток сигналын береді. Нәтижесінде КТ жоғары қуатты электр жабдықтары мен төмен деңгейлі бақылау жүйелері арасындағы маңызды интерфейске айналады.

Ол орта вольтты жүйеде қалай жұмыс істейді?

Жұмыс принципі электромагниттік индукцияға негізделген. Бастапқы өткізгіш арқылы ток өткенде, ол КТ өзегінде магнит өрісін тудырады. Содан кейін қайталама орамда есептегіштерге, қорғаныс релелеріне немесе бақылау құрылғыларына қосылуға болатын пропорционалды ток пайда болады.

Мысалы, қуат тарату жүйесі бастапқы жағында жүздеген немесе мыңдаған амперді тасымалдауы мүмкін, ал қосылған бақылау жабдығы әлдеқайда аз стандартталған токқа арналған. Дұрыс таңдалған КТ қажетті түрлендіру коэффициентін қамтамасыз етеді, осылайша қайталама тізбек негізгі жұмыс жағдайын көрсете алады.

Өлшеу және қорғау функциялары

• Ағымдағы өлшем:Электр есептегіштер мен бақылау жабдықтары үшін пропорционалды сигнал береді.
• Энергияны басқару:Электр тұтынуды және жұмыс жағдайларын бақылау үшін қолданылатын өлшеу жүйелерін қолдайды.
• Релелік қорғаныс:Қалыпты емес немесе ақаулық жағдайлар туындаған кезде қорғаныс релесіне ток сигналдарын береді.
• Таратуды автоматтандыру:Автоматтандырылған бақылау және басқару жүйелері үшін ағымдағы ақпаратты қамтамасыз етеді.

Сондықтан КТ қалыпты өлшеу талаптарына және электр жүйесінің қорғаныс сипаттамаларына сәйкес таңдалуы керек.

Сатып алушылар қандай техникалық параметрлерді тексеруі керек?

Ток трансформаторын таңдау тек физикалық өлшемдерден емес, қолданбаның электрлік параметрлерінен басталуы керек. Бастапқы ток, қайталама ток, дәлдік класы, номиналды шығыс, оқшаулау деңгейі және қысқа тұйықталуға төтеп беру сипаттамаларының барлығы КТ белгілі бір тарату құрылғысы немесе тарату қондырғысы үшін жарамды ма әсер етеді.

Тапсырыс беруден бұрын бұл мәндер әрқашан нақты электр дизайнымен, жалғанған жабдықпен және қолданыстағы жоба талаптарына сәйкес тексерілуі керек.

Қандай дизайн мүмкіндіктері сенімді жұмысты қолдайды?

Толығымен жабылған эпоксидті шайырлы оқшаулау

LZZBJ9-10 ішкі құрамдас бөліктерді толығымен жабатын эпоксидті шайыр құю ​​құрылымын қабылдайды. Бұл конструкция электрлік оқшаулауды қамтамасыз етеді, сонымен бірге ішкі жинақты ішкі тарату құрылғыларында жиі кездесетін қоршаған орта әсерінен қорғайды.

Ықшам біріктірілген құрылыс

Темір өзек, қайталама орам және оқшаулау жүйесі ықшам корпусқа біріктірілген. Бұл тарату құрылғыларының панельдері мен тарату шкафтарының орнату кеңістігі шектеулі болған жағдайда пайдалы. Ықшам дизайн жабдықты біріктіруді және екінші сымды орнатуды жеңілдетуі мүмкін.

Қорғалған қосалқы терминалдар

Күшейтілген терминал қорабы қайталама сымдар үшін қосымша қорғанысты қамтамасыз етеді. Бұл жерге тұйықтау негізімен және орнату құрылымымен бірге тексеру және техникалық қызмет көрсету кезінде реттелген орнатуды және қауіпсіз қолжетімділікті қолдауға көмектеседі.

Бірнеше ағымдағы конфигурациялар

Түрлі бастапқы ағымдағы конфигурациялар бір өнім тобына тарату қолданбаларының кең ауқымын шешуге мүмкіндік береді. Қол жетімді конфигурациялар қолданыстағы үлгі конфигурациясына сәйкес төмен ток рейтингтерінен 2500А дейін жоғары ток қолданбаларына дейін созылады.

Ол қай жерде жиі қолданылады?

Ықшам құрылым және орташа кернеулі дизайн КТ бұл түрін бірнеше ішкі электрлік қолданбалар үшін қолайлы етеді.

• Ішкі тарату құрылғылары:Өлшеу және қорғау схемалары үшін ток сигналдарын қамтамасыз етеді.
• Қуат тарату шкафтары:Фидерлерді және электр жүктемелерін бақылауды қолдайды.
• Ықшам қосалқы станциялар:Өлшеу және қорғау жабдығымен бастапқы тізбектерді біріктіреді.
• Өнеркәсіптік энергетикалық жүйелер:Өндіріс орындарындағы электрлік жұмыс жағдайларын бақылауға көмектеседі.
• Энергияны басқару жүйелері:Электрлік бақылау және талдау үшін ағымдағы ақпаратты қамтамасыз етеді.
• Таратуды автоматтандыру:Автоматтандырылған электрлік басқару және бақылау үшін токты анықтауды қолдайды.

Практикалық қондырғыларда трансформатор қорғаныс релелерімен, энергия есептегіштерімен, бақылау аспаптарымен және басқа қосалқы электр жабдықтарымен бірге жұмыс істей алады. Бұл КТ-ны қолданыстағы тарату құрылғылары жүйесіне біріктіру кезінде нақты сипаттаманы ерекше маңызды етеді.

Дұрыс КТ қалай таңдау керек?

Инженерлер, электрлік мердігерлер, тарату құрылғыларын өндірушілер және сатып алу топтары үшін өнімді таңдау тек номиналды кернеуге емес, толық электрлік қолданбаға негізделуі керек.

1. Жүйе кернеуін растаңыз.КТ 10 кВ қолданбасы сияқты нақты орташа вольтты желіге жарамды екенін тексеріңіз.
2. Бастапқы ток күшін анықтаңыз.Күтілетін жұмыс және жүйе жағдайларына сәйкес келетін негізгі ток рейтингін таңдаңыз.
3. Екінші токты таңдаңыз.Төменгі ағынды есептегіштер мен қорғаныс релесі 1А немесе 5А екінші токты қажет ететінін тексеріңіз.
4. Дәлдікке қойылатын талаптарды анықтаңыз.Өлшеу және қорғау схемалары әртүрлі дәлдік кластарын қажет етуі мүмкін.
5. Екінші жүктемені тексеріңіз.Номиналды шығыс қосылған қайталама тізбекпен үйлесімді болуы керек.
6. Оқшаулау талаптарын тексеріңіз.Оқшаулау деңгейінің электр жүйесі мен жоба дизайнына сәйкес келетінін растаңыз.
7. Механикалық орнату шарттарын тексеріңіз.Монтаждау саңылауларын, терминалдың орналасуын, қолжетімді шкаф кеңістігін және жерге қосу механизмдерін қарап шығу керек.

Теңшелген жобалар үшін жеткізушіге жүйе кернеуін, бастапқы токты, қайталама токты, дәлдік класын, номиналды жүктемені, орнату ортасын және тағайындалған қолданбаны қамтамасыз ету үлгі таңдауды және техникалық байланысты айтарлықтай жақсартады.

Жиі қойылатын сұрақтар

10 кВ ішкі ток трансформаторының негізгі қызметі қандай?

Оның негізгі функциясы орташа кернеулі электр жүйелерінде өлшеу, энергияны бақылау және релелік қорғаныс үшін жоғары бастапқы токты стандартталған төменгі қайталама токқа айналдыру болып табылады.

Қандай қосымша ағымдағы опциялар қол жетімді?

LZZBJ9-10 спецификациясы 1А және 5А номиналды қайталама ток опцияларын қолдайды. Сәйкес опция қосылған өлшеу немесе қорғау жабдығына сәйкес келуі керек.

Қандай бастапқы ток ауқымын конфигурациялауға болады?

Көрсетілген конфигурациялар 5А-дан 2500А-ға дейінгі бастапқы ток рейтингтерін қамтиды. Нақты конфигурация жобаның электр талаптарына сәйкес таңдалуы керек.

Бұл КТ өлшеу үшін де, қорғау үшін де қолданылуы мүмкін бе?

Иә. Өнім өлшеу және қорғау қолданбалары үшін әртүрлі дәлдік класындағы комбинацияларды қолдайды. Қажетті конфигурацияны қорғау схемасы мен өлшем талаптарынан анықтау керек.

Неліктен КТ құрылымында эпоксидті шайыр қолданылады?

Эпоксидті шайыр электрлік оқшаулауды және механикалық инкапсуляцияны қамтамасыз етеді. Толығымен жабық құрылымда ол сонымен қатар ішкі құрамдастарды қорғауға көмектеседі және ішкі тарату құрылғылары орталарында тұрақты жұмысты қолдайды.

Бұл түрдегі ток трансформаторын қайда орнатуға болады?

Типтік қолданбаларға ішкі тарату құрылғылары, қуат тарату шкафтары, ықшам қосалқы станциялар, өнеркәсіптік қуат жүйелері, энергияны басқару жүйелері және тарату автоматикасының жабдықтары жатады.

Арнайы шешім үшін Anqiang Power компаниясымен сөйлесіңіз

Орташа вольтты ток трансформаторын таңдаған кезде бастапқы ток, қайталама ток, дәлдік класы, номиналды шығыс, оқшаулау деңгейі және орнату құрылымының дұрыс үйлесуі маңызды. LZZBJ9-10 ішкі 10 кВ және одан төмен қуат жүйелері үшін бірнеше конфигурация опцияларын қамтамасыз етеді, бұл оны әртүрлі тарату орталарында өлшеу және қорғау қолданбаларына қолайлы етеді. Егер сіз жаңа тарату құрылғысының жобасын жоспарлап жатсаңыз, бар тарату шкафын жаңартуды жоспарласаңыз немесе белгілі бір электрлік параметрлерге сәйкес конфигурацияланған КТ қажет болса, 10 кВ ішкі ток трансформаторы туралы көбірек біліңіз.бізбен хабарласыңыАньцян күші компаниясының қолайлы шешіміне арналған техникалық талаптарыңызбен.
