Мақаланың қысқаша мазмұны:Сенімді орта вольтты қорғаныс тек ақаулықты үзуден көп нәрсені қажет етеді. Коммуналдық қызметтер мен өнеркәсіптік операторлар сонымен қатар жылдам коммутацияны, тұрақты механикалық өнімділікті, төмен техникалық қызмет көрсету талаптарын және барған сайын интеллектуалды тарату желілерімен үйлесімділікті қажет етеді. АнСыртқы тұрақты магнитті ажыратқышосы талаптарды шешу үшін вакуумды үзу технологиясын тұрақты магниттің жұмыс механизмімен біріктіреді. Бұл мақала технологияның қалай жұмыс істейтінін, оны қайда қолдануға болатынын, сатып алу алдында қандай техникалық факторларды бағалау керектігін және оның заманауи электр тарату жүйелеріндегі пайдалану қиындықтарын азайтуға қалай көмектесетінін түсіндіреді.
Орта вольтты тарату желілері күрделі жағдайларда жұмыс істейді. Фидердегі, трансформатор қосылымындағы, өнеркәсіптік автобустағы, теміржол электр жүйесіндегі немесе жаңартылатын энергия қондырғысындағы ақау электр қуатын үзіп, құнды жабдықты зақымдауы мүмкін. Сондықтан автоматты ажыратқыш қорғаныс тізбегінің маңызды бөлігі болып табылады.
Дегенмен, заманауи операторлар бір уақытта бірнеше қиындықтарға тап болады. Жабдықты ылғалға, шаңға, ультракүлгін сәулелерге, температураның өзгеруіне және қоршаған ортаның басқа да әсерлеріне ұшырайтын ашық ауада орнатуға болады. Сонымен қатар, тарату желілері автоматтандырылады, бұл электрлік командаларға дәйекті түрде жауап бере алатын және интеллектуалды қорғаныс және басқару жүйелерімен байланыса алатын жабдыққа сұранысты тудырады.
Дәстүрлі механикалық басқарылатын ажыратқыштар тиімді жұмыс істей алады, бірақ олардың жұмыс механизмдерінде бірнеше қозғалатын бөліктер бар. Механикалық тозу, реттеу талаптары және ұзақ қызмет көрсету кезеңіндегі сәйкес келмейтін жұмыс әсіресе жиі ауыстырып қосуды қажет ететін қондырғыларда алаңдаушылық тудыруы мүмкін.

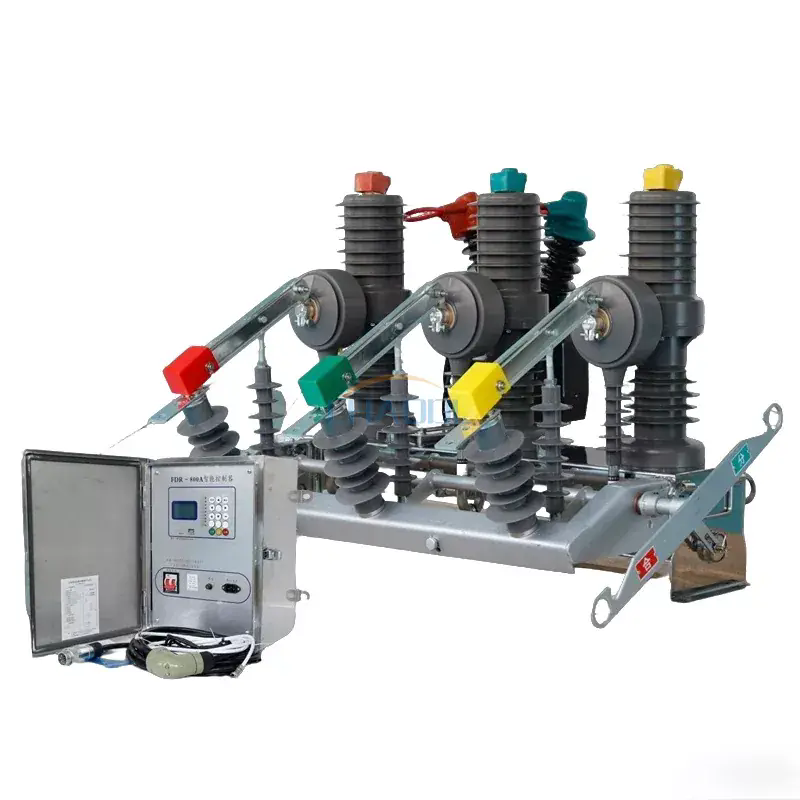

Сыртқы тұрақты магнитті ажыратқыш вакуумдық сөндіргішті тұрақты магнит жетекімен біріктіру арқылы осы қиындықтарды шешеді. Нәтиже сенімді жұмыс істеуге, механикалық күрделілікті азайтуға және заманауи тарату жүйелеріне біріктіруге арналған ықшам орташа кернеулі коммутациялық шешім болып табылады.
Жұмыс принципі екі маңызды технологияға негізделген:вакуумдық үзілісжәнетұрақты магнитті іске қосу.
Қалыпты жұмыс кезінде автоматты ажыратқыш токтың оның өткізгіш жолы арқылы өтуіне мүмкіндік береді. Қорғаныс жүйесі қалыпты емес жағдайды анықтаған кезде, жұмыс механизмі контактілерді ашу пәрменін алады. Тұрақты магнитті жетек вакуумдық үзгіш ішіндегі контактілерді бөліп, механизмді басқарады.
Контактілер бөлінгенде, қысқа уақытқа электр доғасы пайда болуы мүмкін. Контактілер вакуумдық үзгіштің ішінде орналасқандықтан, ток өзінің табиғи үзілу нүктесінен өткенде доға тез сөнеді. Содан кейін тізбек ақаудан электрлік оқшауланады.
Жабу операциялары үшін жетек контактілерді қажетті орынға жылжытады. Басқарылатын қозғалыс қайталанатын ауысу өнімділігін қамтамасыз етуге көмектеседі.
Бұл жұмыс ретін келесідей қорытындылауға болады:
Бұл технологиялардың комбинациясы операторларға күрделі серіппелі жұмыс құрылымына сүйенбестен жылдам ауысу және сенімді механикалық өнімділік қажет болған жағдайда өте пайдалы.
Жұмыс механизмі ажыратқыштың сенімділігіне тікелей әсер етеді. Тұрақты магнитті механизм коммутациялық механизмнің қозғалысын басқару және оның жұмыс жағдайын сақтау үшін электромагниттік күшті пайдаланады.
Механикалық беріліс элементтерінің көп саны бар механизмдермен салыстырғанда, тұрақты магнитті жетекте қозғалатын компоненттер аз болуы мүмкін. Бұл ықтимал механикалық тозу нүктелерін азайтады және тұрақты ашу және жабу әрекетін сақтауға көмектеседі.
| Қарастыру | Тұрақты магнит механизмі | Дәстүрлі механикалық механизм |
|---|---|---|
| Механикалық күрделілік | Салыстырмалы түрде қарапайым операциялық құрылым | Көбірек механикалық беріліс бөліктері болуы мүмкін |
| Жылжымалы құрамдас бөліктер | Механикалық қозғалатын бөлшектердің азаюы | Әдетте механикалық құрамдас бөліктер |
| Техникалық қызмет көрсетуге сұраныс | Төмен техникалық қызмет көрсетуге арналған | Мерзімді тексеру мен түзетуді қажет етуі мүмкін |
| Ауыстыру консистенциясы | Тұрақты электромагниттік іске қосу | Механикалық күйге көбірек тәуелді болуы мүмкін |
| Жиі ауысу | Қайталанатын әрекетті қажет ететін қолданбаларға өте қолайлы | Таңдау механизм дизайнына және жұмыс цикліне байланысты |
Практикалық артықшылығы жай ғана құрамдастардың санын азайту емес. Жұмыс механизмі, сондай-ақ автоматты ажыратқыштар техникалық қызмет көрсетуге қол жеткізу қиын немесе жоспарланбаған тоқтаулар айтарлықтай операциялық шығындарды тудыруы мүмкін жерлерде орнатылған кезде маңызды фактор болып табылады.
Дұрыс құрастырылған сыртқы тұрақты магнитті ажыратқышта бірнеше үйлестірілген электрлік, механикалық және оқшаулағыш компоненттер бар. Әрбір компонент қауіпсіз ауысуға және сенімді жұмыс істеуге ықпал етеді.
Бұл компоненттер бірге жұмыс істейтіндіктен, таңдау ешқашан номиналды кернеуге негізделмеуі керек. Толық электрлік тапсырманы, орнату ортасын, басқару талаптарын және жүйені қорғау стратегиясын ескеру қажет.
Ең маңызды артықшылықтардың бірі - жеңілдетілген механикалық операциялық жүйе. Механикалық тозу нүктелері аз болса, әдеттегі механикалық реттеуді азайтуға болады. Бұл әсіресе сыртқы қосалқы станциялар, қашықтағы тарату желілері және техникалық қызмет көрсету қол жетімділігі ыңғайсыз өнеркәсіптік нысандар үшін маңызды болуы мүмкін.
Тұрақты магнитті іске қосу басқарылатын электромагниттік қозғалысты қамтамасыз етеді. Ажыратқышты қорғау, автоматтандыру немесе қашықтан басқару жүйелері арқылы қайта-қайта басқарғанда, ашу және жабудың тұрақты әрекеті маңызды.
Вакуумдық сөндіргіш электр сөндіргіш камераның доғаның сөнуі үшін әдеттегі оқшаулағыш газдарды немесе сұйық ортаны пайдалануын талап етпестен доғаның тиімді үзілуін қамтамасыз етеді. Бұл вакуумдық технологияны көптеген орта вольтты тарату қолданбаларына қолайлы етеді.
Жетек тиімді жұмыс істеуге арналған, бұл коммутациялық операцияларға қажетті энергияны азайтуға көмектеседі. Нақты қуат тұтынуы нақты конфигурацияға және басқару жүйесіне байланысты, сондықтан жобаның техникалық сипаттамаларын түпкілікті таңдау алдында әрқашан тексеру керек.
Сыртқы дистрибьюторлық жабдық қоршаған ортаға әсер етуі керек. Сәйкес жобаланған сыртқы ажыратқыш корпусы ішкі құрамдастарды ылғалдан, шаңнан, ультракүлгін сәулелерден және ауа райының өзгеруінен қорғауға көмектеседі.
Қайталанатын ауысуды қамтитын қолданбалар үшін механикалық төзімділік сатып алудың маңызды критерийі болып табылады. Anqiang өнімінің сипаттамасы оның қолданылатын сыртқы тұрақты магнитті ажыратқыш конфигурациясының 10 000 операцияға дейінгі механикалық қызмет ету мерзімін көрсетеді.
Қазіргі заманғы электр желілері қашықтан басқаруға, бақылауға және ақауларды автоматтандырылған басқаруға көбірек сүйенеді. Тиісті түрде конфигурацияланған тұрақты магнитті автоматты ажыратқыш операторларға көбірек жауап беретін электр желілерін құруға мүмкіндік беретін SCADA және таратуды автоматтандыру жүйелерімен интеграцияны қолдай алады.
Ажыратқышты тек оның атауына немесе кернеу класына байланысты таңдау жарамсыз конфигурацияға әкелуі мүмкін. Сатып алушылар ажыратқыштың сипаттамаларын орнатудың нақты электрлік сипаттамаларымен салыстыруы керек.
| Параметр | Мысал спецификация | Неліктен маңызды |
|---|---|---|
| Номиналды кернеу | 12 кВ / 24 кВ | Тарату жүйесінің номиналды кернеу класына сәйкес келуі керек. |
| Номиналды жиілік | 50 Гц | Қуат жүйесінің жиілігіне сәйкес болуы керек. |
| Номиналды ток | 630 A / 1250 A | Үздіксіз ток өткізу мүмкіндігін анықтайды. |
| Қысқа тұйықталу тогы | 20 кА / 25 кА | Ажыратқыштың ақаулық-токты үзу мүмкіндігін көрсетеді. |
| Токқа төзімді шың | 50 кА / 63 кА | Қысқа мерзімді электромагниттік кернеуді бағалау үшін маңызды. |
| Найзағай импульсіне төтеп беретін кернеу | 125 кВ / 145 кВ | Оқшаулауды үйлестіру және уақытша қорғау үшін маңызды. |
| Механикалық өмір | 10 000 операцияға дейін | Жиі ауысу күтілгенде пайдалы. |
Аньцян ұсынатын өнім туралы ақпарат 12 кВ және 24 кВ номиналды кернеу конфигурацияларын, 630 А және 1250 А номиналды токтарын және сәйкес үлгілер үшін 20 кА және 25 кА қысқа тұйықталуды ажырату қуаттарын көрсетеді.
Нақты таңдау әр конфигурацияның бірдей рейтингтері бар деп есептемей, әрқашан толық жүйе дизайнына, қолданылатын стандарттарға, қорғауды үйлестіруге және жобаға қатысты талаптарға негізделуі керек.
Сыртқы құрылыс, вакуумдық үзіліс және тұрақты магнит жұмысының үйлесімі бұл жабдықты орташа вольтты қолданбалардың кең ауқымына қолайлы етеді.
Аньцян сыртқы тұрақты магнитті ажыратқышты қолдану аймақтарының арасында коммуналдық қосалқы станцияларды, тарату желілерін, темір жолды электрлендіруді, тау-кен өндірісін, өнеркәсіптік қуат жүйелерін және жаңартылатын энергия қондырғыларын анықтайды.
Дұрыс ажыратқышты өнім каталогынан емес, электр жүйесінен бастау арқылы таңдау керек. Тәжірибелік таңдау процесі спецификацияның жеткіліксіздігінің де, қажетсіз шамадан тыс өлшемдердің де алдын алады.
Бұл тәсіл сөндіргішті тек номиналды ток немесе сатып алу бағасы бойынша таңдаудан гөрі сенімдірек. Жабдықты күту қиын болса, басқару жүйесімен үйлеспесе немесе ақаулық деңгейіне дұрыс сәйкес келмесе, бастапқы құны төмен болуы мүмкін.
Тұрақты магниттік ажыратқыштар механикалық техникалық қызмет көрсетуді азайтуға арналған болса да, төмен техникалық қызмет көрсету нөлдік тексеруді білдірмейді. Орта вольтты жабдық үшін тәртіпті жұмыс бағдарламасы маңызды болып қала береді.
Сыртқы жабдық үшін қоршаған ортаны тексеру өте маңызды. Ылғал, ластану, коррозия және механикалық зақымдар тіпті сөндіргіштің өзі берік конструкцияға ие болса да, оқшаулау мен жұмыс сенімділігіне біртіндеп әсер етуі мүмкін.
Сондықтан профилактикалық қызмет көрсету бағдарламасы автоматты ажыратқышты оқшауланған құрамдас ретінде қарастырмай, толық орнатуға назар аударуы керек.
Сыртқы тұрақты магнитті сөндіргіш – вакуумдық үзгіш пен тұрақты магнитті жұмыс механизмін біріктіретін орташа кернеулі автоматты ажыратқыш. Ол сыртқы тарату және өнеркәсіптік қуат жүйелеріндегі сенімді коммутациялық және ақаулық үзілістерге арналған.
Конфигурация өндірушіге және жоба талаптарына байланысты. Anqiang ZW32-12G және ZW32-24G өнімдер тобы 12 кВ және 24 кВ орташа вольтты қолданбаларға арналған.
Механизм механикалық күрделілікті азайта алады, тұрақты ауысу қозғалысын қамтамасыз ете алады, механикалық тозуды азайтады және техникалық қызмет көрсету аз жұмысты қолдайды. Бұл сипаттамалар жиі ауысуға ұшырайтын жабдық үшін өте маңызды.
Иә. Сәйкес конфигурацияланған құрылғыны тарату автоматикасы, SCADA, қашықтан бақылау және интеллектуалды қорғаныс жүйелерімен біріктіруге болады. Әрбір жоба үшін нақты байланыс және басқару конфигурациясын растау керек.
Иә. Сыртқы тұрақты магнитті ажыратқыштарды күн және жел энергиясын тарату жүйелерінің орташа кернеулі секцияларында олардың кернеуі, ток, ақаулық үзілістері, оқшаулау және басқару сипаттамалары орнату талаптарына сәйкес келетін жерлерде қолдануға болады.
Механикалық төзімділік нақты үлгіге және жұмыс жағдайларына байланысты. Қолданыстағы Anqiang спецификациясында 10 000 операцияға дейінгі механикалық қызмет мерзімі көрсетілген.
Нақты техникалық ұсыныс алу үшін жүйе кернеуін, номиналды токты, қысқа тұйықталу деңгейін, жиілікті, орнату ортасын, коммутациялық тапсырманы, басқару кернеуін, автоматика талаптарын, орнату тәртібін және кез келген қолданылатын жоба стандарттарын қамтамасыз етіңіз. Бұл ақпаратты ертерек беру спецификациядағы өзгерістерді кейінірек азайтуы мүмкін.
Сыртқы тұрақты магнитті сөндіргіш басқа жетекі бар кәдімгі коммутациялық құрылғыға қарағанда көбірек. Вакуумды үзуді тұрақты магнит жұмысымен үйлестіре отырып, ол қазіргі заманғы орташа вольтты желілердің бірнеше практикалық талаптарын шешеді: сенімді коммутация, механикалық күрделіліктің төмендеуі, техникалық қызмет көрсетудің төмен талаптары, сыртқы бейімделу және барған сайын автоматтандырылған электр тарату жүйелерімен үйлесімділік.
Сатып алушылар үшін ең маңызды сәт - автоматты ажыратқышты нақты электрлік бажға сәйкестендіру. Номиналды кернеу, үздіксіз ток, қысқа тұйықталуды тоқтату мүмкіндігі, оқшаулау деңгейі, коммутация жиілігі, қоршаған орта жағдайлары, басқару архитектурасы және орнату талаптары түпкілікті шешім қабылданғанға дейін бағалануы керек.
Аньцян шамамен 12 кВ және 24 кВ жүйелерінде жобаланған конфигурациялары және тарату желілері мен қосалқы станциялардан бастап өнеркәсіптік, теміржол, тау-кен өнеркәсібі және жаңартылатын энергия жобаларына дейінгі қолданбалы конфигурациялары бар орташа вольтты қолданбалар үшін сыртқы тұрақты магнитті ажыратқыш шешімдерін ұсынады.
Орта вольтты жобаңыз үшін сенімді сыртқы тұрақты магнитті ажыратқышты іздеп жүрсіз бе?Жүйе кернеуін, номиналды токты, ақаулық деңгейін, орнату ортасын және басқару талаптарын бөлісіңізАньцянқолайлы конфигурацияны талқылау үшін.Бізбен хабарласыңыөнім туралы ақпарат, техникалық қолдау және қолданбаңызға сәйкес шешім үшін.
Маңызды:Ажыратқышты таңдауды және орнатуды білікті электр мамандары және қолданыстағы жергілікті стандарттарға, жүйені қорғау талаптарына және өндірушінің техникалық құжаттамасына сәйкес жүзеге асыру керек.
-
