24кВ полюске орнатылған SF6 жүктеме ажыратқышы орташа кернеуді тарату сенімділігін қалай жақсарта алады

Орташа кернеуді сенімді тарату қауіпсіз коммутацияға, фидерді тиімді басқаруға және сенімді сыртқы жабдыққа байланысты.Аньцян күшіқамтамасыз етеді24кВ полюске орнатылған SF6 жүктемені ажыратқыш, жүктемені сенімді ауыстыруды, икемді жұмысты және таратуды автоматтандыру жүйелерімен практикалық интеграцияны қажет ететін электр қуатын таратудың әуе желілеріне арналған. Оның жұмыс принципін, техникалық сипаттамаларын және орнату талаптарын түсіну коммуналдық қызметтерге, өнеркәсіптік операторларға және электрлік мердігерлерге сатып алу туралы негізделген шешім қабылдауға көмектеседі.

24 кВ полюске орнатылған SF6 жүктемені ажырату қосқышы оқшаулау және доғаны сөндіру үшін күкірт гексафториді (SF6) газын пайдаланатын сыртқы орта вольтты коммутациялық құрылғы болып табылады. Қызметтік тірекке орнатылған ол операторларға жүктеме тогын басқаруға, үстеме фидерлерді басқарылатын бөліктерге бөлуге және жоспарланған коммутация операцияларын қолдауға көмектеседі. Anqiang Power FLW34-24 сериясы 630А номиналды ток, 11кВ, 24кВ және 33кВ кернеу опциялары және қолмен, электрлік және қашықтан басқару опцияларымен тізімделген. Бұл нұсқаулық оның жұмыс принципін, негізгі техникалық параметрлерін, қолданбаларын, таңдау критерийлерін және тарату желісі жобаларына техникалық қызмет көрсетуді қарастырады.

Мазмұны

1. 24 кВ полюске орнатылған SF6 жүктемені ажыратқыш дегеніміз не?
2. Ауыстыру механизмі қалай жұмыс істейді?
3. Негізгі техникалық сипаттамалар қандай?
4. SF6 технологиясы қандай артықшылықтар ұсынады?
5. Бұл қосқыш қай жерде жиі қолданылады?
6. Сатып алушылар дұрыс үлгіні қалай таңдауы керек?
7. Орнату және техникалық қызмет көрсету кезінде нені ескеру керек?
8. Жиі қойылатын сұрақтар
9. Қорытынды және Жеткізушімен кеңесу

1. 24кВ полюске орнатылған SF6 жүктемені ажыратқыш дегеніміз не?

24 кВ полюске орнатылған SF6 жүктемені ажырату қосқышы - орташа вольтты әуе тарату желілерінде қолданылатын сыртқы коммутациялық құрылғы. Оның негізгі мақсаты - номиналды жұмыс жағдайында белгіленген жүктеме токтарын жасау және үзу. Фидер бойындағы таңдалған нүктелерде басқарылатын коммутацияны қосу арқылы ол утилиталарға қуатты таратуды басқаруға және жұмыс мақсаттары үшін бөлімдерді оқшаулауға көмектеседі.

Термин үш маңызды сипаттаманы сипаттайды:

• 24кВ:Тиісті тарату желісі конфигурациясына арналған кернеу класы.
• Бекітілген тірек:Жабдық кәдімгі жабық тарату құрылғысы бөлігінде емес, қолайлы қосалқы тірекке орнатылған.
• SF6 жүктеме ажыратқышы:Құрылғы коммутациялық жинақта оқшаулағыш және доғаны сөндіретін орта ретінде SF6 газын пайдаланады.

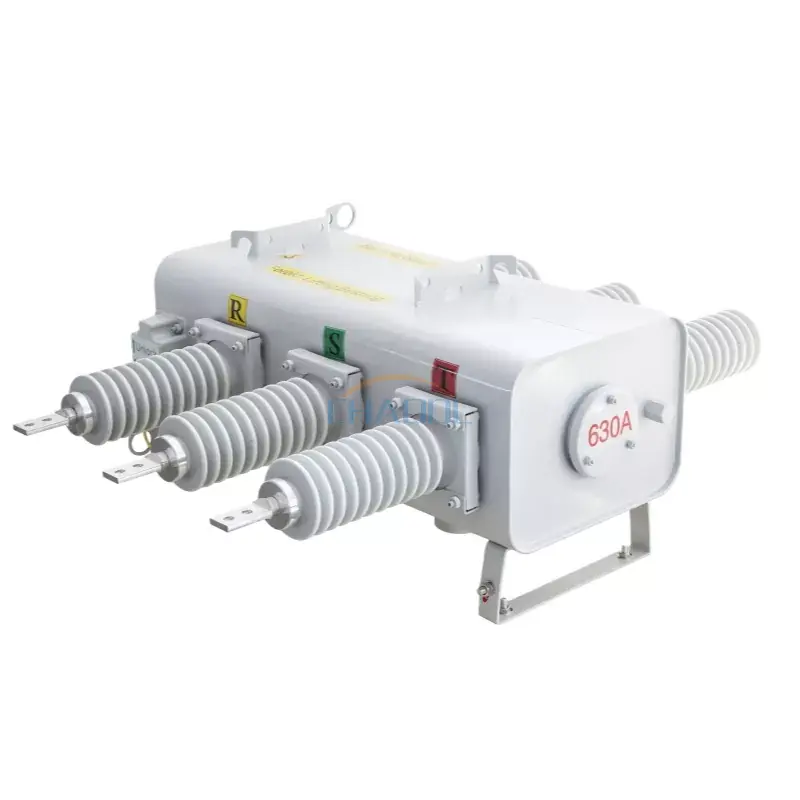

Аньцян күші FLW34-24 өнімі номиналды ток 630А болатын 11кВ, 24кВ және 33кВ номиналды кернеу опциялары үшін тізімделген. Сәйкес конфигурация желінің электр талаптарына және өндіруші растаған өнім рейтингтеріне сәйкес таңдалуы керек.

Қарапайым айырғыштан айырмашылығы, жүкті ажыратқышы белгіленген жүктеме тогын үзу үшін арналған. Дегенмен, оны автоматты түрде әрбір қысқа тұйықталу тоғын үзуге қабілетті автоматты ажыратқыш ретінде қарастыруға болмайды. Қажетті ақаулық қорғаныс үйлестірілген қорғаныс жүйесімен және сәйкес жабдықпен қамтамасыз етілуі керек.

2. Ауыстыру механизмі қалай жұмыс істейді?

Жұмыс принципі механикалық контакт қозғалысын SF6 газының электрлік оқшаулау және доға сөндіргіш қасиеттерімен біріктіреді. Ток өткізу кезінде контактілер бөлінгенде, олардың арасында электр доғасы пайда болуы мүмкін. Коммутация камерасы құрылғының белгіленген жұмыс жағдайында осы доғаны басқаруға және сөндіруге арналған.

1-қадам: Қалыпты қуат беру

Коммутатор жабылған кезде оның өткізгіш контактілері жоспарланған ток жолын қамтамасыз етеді. Электр энергиясы үстеме тарату тізбегі арқылы төменгі ағындағы трансформаторларға, өнеркәсіптік нысандарға, коммерциялық ғимараттарға немесе басқа қосылған жүктемелерге өтеді.

2-қадам: Бақыланатын жүктемені ауыстыру

Рұқсат етілген коммутация операциясы қажет болғанда, жұмыс механизмі контактілерді жылжытады. SF6 негізіндегі үзіліс жүйесі ағымдағы және коммутациялық жағдайлар жабдықтың номиналды мүмкіндігінде сақталған жағдайда контактілерді бөлу кезінде пайда болатын доғаны сөндіруге көмектеседі.

3-қадам: Фидерлік бөліктерді бөлу

Операторлар тарату фидерді бөлімдерге бөлу үшін стратегиялық орналасқан ажыратқыштарды пайдалана алады. Бұл реттеу жоспарланған техникалық қызмет көрсетуді, жүктемені тасымалдауды және белгіленген желі бөлімдерін оқшаулауды қолдайды. Нақты ақауларды оқшаулау қорғаныс схемасына, ақауларды анықтауға, ауысу ретіне және жоғары және төменгі ағынды құрылғылармен үйлестіруге байланысты.

4-қадам: Жергілікті немесе қашықтан жұмыс істеу

Таңдалған конфигурацияға байланысты қосқыш қолмен, электрлік немесе қашықтан жұмыс істеуге қолдау көрсете алады. Үйлесімді контроллерлер мен байланыс интерфейстері қосылғанда, ол сонымен қатар таратуды автоматтандыру жүйесінің бір бөлігін құра алады.

Қосымша жабдық опциялары үшін сатып алушылар Anqiang Power компаниясының орташа вольтты жүктеме қосқышы өнімдерінің ассортиментін зерттей алады және жобаның спецификациясын аяқтамас бұрын әртүрлі коммутация тәртібін салыстыра алады.

3. Негізгі техникалық сипаттамалар қандай?

Техникалық параметрлер коммутатордың белгілі бір желіге жарамдылығын анықтайды. Төмендегі кестеде Anqiang Power FLW34-24/630-20 өнімі үшін жарияланған негізгі техникалық сипаттамалар жинақталған. Сатып алу алдында мәндер ағымдағы деректер парағымен және бекітілген конфигурациямен салыстырылуы керек.

Маңызды спецификация ескертуі:Жарияланған параметрлер тізімі қысқартылған немесе ықтимал анық емес жазбаларды қамтиды, соның ішінде жиілік белгісі мен қысқа уақыттық ток белгісі. Бұл мәндерді Anqiang Power компаниясының растауынсыз тексерілген сынақ нәтижелері ретінде түсіндіруге болмайды. Атап айтқанда, ең жоғары төзімділік рейтингі номиналды қысқа тұйықталуларды ажырату қабілетімен бірдей емес.

Жобалық құжаттама үшін, сондай-ақ тиісті типтік сынақ есептерін, оқшаулау деңгейлерін, жұмыс механизмінің мәліметтерін, басқару кернеуін, терминалдың орналасуын және орнату сызбаларын сұраңыз. Бұл құжаттар инженерлерге бір тақырыптық рейтингке сүйенбей, толық коммутациялық жинақты бағалауға көмектеседі.

4. SF6 технологиясы қандай артықшылықтар ұсынады?

Дұрыс жобаланған және техникалық қызмет көрсету кезінде SF6 жүктеме ажыратқышы үстеме тарату жүйелері үшін бірнеше практикалық артықшылықтарды ұсынады.

Шағын сыртқы орнату

Полюске орнатылған конструкция коммутациялық жабдықты тікелей тарату құрылымына орналастырады. Бұл қосымша жер деңгейіндегі кеңістіктің қажеттілігін азайтады және арнайы жабық электрлік бөлме мүмкін болмаған жағдайда фидер схемаларын қолдайды.

Тиімді оқшаулау және доғаның сөнуі

SF6 күшті диэлектрлік қасиеттерге ие және жоғары вольтты электр жабдықтарында кеңінен қолданылады. Тиісті түрде құрастырылған коммутациялық камераның ішінде ол оқшаулауды және доғаны сөндіру өнімділігін қолдайды. Нақты коммутация мүмкіндігі контактінің құрылымына, газ күйіне, жұмыс механизміне және номиналды жұмысқа байланысты.

Икемді операциялық құрылымдар

Қолмен, моторландырылған және қашықтан басқару опциялары әртүрлі операциялық талаптарға жауап бере алады. Қашықтан коммутация басқару жүйесі мен байланыс инфрақұрылымы дұрыс енгізілген жағдайда, әдеттегі желіні қайта конфигурациялау кезінде далаға бару қажеттілігін азайтуы мүмкін.

Фидерді автоматтандыруды қолдау

Үйлесімді контроллерлермен және бақылау жүйелерімен біріктірілген кезде полюске орнатылған қосқыш фидерді автоматтандырылған басқаруға үлес қоса алады. Тапсырыс беру алдында инженерлер байланыс хаттамаларын, қосымша қуат талаптарын, басқару логикасын және блоктауды реттеуді растауы керек.

Күнделікті қызмет көрсетудің әлеуетті төмендеуі

Тығыздалған коммутациялық камера ішкі компоненттердің сыртқы ластану әсерін шектей алады. Дегенмен, әдеттегі техникалық қызмет көрсету талаптарының төмендеуі техникалық қызмет көрсетусіз жұмыс істеуді білдірмейді. Механикалық байланыстар, басқару схемалары, оқшаулау компоненттері және газға қатысты параметрлер әлі де өндірушінің нұсқауларына сәйкес тексеруді қажет етеді.

Тағы бір ескеретін мәселе – экологиялық жауапкершілік. SF6 күшті парниктік газ болып табылады, сондықтан жабдық иелері ағып кетудің алдын алуды, газды қалпына келтіруді және жарамдылық мерзімі аяқталғаннан кейін өңдеуді орындауы керек. Жергілікті ережелерге және жобаның тұрақтылық мақсаттарына байланысты балама оқшаулау технологиялары да бағалауды талап етуі мүмкін.

5. Бұл қосқыш қай жерде жиі қолданылады?

24 кВ полюске орнатылған SF6 жүктемені ажырату қосқышы оның электрлік көрсеткіштері мен қоршаған орта сипаттамалары қондырғыға сәйкес болған кезде сыртқы тарату қолданбалары үшін жарамды.

• Утилитті тарату фидерлері:Желіні қайта конфигурациялауды және техникалық қызмет көрсетуді жоспарлауды қолдау үшін әуе желілерінің бойында коммутация нүктелерін орнатыңыз.
• Ауылды электрлендіру:Географиялық бөлінген фидер желілері бойынша таңдалған орындарда басқарылатын коммутацияны қамтамасыз етіңіз.
• Өнеркәсіптік қуатты бөлу:Зауыттарды, өңдеу қондырғыларын және индустриалды парктерді қамтамасыз ететін тағайындалған әуе тізбектерін басқарыңыз.
• Тарату қосалқы станциялары:Жүйе дизайны рұқсат еткенде фидерді секциялауды және келісілген коммутацияны қолдау.
• Таратуды автоматтандыру жобалары:Үйлесімді контроллерлермен, байланыс жабдығымен және операциялық бағдарламалық құралмен жұптастырылған кезде қашықтан коммутацияны қосыңыз.
• Коммерциялық және инфрақұрылымдық желілер:Қолайлы кампустар, нысандар және инфрақұрылымдық жобалар үшін сыртқы орта кернеуді таратуды қолдау.

Қолданбаның жарамдылығы номиналды кернеуден көп нәрсеге байланысты. Қысқа тұйықталу деңгейлері, коммутациялық міндеттер, қоршаған орта температурасы, биіктік, ластану дәрежесі, жел жүктемесі, монтаждау күші және қажетті басқару функцияларының барлығы бағалануы керек.

6. Сатып алушылар дұрыс үлгіні қалай таңдауы керек?

Сатып алу топтары тек кернеу мен токқа негізделген құрылғыны таңдаудың орнына толық жұмыс ортасын бағалауы керек. Құрылымдық шолу спецификациядағы бос орындарды азайтады және орнату кезінде қымбат өзгерістерді болдырмайды.

1. Жүйе кернеуін растаңыз.Номиналды желі кернеуін, жабдық үшін ең жоғары кернеуді және қажетті оқшаулауды үйлестіруді анықтаңыз.
2. Жүктеме профилін бағалаңыз.Максималды үздіксіз токты, күтілетін ауысу жиілігін және ауыстырылатын жүктеме түрлерін тексеріңіз.
3. Ақаулықтан қорғауды қарап шығыңыз.Ықтимал ақаулық тогын анықтаңыз және жоғары және төменгі ағынды ажыратқыштар, реле және басқа қорғаныс құрылғылары ақауларды қалай жоятынын растаңыз.
4. Жұмыс әдісін таңдаңыз.Жергілікті қолмен жұмыс істеу, электрлік басқару немесе қашықтан басқару қажет екенін шешіңіз.
5. Механикалық үйлесімділікті тексеріңіз.Полюс құрылымын, монтаж өлшемдерін, өткізгіш саңылауларын, терминалдың бағытын және орнатуға қол жеткізуді қарастырыңыз.
6. Қоршаған орта жағдайын тексеріңіз.Температураны, ылғалдылықты, биіктікті, ластануды, жел әсерін және сыртқы орнату талаптарын бағалаңыз.
7. Толық құжаттаманы сұраңыз.Техникалық сызбаларды, расталған рейтингтерді, электр схемаларын, тексеру жазбаларын және тиісті сынақ құжаттамасын алыңыз.

Коммутациялық жабдықты салыстыратын сатып алушылар жүктеме қосқышы мен автоматты ажыратқыш арасындағы айырмашылықты түсінуі керек. Жүктеме қосқышы белгіленген қалыпты коммутациялық міндеттерді орындайды, ал сәйкес номиналды автоматты ажыратқыш өзінің мәлімделген ажырату мүмкіндігі шегінде ақаулық токтарды үзуге арналған. Жүйені қорғау жобасы қандай құрылғылар қажет екенін және олардың бірге қалай жұмыс істейтінін анықтайды.

7. Орнату және техникалық қызмет көрсету кезінде нені ескеру керек?

Сыртқы орта вольтты жабдықты қауіпсіз пайдалану үшін дұрыс орнату өте маңызды. Орнатуды және іске қосуды білікті электр қызметкерлері бекітілген процедуралар бойынша, тізбекті оқшауланған және барлық тиісті қауіпсіздік бақылауларымен орындауы керек.

Орнатуды бақылау тізімі

• Коммутаторды, втулкаларды, терминалдарды, жұмыс механизмін және жеткізілген керек-жарақтарды көлік зақымдалуын тексеріңіз.
• Бекітілген сызбаларға сәйкес полюстің беріктігін, монтаждық жабдықты, электрлік саңылауларды, жерге қосу қондырғыларын және өткізгіш қосылымдарын тексеріңіз.
• Басқару сымдарын, қосалқы қоректендіруді, қозғалтқыш жұмысын, блоктауларды және қажет болған жағдайда қашықтан басқару функцияларын тексеріңіз.
• Газға қатысты индикаторлардың, тығыздағыш компоненттердің және тексеру нүктелерінің өндірушінің талаптарына сәйкес келетінін растаңыз.
• Көрсетілген іске қосу сынақтарын аяқтаңыз және қуаттандыру алдында нәтижелерді құжаттаңыз.

Күнделікті техникалық қызмет көрсету туралы ойлар

Техникалық қызмет көрсету аралықтары өндірушінің нұсқауларына, қолданыстағы электр ережелеріне және нақты жұмыс ортасына сәйкес болуы керек. Жабдық қатты ауа-райы, қатты ластану, жиі ауысу немесе қалыпты емес жұмыс жағдайларында тексеру жиілігін арттыру қажет болуы мүмкін.

• Сыртқы беттерді, төлкелерді, терминалдарды, монтаждау құралдарын және тоттану немесе зақымдану белгілерін тексеріңіз.
• Бекітілген процедураларды пайдаланып механикалық қозғалысты және жұмыс өнімділігін тексеріңіз.
• Басқару шкафын, қосалқы тізбектерді, сымдарды және байланыс функцияларын тексеріңіз.
• Бекітілген қызмет көрсету процедурасына сәйкес газ тығыздығы немесе қысым көрсеткіштерін бақылаңыз және күдікті ағып кетуді зерттеңіз.
• Операциялық жазбаларды, тексеру есептерін, ауысу журналдарын және түзету әрекеттерінің құжаттамасын жүргізіңіз.

SF6 өңдеуді тиісті жабдықты және процедураларды қолданатын оқытылған қызметкерлер орындауы керек. Әдеттегі техникалық қызмет көрсету әдісі ретінде ешқашан газды әдейі шығармаңыз. Ағып кетуді анықтау, қалпына келтіру, сақтау және жою үшін қолданыстағы қоршаған орта талаптарын орындаңыз.

8. Жиі қойылатын сұрақтар

1-сұрақ: 24кВ полюске орнатылған SF6 жүктемені ажыратқыштың негізгі функциясы қандай?

Оның негізгі функциясы сыртқы орта вольтты тарату желісінде белгіленген жүктеме токтарын жасау және үзу болып табылады. Ол сондай-ақ фидерді секциялау және басқарылатын коммутация операцияларын қолдайды. Ақаулықтан қорғауды сәйкес үйлестірілген қорғаныс жүйесі қамтамасыз етуі керек.

2-сұрақ: Anqiang Power FLW34-24 үлгісінің номиналды тогы қандай?

Жарияланған өнім туралы ақпарат 630А номиналды токты көрсетеді. Сатып алушылар сатып алу алдында дәл реттелген конфигурацияны және оның қолданылатын техникалық рейтингтерін растауы керек.

3-сұрақ: Бұл қосқышты қашықтан басқаруға болады ма?

Иә, қашықтан басқаруға өнім конфигурациясының опциясы ретінде қолдау көрсетіледі. Жоба үшін қажетті контроллер, қосалқы қуат көзі, байланыс интерфейстері және автоматиканың үйлесімділігі расталуы керек.

4-сұрақ: Жүктеме ажыратқышы автоматты ажыратқышпен бірдей ме?

Жоқ. Жүктемені ажырату қосқышы белгіленген жүктеме токтарын үзуге арналған, ал автоматты ажыратқыш өзінің номиналды ажырату мүмкіндігі шегінде ақаулық токтарды үзуге арналған. Жабдықтың дұрыс орналасуы желіні қорғауды зерттеуге және қолданылатын стандарттарға байланысты.

5-сұрақ: Бұл өнім сериясы үшін қандай кернеу опциялары қолжетімді?

Аньцян күші 11кВ, 24кВ және 33кВ номиналды кернеу опцияларын көрсетеді. Қол жетімді конфигурация, оқшаулау талаптары және өлшемдік мәліметтер өндірушімен тексерілуі керек.

6-сұрақ: SF6 жүктеме ажыратқышы тұрақты техникалық қызмет көрсетуді қажет етеді ме?

Иә. Тығыздалған газ камерасы сыртқы ластанудың әсерін азайтуы мүмкін болса да, мерзімді тексерулер қажет болып қала береді. Техникалық қызмет көрсету өндіруші белгілеген жұмыс механизмін, оқшаулау компоненттерін, басқару жүйесін және газ күйін қамтуы керек.

7-сұрақ: Баға ұсыныстарын сұраған кезде сатып алушылар қандай ақпаратты ұсынуы керек?

Жүйе кернеуін, номиналды токты, жиілікті, орнату ортасын, қажетті жұмыс режимін, басқару кернеуін, мөлшерді, қолданылатын стандарттарды және жобаның орнын қамтамасыз етіңіз. Бір сызықты диаграммалар, орнату талаптары және кез келген арнайы қоршаған орта жағдайлары жеткізушіге сәйкес конфигурацияны растауға көмектеседі.

9. Қорытынды: Полюске орнатылған коммутацияның қолайлы шешімін таңдау

24 кВ полюске орнатылған SF6 жүктемені ажырату қосқышы бақыланатын жүктемені ауыстыруды қосу, фидердің секцияларын қолдау және жергілікті немесе қашықтағы жұмыс опцияларын қамтамасыз ету арқылы қазіргі заманғы орташа кернеуді таратуда маңызды рөл атқара алады. Оның тиімділігі дұрыс электр таңдауына, келісілген ақаудан қорғауға, дұрыс орнатуға және жауапты ұзақ мерзімді техникалық қызмет көрсетуге байланысты.

Аньцян күші FLW34-24 сериясын полюсте орнатылған коммутациялық жабдықты қажет ететін тарату жобалары үшін ұсынады, жарияланған 630А номиналды ток сипаттамалары және бірнеше кернеу опциялары. Тапсырыс бермес бұрын техникалық деректер парағын, жұмыс конфигурациясын, қоршаған ортаға жарамдылығын және тиісті сынақ құжаттамасын растаңыз. Коммуналдық қызметті жаңартуды, өнеркәсіптік тарату жобасын немесе тарату автоматикасын орнатуды жоспарласаңыз, өнім мәліметтерін қарап шығыңыз жәнебізбен хабарласыңыкернеу талаптарын, техникалық сипаттамаларды және теңшеу қажеттіліктерін Anqiang Power командасымен талқылау үшін.
