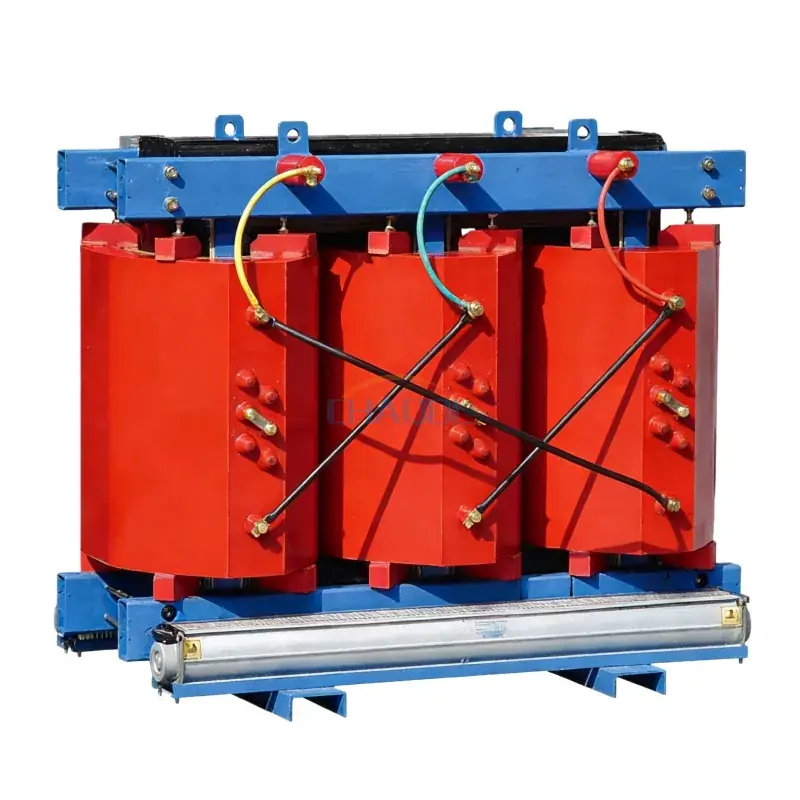

The10КВ аморфты қорытпалы құрғақ түрдегі трансформатор(SBH15-H-(30-2500)/10) қауіпсіз пайдалануды, өрт қаупін азайтуды және қоршаған ортаны жақсартуды қамтамасыз ететін майға батырылмаған оқшаулау құрылымымен жасалған. Ол жүктемесіз жоғалтуларды айтарлықтай төмендететін және заманауи электр тарату жүйелеріндегі жалпы энергия тиімділігін арттыратын озық аморфты қорытпалы ядро технологиясын қолданады.
Кәдімгі майға батырылған қондырғылармен салыстырғанда10КВ аморфты қорытпалы құрғақ түрдегі трансформаторкоммерциялық ғимараттар, өнеркәсіптік зауыттар, жаңартылатын энергия жүйелері және қауіпсіздік пен төмен техникалық қызмет көрсету маңызды болып табылатын қалалық электр желілері сияқты талап етілетін орталарда тұрақты өнімділікті қамтамасыз етеді.
Бұл құрылымдық дизайн10КВ аморфты қорытпалы құрғақ түрдегі трансформатортиімді жылуды таратуға және тұрақты магниттік өнімділікке мүмкіндік береді, ұзақ қызмет ету мерзімін және уақыт өте келе пайдалану құнын төмендетеді.
|

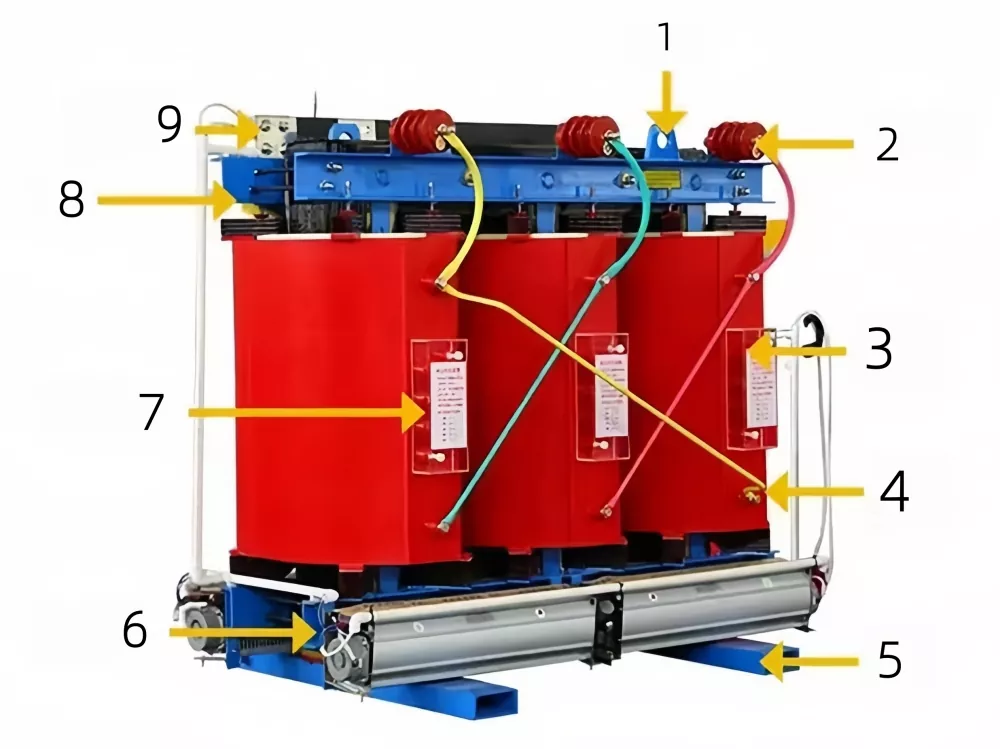

Сериялық нөмірі |
Аты |
|
1 |
Сақиналар (гимнастика) |
|
2 |
Жоғары вольтты терминал |
|
3 |
Жоғары вольтты кран қосқышы |
|
4 |
Жоғары вольтты шатун |
|
5 |
Негіз |
|
6 |
Жерге қосу бұрандасы |
|
7 |
Жоғары вольтты қосқыш |
|
8 |
Қысқыш бөлшектер |
|
9 |
Төмен вольтты шығыс мыс шинасы |
өнімділігі10КВ аморфты қорытпалы құрғақ түрдегі трансформатораз шығын және жоғары тиімді тарату жүйелері үшін оңтайландырылған. Төмендегі кестеде әртүрлі қуат диапазонындағы негізгі электрлік және механикалық сипаттамалар көрсетілген.
|
Номиналды қуаттылық (кВА) |
Номиналды кернеу (кВ) |
Жүксіз ток (%) |
Жоғалту (Вт) |
Кедергі кернеуі (%) |
Өлшемдері (мм) Ұзындығы * Ені * Биіктігі |
||
|
Жоғары қысым |
Төмен қысым |
Жүк жоқ |
Жүктеу |
Жүктеу |
|||
|
30 |
20±2*2,5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
Бұл10КВ аморфты қорытпалы құрғақ түрдегі трансформаторөнеркәсіптік электр қуатын таратуда, метро жүйелерінде, коммерциялық кешендерде, ауруханаларда, деректер орталықтарында және жаңартылатын энергия қосалқы станцияларында кеңінен қолданылады. Оның құрғақ типті құрылымы оны әсіресе өрт қауіпсіздігінің жоғары стандарттары мен үздіксіз жұмыс сенімділігін талап ететін орталар үшін қолайлы етеді.
Оңтайландырылған негізгі материалмен және жетілдірілген салқындату дизайнымен10КВ аморфты қорытпалы құрғақ түрдегі трансформатортұрақты кернеу шығысын сақтай отырып, энергияның жоғалуын айтарлықтай азайтады. Бұл энергия тиімділігі мен тұрақты энергетикалық инфрақұрылымға бағытталған жобалар үшін ұзақ мерзімді үнемді шешім.
Салыстыру кезінде10КВ аморфты қорытпалы құрғақ түрдегі трансформаторстандартты нарықтық баламалармен тиімділік, ұзақтық және өмірлік цикл құны бойынша бірнеше негізгі айырмашылықтар анық болады.
|
Салыстыру элементі |
Біздің аморфты қорытпалы құрғақ түрдегі трансформатор |
Кремний болаттан жасалған дәстүрлі құрғақ трансформатор |
Майға батырылған трансформатор (жалпы нарық түрі) |
|
Негізгі материал |
Аморфты қорытпаның жоғалуы аз ядро |
Кремний болат өзегі |
Кремний болат өзегі |
|
Энергия жоғалту |
Жүксіз жоғалту өте төмен |
Орташа жоғалту |
Жоғары жоғалту |
|
Қауіпсіздік |
Майсыз, отқа төзімді дизайн |
Құрғақ түрі, орташа қауіпсіздік |
Майдың ағуы және өрт қаупі |
|
Техникалық қызмет көрсету |
Төмен техникалық қызмет көрсету |
Орташа техникалық қызмет көрсету |
Жоғары техникалық қызмет көрсету |
|
Өмір сүру ұзақтығы |
Ұзақ қызмет ету мерзімі |
Орташа |
Орташа |
1-сұрақ: Аморфты қорытпалы трансформаторды не тиімдірек етеді?
A: Аморфты ядро құрылымы гистерезис жоғалуын айтарлықтай азайтады, бұл әдеттегі трансформатор өзектерімен салыстырғанда жүктемесіз энергияны тұтынуды азайтады.
2-сұрақ: Бұл трансформатор ішкі орнатуға жарамды ма?
Ж: Иә, құрғақ типтегі дизайн қосалқы станциялар, коммерциялық ғимараттар және өнеркәсіптік нысандар сияқты ішкі орталарға арнайы арналған.
3-сұрақ: Трансформатор қаншалықты жиі техникалық қызмет көрсетуді қажет етеді?
Ж: Оқшаулағыш майдың жоқтығына және құрғақ оқшаулау жүйесінің тұрақты құрылымына байланысты техникалық қызмет көрсету талаптары минималды.
4-сұрақ: Майлы трансформаторлармен салыстырғанда басты артықшылығы неде?
A: Бұл қоршаған ортаға жақсырақ үйлесімділік пен оңай орнатуды ұсына отырып, өрт және ағып кету қаупін жояды.
5-сұрақ: Ол шамадан тыс жүктеме жағдайларын шеше ала ма?
A: Иә, құрылғы конфигурацияға байланысты 50%-ға дейін уақытша шамадан тыс жүктеме жұмысына мүмкіндік беретін мәжбүрлі ауа салқындатуды қолдайды.
