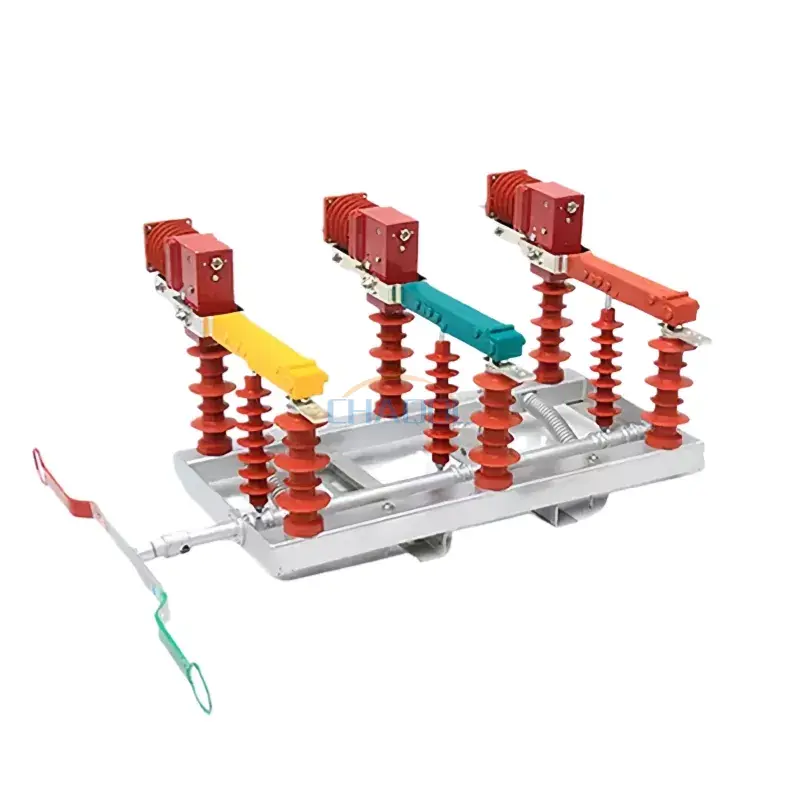

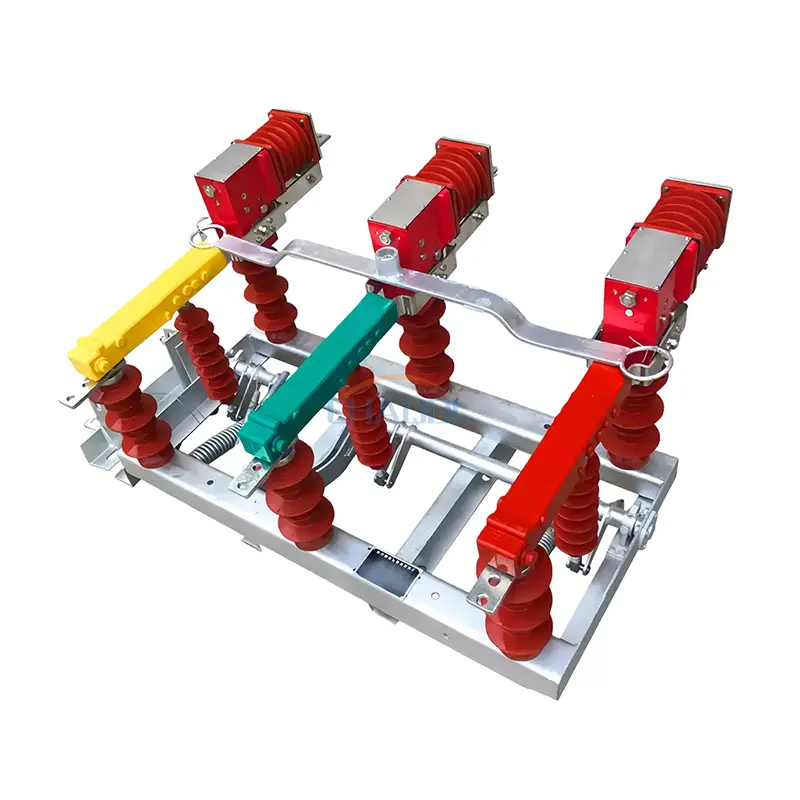

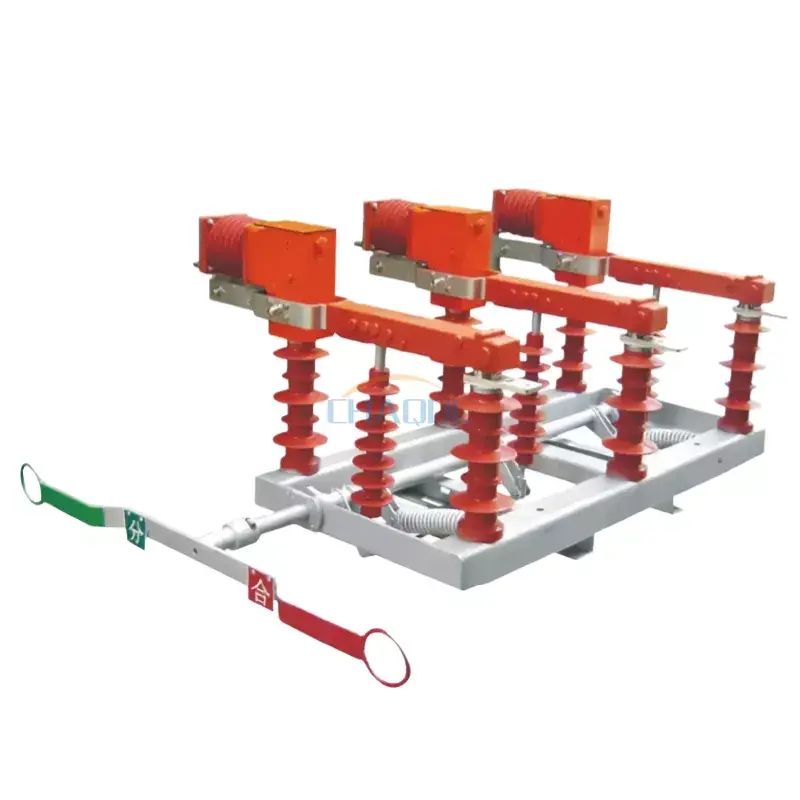

Бұл сыртқы жоғары вольтты жүктеме қосқышы орташа вольтты тарату желілерінде сенімді коммутация және қорғау үшін жасалған. Механикалық оқшаулау жүйесімен біріктірілген вакуумдық доғалық сөндіру құрылымымен жобаланған ол жүктеме және ақаулық жағдайында тұрақты үзіліс жұмысын қамтамасыз етеді. Ол жұмыс қауіпсіздігі мен үздіксіздігі маңызды болып табылатын коммуналдық қызметтерге, өнеркәсіптік зауыттарға, тау-кен кәсіпорындарына және химиялық инфрақұрылымға арналған электр қуатын тарату жүйелерінде кеңінен қолданылады.
Өнім тірекке орнатылған немесе қосалқы станция конфигурацияларында орнатуды жеңілдететін модульдік құрылымдық орналасуды қабылдайды. Оның жабық оқшаулау жүйесі ылғалдылық, шаң және температура ауытқулары кезінде тұрақты жұмыс істеуге мүмкіндік беретін қоршаған ортаға бейімделу қабілетін арттырады. Тәжірибелік инженерлік қолданбаларда сыртқы жоғары вольтты жүктеме қосқышы сақиналы негізгі блоктар мен тарату автоматика жүйелерінде негізгі коммутациялық құрылғы ретінде жиі пайдаланылады.
|
Жоба атауы |
Параметр мәні |
|
|
Номиналды кернеу |
12кВ |
|
|
Номиналды жиілік |
50Гц |
|
|
Номиналды ток |
630А |
|
|
Номиналды белсенді жүктемені бұзу тогы |
630А |
|
|
Номиналды тұйық контурдың үзілу тогы |
630А |
|
|
Номиналды белсенді жүктеменің үзілу тоғының 5% |
31,5А |
|
|
Номиналды кабельді зарядтау және үзу тогы |
10А |
|
|
Жүктемесіз трансформатордың номиналды ажырату қабілеті |
1600КВА |
|
|
Конденсаторлар банкінің номиналды үзілу тогы |
100А |
|
|
1 минуттық қуат жиілігіне төзімді кернеу |
42/48кВ |
|
|
Найзағай импульсіне төтеп беретін кернеу |
75/85кВ |
|
|
Номиналды қысқа уақытқа төзімді ток (жылу тұрақтылығы) |
20КА |
|
|
Қысқа тұйықталудың номиналды ұзақтығы |
4S |
|
|
Номиналды шыңға төзімді ток (динамикалық тұрақтылық) |
50КА |
|
|
Номиналды қысқа тұйықталу тогы |
50КА |
|
|
Механикалық өмір |
10000次 |
|
|
Вакуумдық доғаны сөндіру контактілерінің рұқсат етілген тозу қалыңдығы |
1мм |
|
|
Қолмен жұмыс істеу моменті |
≤200Н.м |
|
|

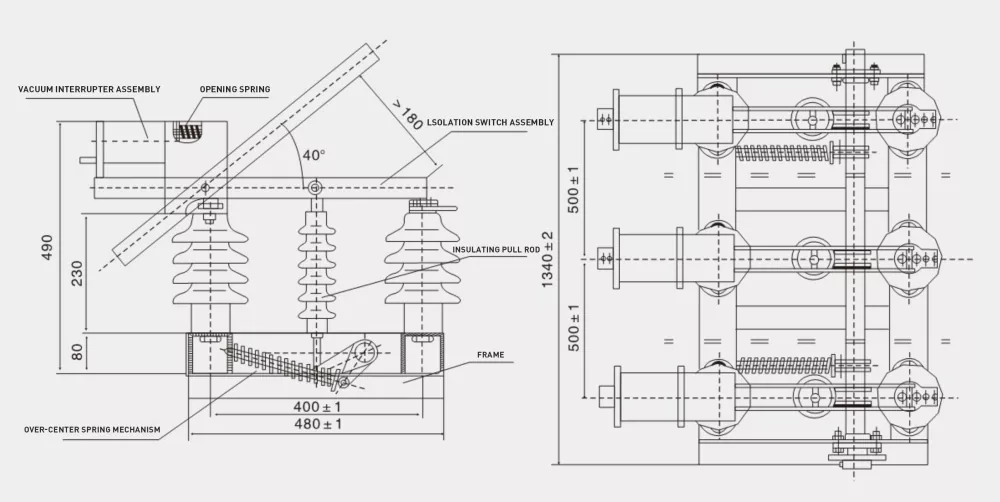

Вакуумдық сөндіргішті құрастыру және реттеу |
Байланыс аралығы |
5±1мм |
|
Орташа ауысу жылдамдығы |
1,1±0,2м/с |
|
|
Үш фазалы өшіру бір уақытта болмайды |
＜5 мс |
|
|
Үш фазалы коммутация синхрондалмаған |
＜2мс |
|
|
Жерге дейінгі қашықтық |
＞200мм |
|
|
Негізгі тізбектің кедергісі |
≤150μΩ |
|

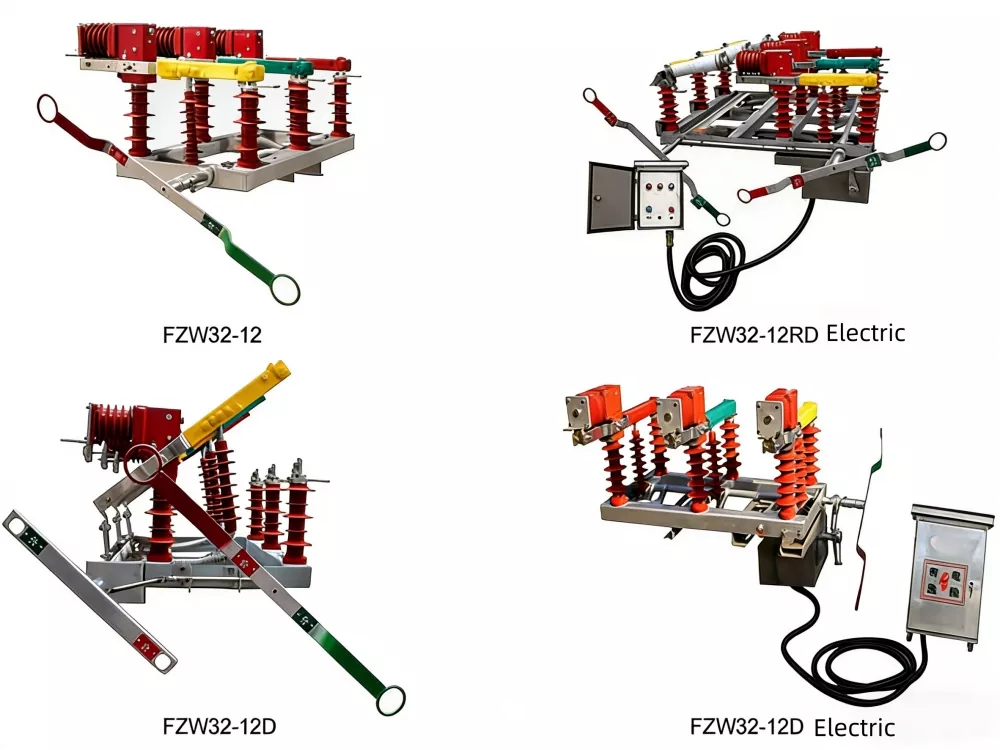

Бөлу автоматтандыру жүйелерінде сыртқы жоғары вольтты жүктеме қосқышы әдетте секциялық коммутацияны және ақауларды оқшаулауды қамтамасыз ету үшін полюске орнатылған желілерге немесе шағын қосалқы станцияларға орнатылады. Ол қолмен және мотормен басқарылатын жұмысты қолдайды, бұл оны дәстүрлі торларға да, смарт торды жаңартуларға да қолайлы етеді.
Техникалық қызмет көрсету тұрғысынан ол тығыздалған құрылыммен және тозуға төзімді контактілермен жасалған, бұл жиі қызмет көрсету қажеттілігін азайтады және ұзақ мерзімді пайдалану кезінде өмірлік циклдің тиімділігін арттырады.
1-сұрақ: Сыртқы жоғары вольтты жүктеме қосқышы қай жерде жиі пайдаланылады?
A: Ол 10кВ–12кВ тарату жүйелерінде, соның ішінде өнеркәсіптік зауыттарда, тау-кен орындарында, қосалқы станцияларда және жүктемені ауыстыру және ақауларды оқшаулау үшін ауылдық электр желілерін жаңартуда кеңінен қолданылады.
2-сұрақ: Ол қашықтан басқаруды қолдай алады ма?
Ж: Иә, ол автоматтандырылған тарату желілеріне біріктіру үшін электр жетегімен және қашықтан басқару модулімен жабдықталуы мүмкін.
3-сұрақ: Бұл жабдыққа қандай техникалық қызмет көрсету қажет?
Ж: Тығыздалған және вакуумдық доға сөндіргіш дизайнына байланысты күнделікті техникалық қызмет көрсету өте аз, негізінен терминалдар мен жұмыс механизмінің күйін мерзімді тексеру.
