Ішкі жоғары вольтты жүктеме қосқышы

Model:FZN25-12/FZR25-12D

Anqiang Power - ішкі жоғары вольтты жүктеме қосқыштарын шығаратын қытайлық өндіруші. Біздің жүктеме ажыратқыштарымызда доға сөндіргіш камера жабылу және ашу сәттері кезінде жоғары кернеуге ғана төтеп беретін бірегей беріліс құрылымының дизайнымен ерекшеленеді. Сондықтан олар ықшам және жеңіл, бұл оқшаулау контактінің де, доға сөндіргіш контактінің де бір уақытта жұмыс істеуіне мүмкіндік береді.

Сұрау жіберу

Өнім Сипаттамасы

Аньцян күшікелесі буын FZN25 және FZRN25 серияларын ұсынадыішкі жоғары вольтты жүктеме қосқыштары12кВ, 50Гц сақиналы негізгі блоктар (RMU) үшін. А.-мен құрастырылғанвакуумдық сөндіргішке қосылған тікелей әсер ететін оқшаулағыш контакт, бұл қосқыштар жеткізедідоғасыз жүктемені жасау/үзужәне берікқысқа тұйықталудан қорғау(FZRN25 үшін). Коммуналдық қосалқы станцияны, жел қуатын жинайтын шкафты немесе өнеркәсіптік зауытты басқарсаңыз да, біздің FZN25/FZRN25 сериямыз жүктемені сенімді басқаруды және қауіпсіздікті қамтамасыз етеді.

FZN25 және FZRN25: Қай модель трансформаторға және RMU қолданбасына сәйкес келеді?

FZN25-12D/T630-20

Таза жүктеме қосқышы

✓ Номиналды ток:630А
✓ Қысқа тұйықталудың үзілуі:Ешқандай (сақтандырғыш жоқ)
✓ Ең жақсысы:Кабельдік контурды ауыстыру, RMU негізгі қосқышы, жиі жүктеме циклдері
✓ Әдеттегі пайдалану:1250кВА дейінгі жүктемесіз трансформаторды ауыстыру

FZRN25-12D/T125-31,5

Сақтандырғыш біріктірілген құрылғы

✓ Номиналды ток:125А (жүктеме) / 31,5кА (ақау)
✓ Қысқа тұйықталудың үзілуі:31,5 кА (SDLAJ-12 сақтандырғышы)
✓ Ең жақсысы:Трансформатордың бастапқы қорғанысы, 31,5 кА дейін ақауларды оқшаулау
✓ Тасымалдау тогы:2000A (біркелкі сақтандырғыш жүктемесі қосқышын үйлестіру)

📍 Қолдану және таңдау нұсқаулығы: нақты әлем сценарийлері

✅ 1-сценарий: кіріс/контур қосқышы ретінде 12кВ сақиналы негізгі блок (RMU)
ҚолдануFZN25негізгі жүктеме ажыратқышы ретінде. Ол 630А контурлық токты өңдейді, сақина желісін жабады және ашады. Кіріктірілген жерге қосқыш техникалық қызмет көрсету кезінде қауіпсіз жерге қосуды қамтамасыз етеді.

✅ 2-сценарий: Трансформатор фидерінен қорғаныс (мысалы, 1000кВА, 1250кВА)
таңдаңызFZRN25. Сақтандырғыш (SDLAJ-12) 31,5 кА-ға дейінгі фазалық және жерге тұйықталуларды жояды, ал вакуумдық жүктеме қосқышы 125А-ге дейінгі қалыпты жүктеме тогын өңдейді. үшін тамашажел/күн жинайтын шкафтаржәнежинақы қосалқы станциялар.

✅ 3-сценарий: трансформаторды жүктемесіз ауыстыру (≤1250кВА)
FZN25 және FZRN25 екеуі де вакуумдық сөндіргіштің жоғары диэлектрлік қалпына келтіруінің арқасында жүктемесіз трансформаторларды өшіре алады. Дегенмен, жиі қысқа тұйықталу ақауларын күтсеңіз, әрқашан артықшылық беріңізFZRN25.

📋 Техникалық сипаттамалар

Жоба атауы	Параметр мәні
Жоба атауы	FZN25-12D/T630-20	FZRN25-12D/T125-31,5
Номиналды кернеу	12 КВ
Номиналды жиілік	50 Гц
Номиналды динамикалық тұрақтылық тогы	50 КА	—
Номиналды белсенді жүктемені бұзу тогы	630 А	125 А
Номиналды тұйық контурдың үзілу тогы	630 А	125 А
Номиналды кабельді зарядтау және үзу тогы	10 А
Жүктелмеген трансформаторды өшіру (қуаты)	1250 КВА
Номиналды қысқа тұйықталу тогы	—	31,5 КА
Номиналды тасымалдау тогы	—	2000 А
Сақтандырғыш моделі	—	SDLAJ-12
Соққы энергиясының шығуы	—	2-5 Дж (Орташа)
Номиналды қысқа тұйықталу тогы	50 КА
Жерге қосқыштың номиналды динамикалық тұрақтылық тогы	50 КА
Жерге қосқыш 2S, термиялық тұрақты ток	20 КА
Қосалқы тізбектің номиналды кернеуі	AC/DC220,110
Механикалық өмір	10 000 рет

📐 Сызбалардың контуры және құрамдас бөліктердің бөлінуі

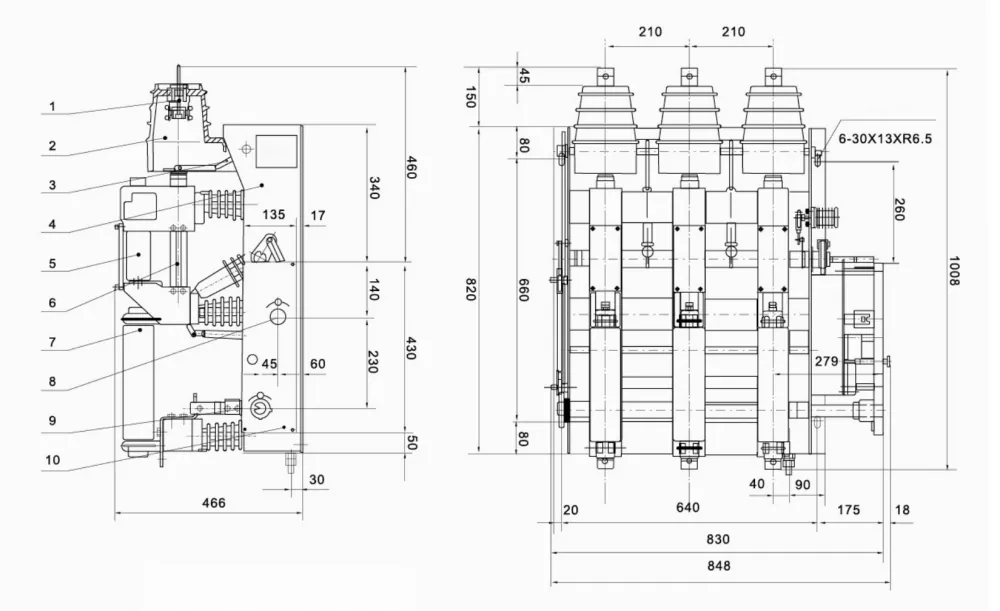

FZRN25-12D– 1. Тұрақты контакт, 2. Оқшаулағыш қақпақ, 3. Клапан, 4. Рамка, 5. Вакуумдық сөндіргіш, 6. Өткізгіш цилиндр, 7. Сақтандырғыш, 8. Энергияны сақтау білігі, 9. Жерге қосқыш білік, 10. Басқару панелі.

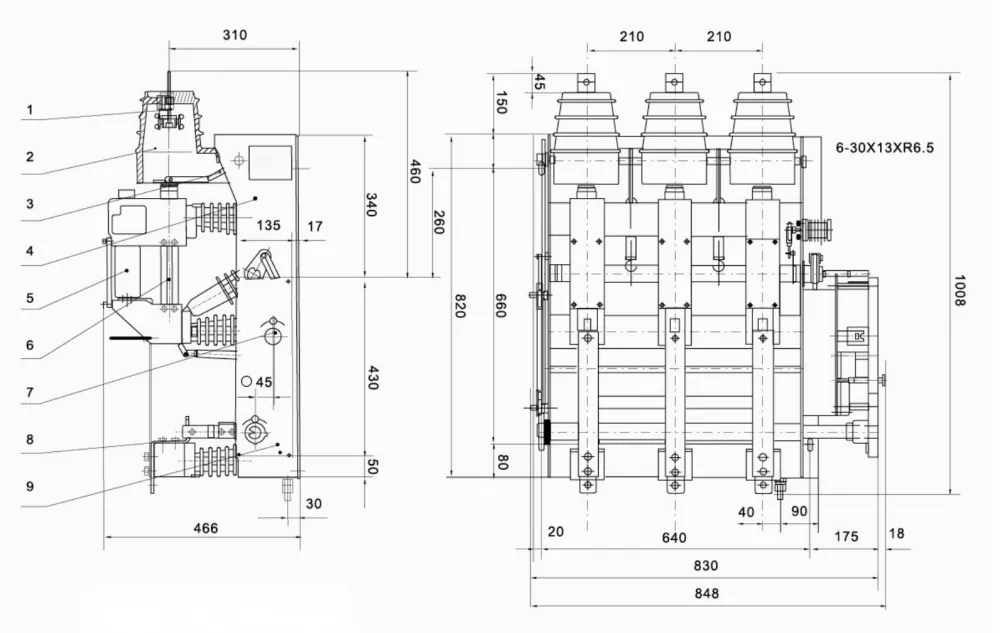

FZN25-12D– бірдей берік конструкция, бірақ сақтандырғыш ұстағышсыз. Тікелей әрекет ететін оқшаулағыш контакт + вакуумдық үзгіш жүктемені қауіпсіз ауыстыруды қамтамасыз етеді.

Екі модель де үйлесімдіKYN28-12, HXGN-12 және модульдік RMU қоршаулары. Қашықтан SCADA интеграциясы үшін қол жетімді қосымша электр қозғалтқыш механизмі. CAD сызбалары (DXF/PDF) үшін бізге хабарласыңыз.

🏭 Неліктен Anqiang Power? – 12кВ жүктеме қосқыштары бойынша сенімді серіктесіңіз

Тікелей зауыт– Делдал жоқ, жақсы баға және жеткізу уақыты (15-25 күн).
Түрі сыналған– GB3804, IEC 60265-1, толық сертификатталған.
Баптау дайын– Электрлік жұмыс, қосалқы ажыратқыштар, арнайы блоктаулар.
Ғаламдық сілтемелер– Оңтүстік-Шығыс Азия, Таяу Шығыс, Африка, Оңтүстік Америкаға жеткізіледі.

📌 Нақты жоба сілтемелері:

✅ Филиппин– 200+ бірлік FZN25-12D/T630-20 RMU шкафын жаңарту үшін Манила метросындағы коммуналдық компанияға жеткізілді (2024–2025).

✅ Вьетнам– 150 жиынтық FZRN25-12D/T125-31,5 күн батареяларын жинау шкафтарында орналастырылған (Бинь Туан провинциясы, 50 МВт жобасы).

Жиі қойылатын сұрақтар

1-сұрақ: FZN25 және FZRN25 арасындағы айырмашылық неде?
A: FZN25 - таза жүктеме қосқышы (макс 630А, ішкі сақтандырғыш жоқ). FZRN25 - 31,5 кА-ға дейінгі қысқа тұйықталу токтарын үзуге қабілетті сақтандырғыш біріктіру құрылғысы (жүктеме қосқышы + сақтандырғыш). Трансформаторды қысқа тұйықталудан қорғау қажет болғанда FZRN25 пайдаланыңыз.

2-сұрақ: FZRN25-те «номиналды тасымалдау тогы» нені білдіреді?
A: Тасымалдау тогы (2000А) – сақтандырғыш тежегіші іске қосылған кезде жүктеме қосқышы үзілуі мүмкін максималды ток. Бұл мәннен жоғары сақтандырғыштың өзі ақаулықты тоқтатады. Anqiang Power компаниясының FZRN25 сенімді үйлестіруді қамтамасыз етеді.

3-сұрақ: FZN25/FZRN25 құрылғысына электр операторын орнатуға болады ма?
A: Иә, екеуі де AC/DC 110V немесе 220V арқылы электрлік жұмысты қолдайды. Қашықтан басқару және SCADA жүйелері үшін өте қолайлы.

4-сұрақ: Бұл жүктеме қосқыштарының механикалық қызмет ету мерзімі қандай?
Ж: Тығыздалған вакуумдық сөндіргіш пен берік серіппелі механизмнің арқасында қалыпты қызмет көрсету жағдайында 10 000 операция.

5-сұрақ: Сіз жаппай тапсырыс алдында үлгілерді бересіз бе?
A: Мүлдем. Өндіріске дейінгі үлгілер 7-10 күндік жеткізу мерзімімен қол жетімді. Біз сондай-ақ зауыт куәгерлерінің сынақтарын қолдаймыз.

📩 Жеке шешім немесе бағалар тізімі қажет пе?

Номиналды токты, жұмыс түрін (қолмен/электрлік) және трансформатордың сыйымдылығын айтыңыз. Біз 24 сағат ішінде жауап береміз.
