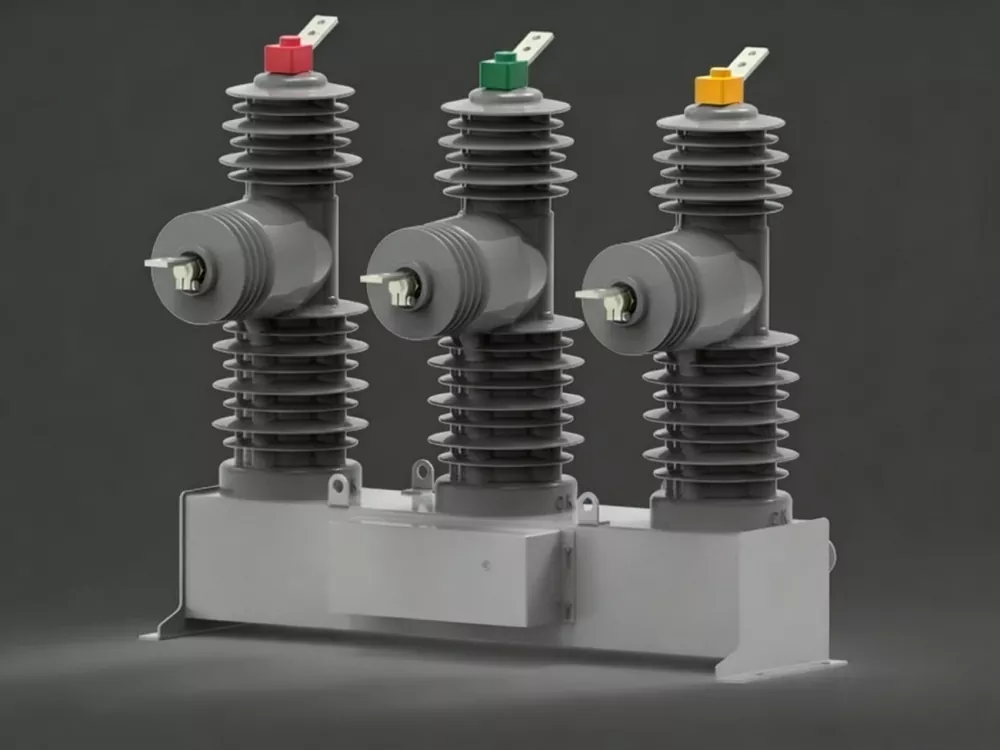

24кВ полюске орнатылған жоғары вольтты ажыратқыш

24 кВ полюске орнатылған жоғары вольтты сөндіргіш – ZW32-24 сериялы сыртқы вакуумды ажыратқыш, орташа вольтты электр қуатын тарату жүйелеріне арналған. Ол жүктеме токтарын ауыстыру, артық жүктеме токтарын үзу және электр желілеріндегі қысқа тұйықталу ақауларын жою үшін кеңінен қолданылады. Жетілдірілген вакуумды үзу технологиясы, коррозияға төзімді құрылым және сенімді жұмыс механизмдері бар бұл автоматты ажыратқыш қосалқы станцияларда, өнеркәсіптік нысандарда, жаңартылатын энергия жобаларында және коммуналдық тарату жүйелерінде қауіпсіз және тұрақты жұмысты қамтамасыз етеді.

Кәсіби 24 кВ вакуумдық ажыратқыш өндірушісі ретінде біз бүкіл әлем бойынша электр желілері, электр мердігерлері, EPC жобалары және тарату желісі операторлары үшін ұзақ және жоғары өнімді шешімдерді ұсынамыз.

24кВ полюске орнатылған жоғары вольтты ажыратқыш дегеніміз не?

24 кВ полюске орнатылған вакуумдық ажыратқыш (VCB) - электр қуатын тарату жүйелерін шамадан тыс жүктемелерден, қысқа тұйықталулардан және электр ақауларынан қорғау үшін коммуналдық тіректерге орнатылған сыртқы орта вольтты коммутациялық құрылғы. Ажыратқыш доғаларды жылдам және қауіпсіз сөндіру үшін вакуумдық сөндіргіштерді пайдаланады, бұл тамаша оқшаулау өнімділігін және ұзақ қызмет ету мерзімін қамтамасыз етеді.

Дәстүрлі майлы автоматты ажыратқыштармен және SF6 автоматты ажыратқыштармен салыстырғанда, вакуумдық ажыратқыштар техникалық қызмет көрсету талаптарының төмендігі, қоршаған ортаға зиянсыздығы, жоғары жұмыс сенімділігі және ұзақ механикалық қызмет ету сияқты маңызды артықшылықтарды ұсынады.

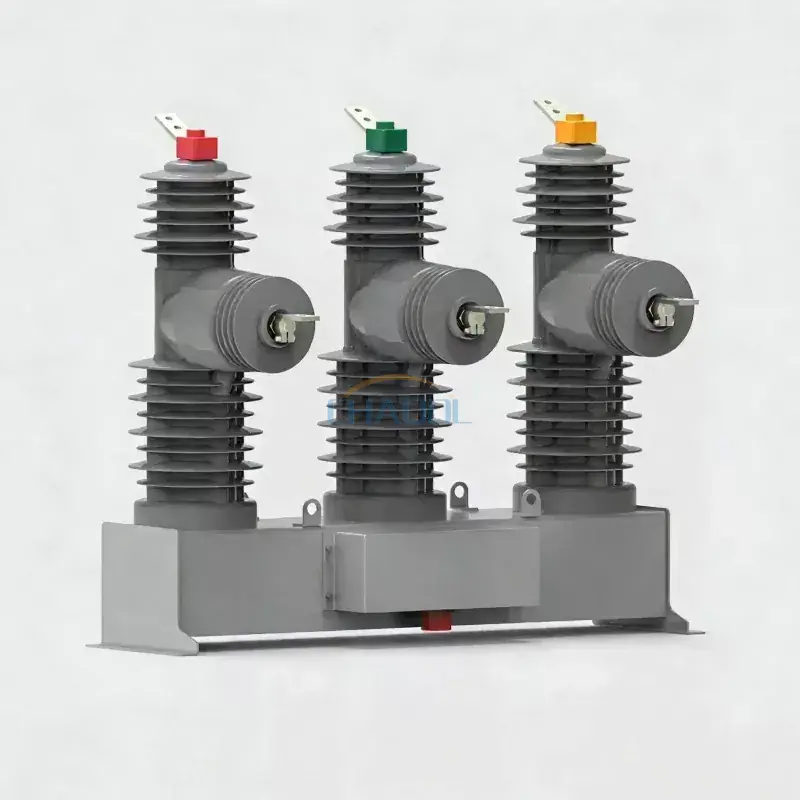

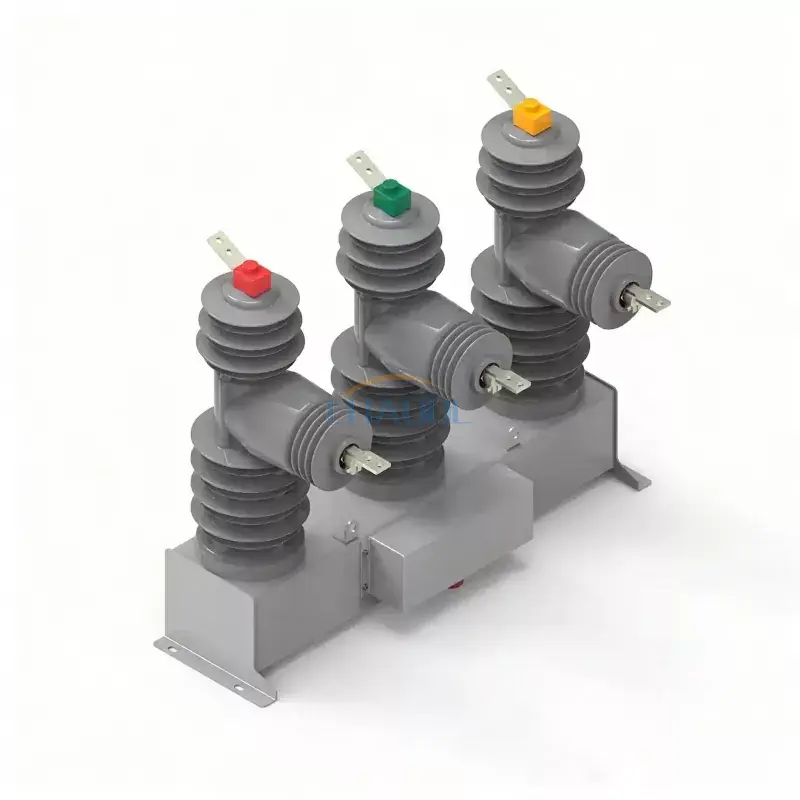

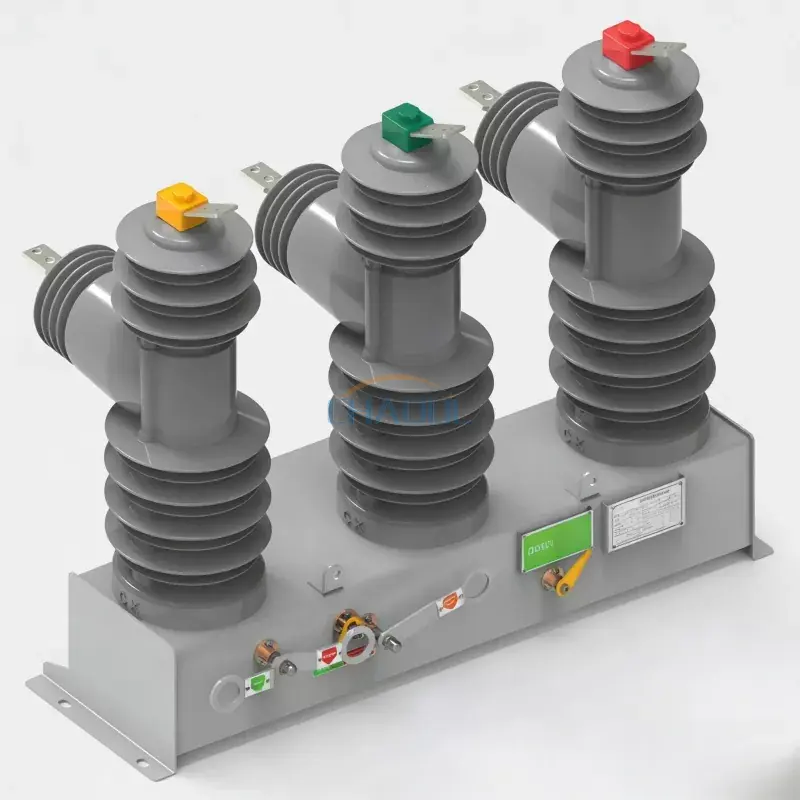

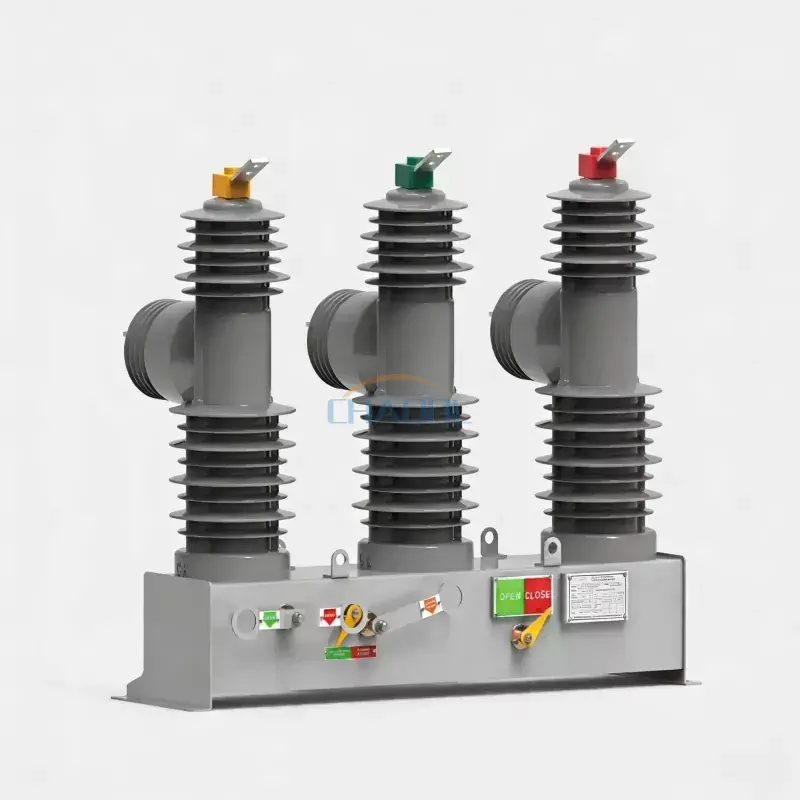

Сыртқы көрініс диаграммасы

Шағын тірекке орнатылған құрылым сыртқы ортада орнатуға және қоршаған ортаның қиын жағдайларында ұзақ мерзімді жұмыс істеуге арналған. Оның берік конструкциясы ылғалға, шаңға, ультракүлгін сәулелерге және коррозияға тамаша төзімділікті қамтамасыз етеді.

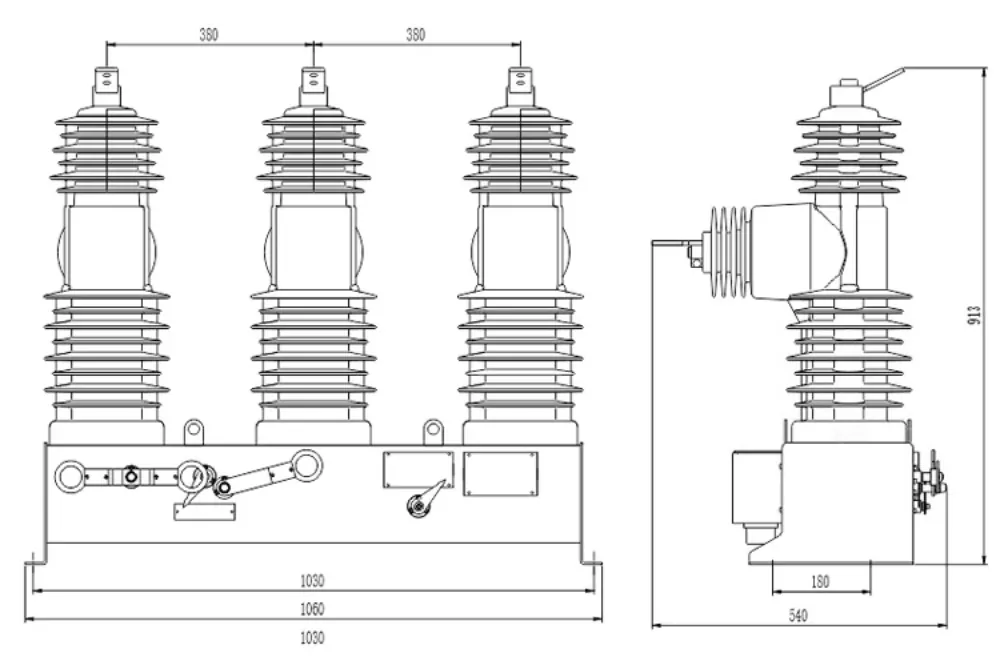

Өнім өлшемдерінің диаграммасы

Оңтайландырылған құрылымдық дизайн жоғары оқшаулау өнімділігін және пайдалану қауіпсіздігін сақтай отырып, орнату кеңістігіне қойылатын талаптарды азайтады. Ықшам өлшем сонымен қатар тасымалдау және орнату шығындарын азайтады.

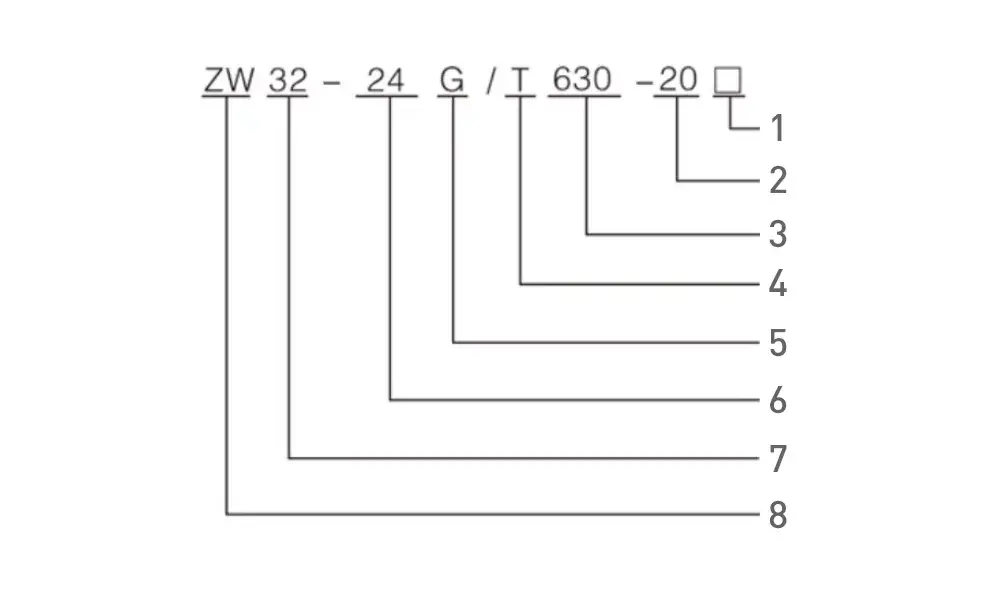

Техникалық параметрлер

1. Электрмен жұмыс істейтін

2. Номиналды қысқа тұйықталу тогы (КА)

3. Номиналды ток (A)

4. Серіппенің жұмыс механизмі

5. Оқшаулағыш қосқышы бар

6. Номиналды кернеу (КВ)

7. Дизайнның сериялық нөмірі

8. Сыртқы вакуумдық ажыратқыш

Негізгі мүмкіндіктер

Жетілдірілген вакуумдық доғаны сөндіру технологиясы

Вакуумдық сөндіргіш коммутациялық операциялар кезінде электр доғаларын тез сөндіреді, қауіпсіздікті айтарлықтай жақсартады және контактінің тозуын азайтады. Бұл технология өнімнің қызмет ету циклі бойына тамаша диэлектрлік беріктік пен сенімді үзіліс өнімділігін қамтамасыз етеді.

Жоғары қысқа тұйықталуларды ажырату сыйымдылығы

25кА дейінгі номиналды қысқа тұйықталу тогы бар ажыратқыш ақауларды тиімді оқшаулай алады және құнды электр жабдықтарын қалыпты емес ток жағдайларынан туындаған зақымданудан қорғай алады.

Сыртқы ортаға тамаша бейімделу

Корпус жоғары сапалы баспайтын болаттан немесе Dacromet жабыны бар болаттан жасалған және ультракүлгін сәулелеріне төзімді жабындармен қапталған. Бұл коррозиядан, тұз спрейінен, ылғалдылықтан, шаңнан және қатал ауа райы жағдайларынан жоғары қорғанысты қамтамасыз етеді.

Сенімді серіппелі жұмыс механизмі

Серіппемен басқарылатын механизм төмен жұмыс шуы және минималды кері шығумен жылдам ашу және жабу өнімділігін қамтамасыз етеді. Ол тұрақты механикалық жұмысты және ұзартылған қызмет мерзімін қамтамасыз етеді.

Төмен қуат тұтыну

Жұмыс механизмі 70 Вт-тан аз сыртқы қуатты қажет етеді, бұл оны қашықтан орнатуға және резервтік қуат жүйелерімен оңай интеграциялауға қолайлы етеді.

Қолданбалар

24кВ сыртқы вакуумдық ажыратқыш келесі жағдайларда кеңінен қолданылады:

• Электр энергиясын тарату желілері
• Электр қосалқы станциялары
• Өнеркәсіптік және тау-кен кәсіпорындары
• Ауылды электрлендіру жобалары
• Күн фотоэлектр станциялары
• Жел энергиясын өндіру жүйелері
• Ақылды желіні автоматтандыру жобалары
• Коммуналдық тарату және тарату жүйелері

Құрылымдық ерекшеліктері

1. Беріктігі жоғары қоршау
Қоршау тот баспайтын болаттан немесе арнайы өңделген болат пластина конструкциясын қабылдайды. Жетілдірілген коррозияға қарсы өңдеу қоршаған ортаның қартаюына және химиялық әсерге төзімділікті айтарлықтай жақсартады.

2. Силиконды резеңке оқшаулағыш тірек
APG оқшауланған полюсі тамаша оқшаулау сипаттамаларын, конденсацияға қарсы қабілетін және ұзақ мерзімді сенімділігін қамтамасыз ететін жоғары өнімді силикон резеңкемен қапталған.

3. Вакуумдық үзу қондырғысы
Вакуумдық сөндіргіш негізгі коммутациялық компонент ретінде қызмет етеді және техникалық қызмет көрсетудің минималды талаптарымен сенімді ток үзілуін қамтамасыз етеді.

4. Интеллектуалды басқару үйлесімділігі
Қосымша интеллектуалды контроллерлерді қашықтан бақылау, ақауларды анықтау, қашықтан коммутациялау және SCADA жүйесінің байланысы үшін біріктіруге болады.

Коммуналдық және өнеркәсіптік пайдаланушылар үшін артықшылықтар

• Ақаулықты жылдам оқшаулау және жүйенің сенімділігін арттыру
• Қысқартылған техникалық қызмет көрсету және пайдалану шығындары
• Ұзақ механикалық және электрлік қызмет ету мерзімі
• Жоғары пайдалану қауіпсіздігі және коммутация өнімділігі
• Экологиялық таза вакуумды үзу технологиясы
• Қатаң сыртқы орталарға қолайлы
• Оңай орнату және техникалық қызмет көрсету
• Смарт тор және SCADA үйлесімділігі

Орнату ортасына қойылатын талаптар

Оңтайлы өнімділік үшін 24 кВ полюсті автоматты ажыратқышты келесі жағдайларда орнату керек:

• Қоршаған орта температурасы -30°C пен +40°C аралығында
• Биіктігі 1500 метрден аспайды
• Қатты діріл немесе механикалық соққы жоқ
• Жоғары коррозиялық газдар немесе жарылғыш орталар жоқ
• Электрлік стандарттарға сәйкес жерге қосу

Неліктен біздің 24 кВ полюске орнатылған жоғары вольтты ажыратқышты таңдау керек?

• Кәсіби орта вольтты тарату құрылғыларын өндіруші
• Қатаң сапаны бақылау және зауыттық тестілеу
• OEM және ODM теңшеу қызметтері
• Сенімді вакуумдық үзу технологиясы
• Бәсекеге қабілетті зауыттық баға
• Жылдам жаһандық жеткізуді қолдау
• Кешенді техникалық көмек
• Ұзақ мерзімді сатудан кейінгі қызмет көрсету

Жиі қойылатын сұрақтар

24кВ полюске орнатылған жоғары вольтты ажыратқыштың негізгі қызметі қандай?

Ол жүктеме токтарын ауыстыру, шамадан тыс жүктеме токтарын үзу және орташа кернеулі электр қуатын тарату жүйелеріндегі қысқа тұйықталу ақауларын оқшаулау үшін қолданылады.

Ажыратқышты қашықтан басқаруға бола ма?

Иә. Қосымша интеллектуалды басқару блоктары қашықтан басқаруды, бақылауды, ақауларды диагностикалауды және SCADA байланысын қолдай алады.

Бұл автоматты ажыратқыш күн және жел энергиясы жобалары үшін жарамды ма?

Иә. Ол жаңартылатын энергия электр станцияларында, соның ішінде күн фотоэлектр станцияларында, жел электр станцияларында және энергия сақтау жобаларында кеңінен қолданылады.

Вакуумдық ажыратқыштардың SF6 ажыратқыштарынан қандай артықшылығы бар?

Вакуумдық ажыратқыштар экологиялық таза, аз техникалық қызмет көрсетуді қажет етеді, қызмет ету мерзімі ұзағырақ болады және SF6 газын өңдеу қажеттілігін жояды.

Сіз OEM және теңшелген сипаттамаларға қолдау көрсетесіз бе?

Иә. Біз жоба талаптарына сәйкес теңшелген конфигурацияларды, жұмыс механизмдерін, интеллектуалды контроллерлерді және брендинг қызметтерін ұсына аламыз.
