126 кВ сыртқы SF6 автоматты ажыратқыш

126 кВ сыртқы SF6 ажыратқышы (үлгі LW36-126) электр желісінің қосалқы станцияларына, коммуналдық тарату жүйелеріне және ірі өнеркәсіптік электр желілеріне арналған жоғары вольтты беру класындағы коммутациялық құрылғы болып табылады. Ол жүктеме тогын, шамадан тыс жүктеме тогын және қысқа тұйықталу тогын басқару, қорғау және коммутациялау үшін кеңінен қолданылады, сонымен қатар өзара қосылған қуат жүйелерінде сөндіргіш ретінде жұмыс істей алады.

Бұл 126 кВ сыртқы SF6 сөндіргіш күкіртті гексафторидті (SF6) газды доғаны сөндіру және оқшаулау ортасы ретінде қабылдайды, бір бағаналы, бір полюсті құрылыммен біріктірілген. Үзіліс кезінде өздігінен энергиямен доғаны сөндіру принципі доғаны тиімді салқындату және сөндіру үшін доға камерасының ішінде жоғары жылдамдықты газ ағынын жасайды, жоғары ақаулық жағдайында тұрақты үзіліс өнімділігін қамтамасыз етеді.

КТ басқарылатын қозғалтқыш серіппелі жұмыс механизмімен және үш сатылы механикалық байланыс жүйесімен жабдықталған LW36-126 дәл коммутация өнімділігін, жоғары механикалық сенімділікті және сыртқы ортада ұзақ мерзімді тамаша жұмыс тұрақтылығын ұсынады.

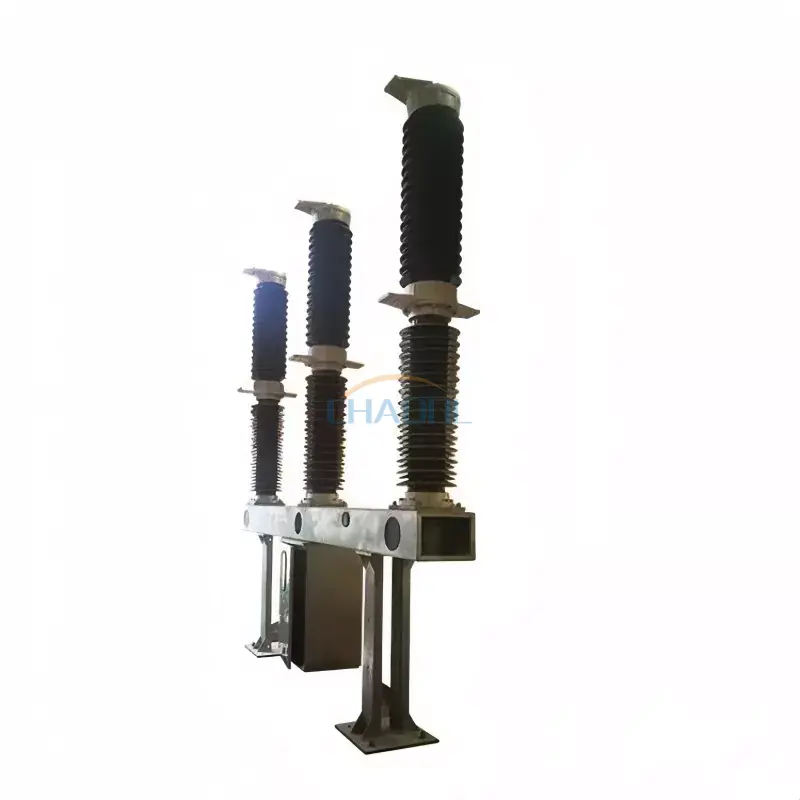

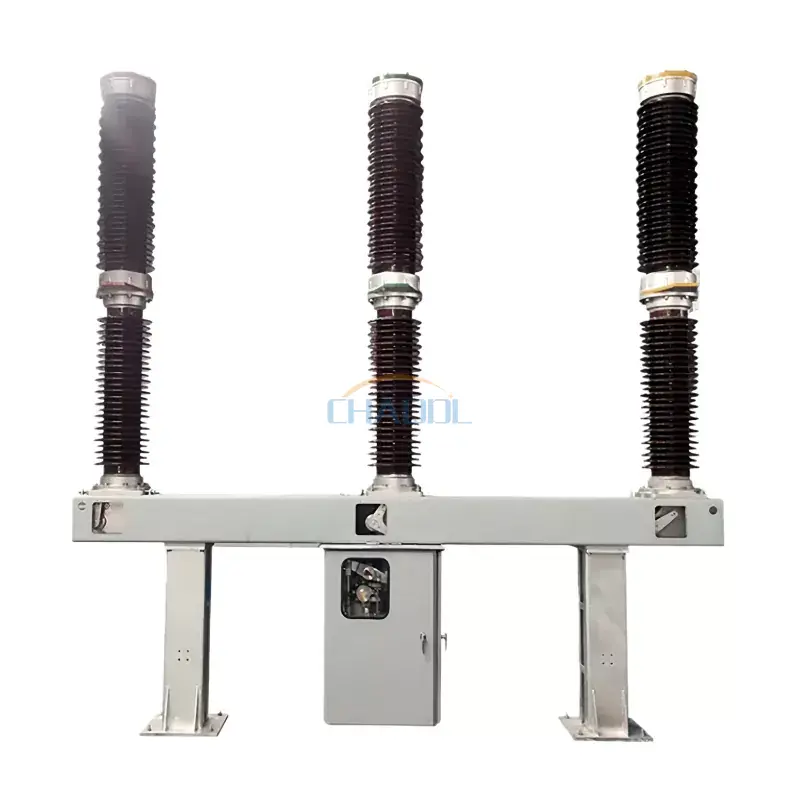

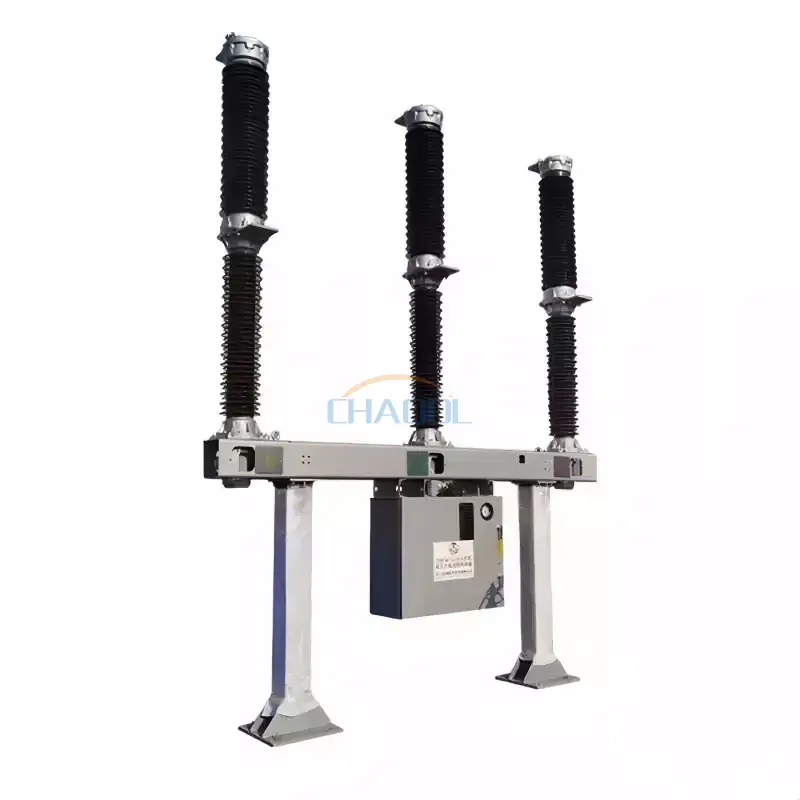

Өнімнің сыртқы түрі

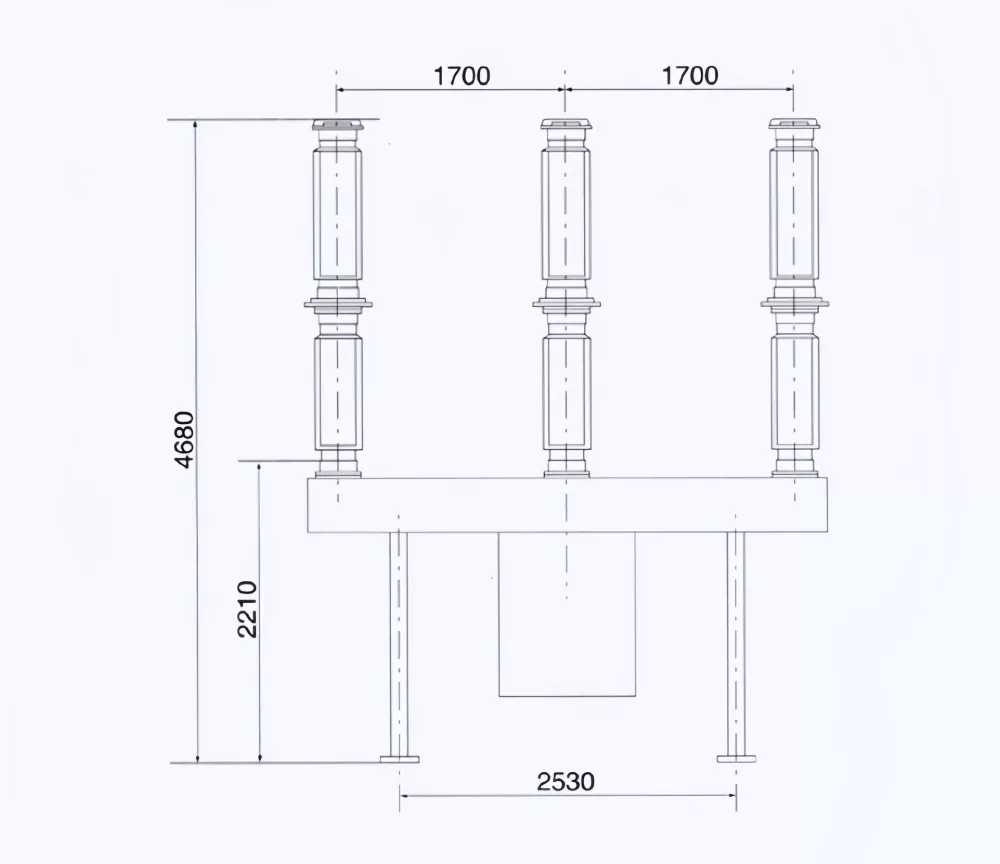

Өнім өлшемдерінің диаграммасы

Жұмыс ортасы

• Орнату биіктігі: теңіз деңгейінен ≤ 3000 метр
• Қоршаған орта температурасы: -30°C және +40°C
• Желдің максималды жылдамдығы: ≤ 34 м/с
• Ластану деңгейі: III класс (25 мм/кВ)

Техникалық параметрлер

Өнім ерекшеліктері

• Жетілдірілген SF6 газ оқшаулауы тамаша доғаның сөнуін және диэлектрлік өнімділікті қамтамасыз етеді.
• Бір бағаналы, бір үзіліспен жасалған тірек конструкциясы механикалық күрделілікті азайтады және сенімділікті арттырады.
• Тасымалдау деңгейіндегі ақаулық үзіліс үшін 40 кА дейін жоғары ажырату қуаты.
• КТ басқарылатын серіппелі жұмыс механизмі тұрақты және дәл коммутация жұмысын қамтамасыз етеді.
• Ластануға, желге және температура ауытқуларына төзімділігі жоғары қатал сыртқы орталарға қолайлы.
• Тор операторлары үшін төмен техникалық қызмет көрсету талаптарымен ұзақ механикалық қызмет ету.
• Заманауи қосалқы станцияларды автоматтандыру және қашықтан басқару жүйелерімен үйлесімді.

Өнімнің құрылымы және жұмыс принципі

126 кВ сыртқы SF6 сөндіргіші SF6 газбен толтырылған доға сөндіргіш камерасынан, ток трансформаторын біріктіруден, жұмыс механизмінен, оқшаулағыш тірек құрылымынан және болат қоршау жүйесінен тұрады. SF6 газы жоғары диэлектрлік беріктік пен үзілістен кейін жылдам қалпына келтіруді қамтамасыз ететін оқшаулағыш және доғаны сөндіретін орта ретінде әрекет етеді.

Ақаулық жағдайында жұмыс механизмі доғалық камераның ішінде жоғары жылдамдықты SF6 газ ағынын генерациялай отырып, қозғалатын контактіні ажыратуға жібереді. Бұл ауа ағыны доғаны тез салқындатады және деионизациялайды, бұл жоғары вольтты ақаулық токтардың қауіпсіз үзілуін қамтамасыз етеді. Үш сатылы механикалық байланыс жүйесі полюстің синхрондалған жұмысын және жоғары үзілу консистенциясын қамтамасыз етеді.

Қолданбалар

• Жоғары вольтты тарату қосалқы станциялары
• Электр желілерін біріктіру жүйелері
• Коммуналдық тарату және тарату желілері
• Су және жылу электр станциялары
• Өнеркәсіптік жоғары вольтты электр жүйелері
• Ірі инфрақұрылымдық және энергетикалық жобалар
• Темір жол және көлік энергетикалық жүйелері

Жиі қойылатын сұрақтар

а деген не126 кВ сыртқы SF6 автоматты ажыратқышүшін пайдаланылады?

Ол электр беру желілеріндегі жоғары вольтты электр тоғын үзу және басқару, ақаулар немесе коммутация жұмыстары кезінде қосалқы станциялар мен электр жүйелерінің қауіпсіз жұмысын қамтамасыз ету үшін қолданылады.

Неліктен SF6 газы автоматты ажыратқыштарда қолданылады?

SF6 газы ықшам жабдық өлшемін сақтай отырып, жоғары вольтты ақаулық токтарды тиімді тоқтатуға мүмкіндік беретін тамаша оқшаулау және доғаны сөндіру қасиеттеріне ие.

LW36-126 сыртқы орнатуға жарамды ма?

Иә. The126 кВ сыртқы SF6 автоматты ажыратқышсыртқы қосалқы станциялар үшін арнайы әзірленген және қоршаған ортаның қатал жағдайында сенімді жұмыс істей алады.

Дәстүрлі ажыратқыштардан қандай артықшылықтар бар?

Майға негізделген ажыратқыштармен салыстырғанда, SF6 автоматты ажыратқыштары жоғары сенімділікті, төмен техникалық қызмет көрсетуді, доғаның тез сөнуін және жоғары вольтты жағдайларда жақсы өнімділікті ұсынады.
