Автоматты қайта жабуы бар 33 кВ сыртқы сөндіргіш

TheАвтоматты қайта жабуы бар 33 кВ сыртқы сөндіргіш, сондай-ақ ZW32-40.5 сыртқы жоғары вольтты вакуумдық ажыратқыш ретінде белгілі, орташа вольтты әуе тарату желілеріне, қосалқы станцияларға, коммуналдық желілерге және смарт қуат тарату жүйелеріне арналған. Ол, ең алдымен, электрмен жабдықтаудың сенімді үздіксіздігін қамтамасыз ете отырып, жүктеме токтарын ауыстыру, шамадан тыс жүктеме токтарын үзу және қысқа тұйықталу ақауларын жою үшін қолданылады.

Жетілдірілген вакуумды үзу жүйесімен және интеллектуалды автоматты қайта жабу функциясымен жабдықталған бұл сыртқы вакуумдық ажыратқыш уақытша ақаулардан кейін қуатты автоматты түрде қалпына келтіріп, желі сенімділігін айтарлықтай жақсартады және үзіліс ұзақтығын қысқартады. Оның ықшам құрылымы, жеңіл дизайны және жоғары механикалық төзімділігі оны таратуды автоматтандырудың заманауи жобалары үшін тамаша шешім етеді.

ZW32-40,5 ажыратқышы 33 кВ және 40,5 кВ қуат жүйелеріне жарамды және жергілікті жұмысты, қашықтан басқаруды, ақауларды бақылауды және байланыс негізіндегі тарату желісін басқаруды қолдайды. Оны бүкіл әлем бойынша коммуналдық компаниялар, өнеркәсіптік нысандар, жаңартылатын энергия жобалары және ауылды электрлендіру желілері кеңінен пайдаланады.

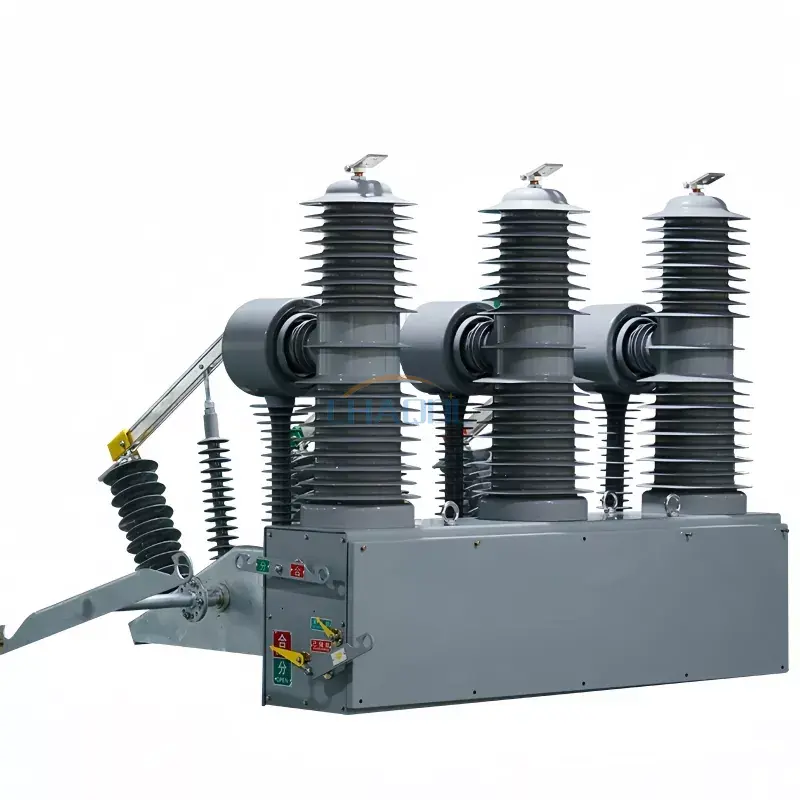

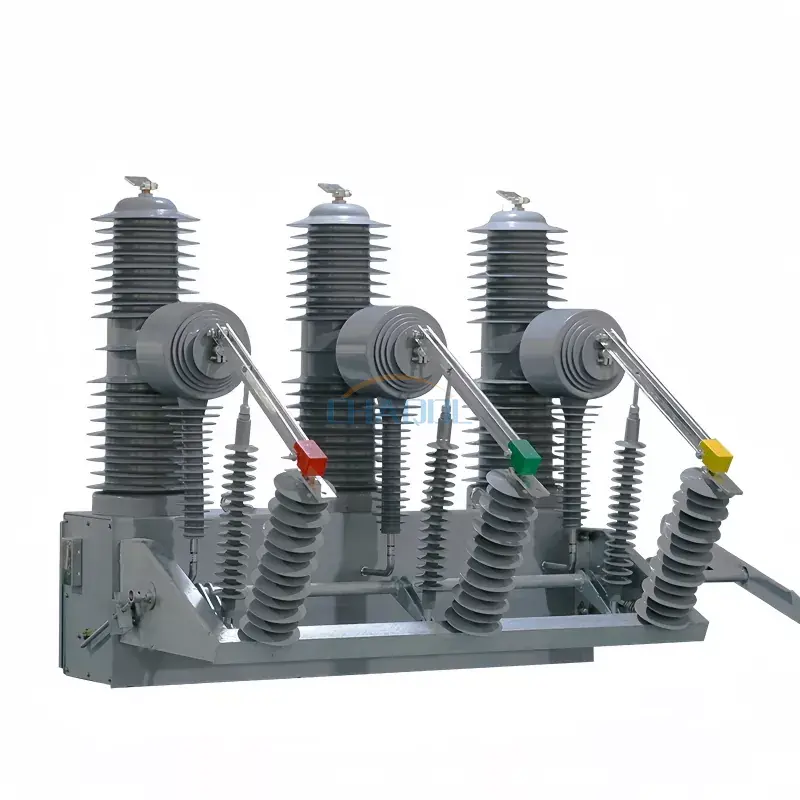

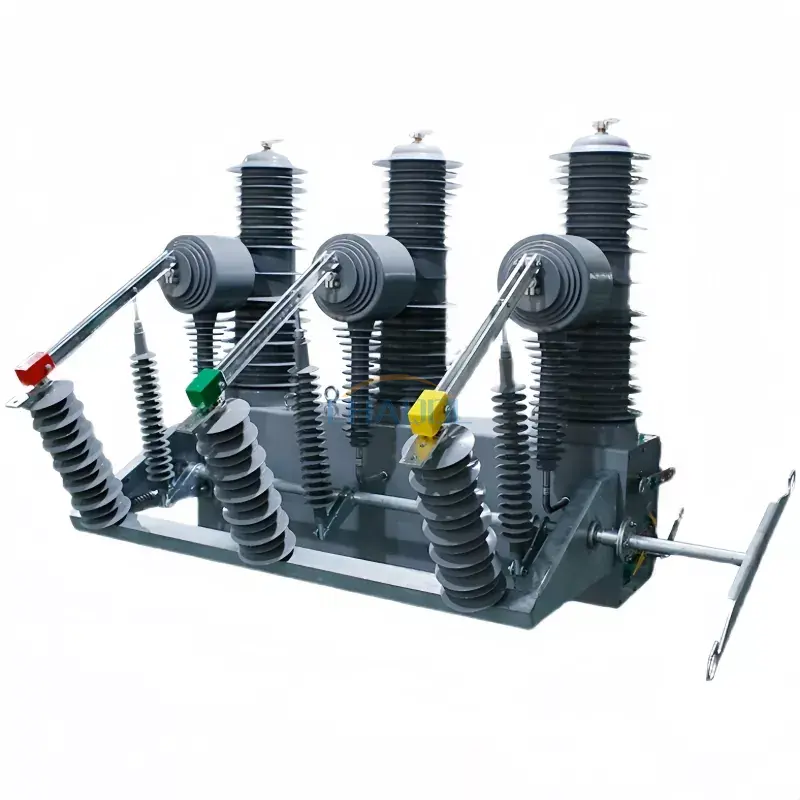

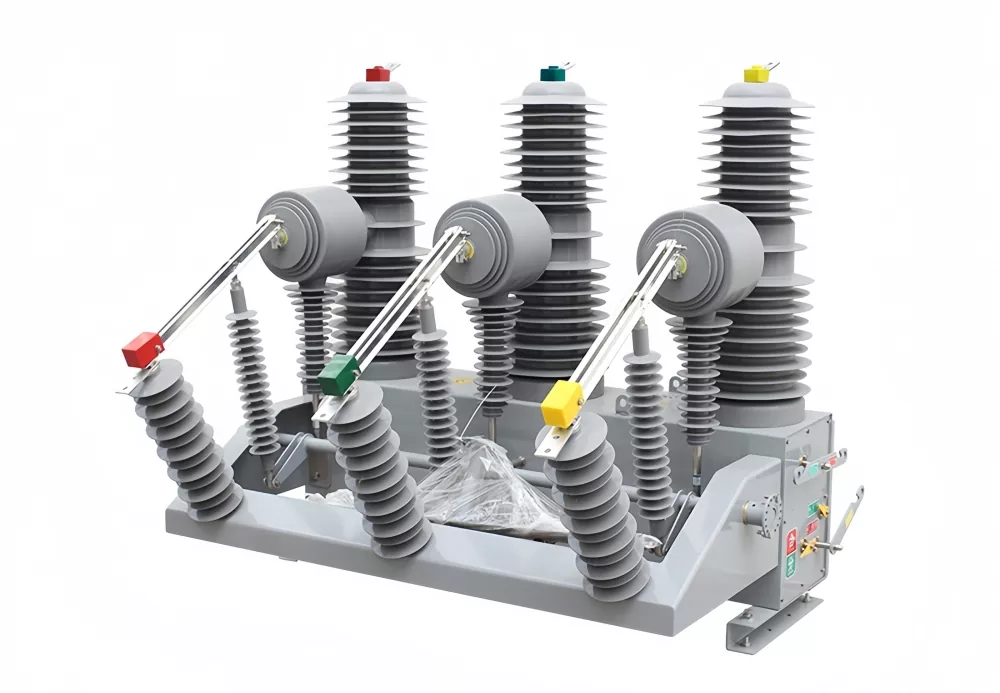

Өнімнің сыртқы түрі диаграммасы

Техникалық параметрлер

Негізгі мүмкіндіктер

• Біріктірілген автоматты қайта жабу функциясы қуат көзінің сенімділігін жақсартады және тоқтау уақытын қысқартады.
• Вакуумдық доғалық сөндіру технологиясы тамаша үзіліс өнімділігін және ұзақ қызмет ету мерзімін қамтамасыз етеді.
• 33 кВ және 40,5 кВ әуе тарату желілері мен қосалқы станциялар үшін қолайлы.
• 31,5КА дейін қысқа тұйықталудың жоғары ажырату қабілеті.
• Шағын құрылым және жеңіл дизайн тасымалдау мен орнатуды жеңілдетеді.
• Жергілікті операцияны, қашықтан басқаруды, телеметрияны және таратуды автоматтандыру жүйелерін қолдайды.
• Тығыздалған тірек конструкциясы оқшаулау өнімділігін және қоршаған ортаға төзімділікті арттырады.
• Техникалық қызмет көрсетуді қажет етпейтін вакуумдық сөндіргіш жабдықтың қызмет ету циклі бойына операциялық шығындарды азайтады.
• SCADA, смарт тор және коммуналдық желілерді бақылау жүйелерімен үйлесімді.
• 10 000 операцияға дейін ұзақ механикалық қызмет ету сенімді ұзақ мерзімді өнімділікті қамтамасыз етеді.

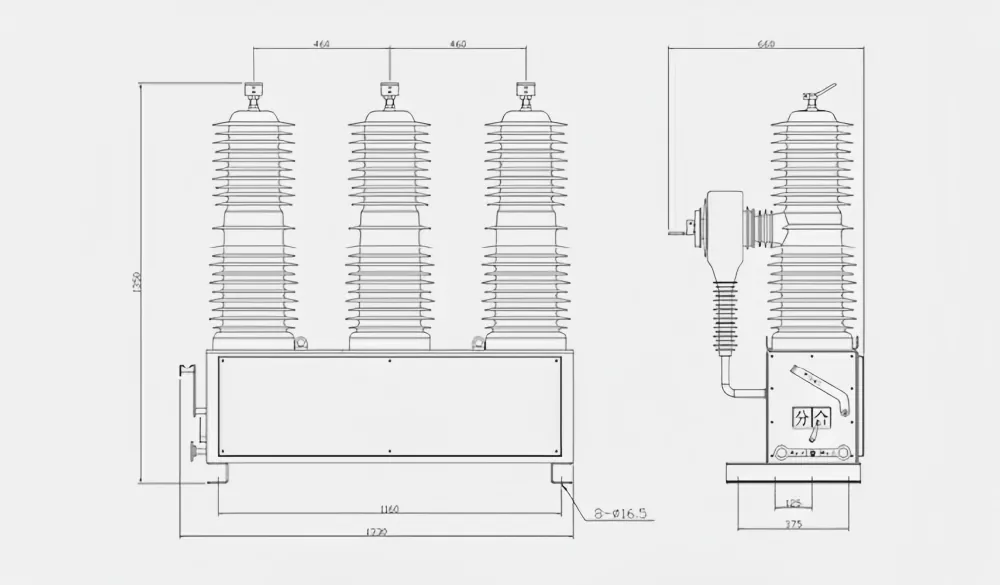

Өнім өлшемдерінің диаграммасы

Өнімнің құрылымы және жұмыс принципі

TheАвтоматты қайта жабуы бар 33 кВ сыртқы сөндіргішнегізінен біріктірілген тығыздалған тіректен, вакуумдық сөндіргіштен, ток трансформаторынан, жұмыс механизмінен, оқшауланған тірек құрылымынан және ауа райына төзімді қоршаудан тұрады. Шкаф тамаша механикалық қорғанысты және сыртқы ұзақ мерзімді беріктікті қамтамасыз ету үшін жоғары сапалы болаттан жасалған.

Ток трансформаторларын есептеу, бақылау және қорғау қолданбаларына арналған жоба талаптарына сәйкес конфигурациялауға болады. Тарату желісінде ақаулық орын алған кезде интеллектуалды контроллер қалыптан тыс жағдайларды жылдам анықтайды және вакуумдық ажыратқышқа ақаулық тоғын үзу үшін бұйрық береді. Найзағай соғуы немесе өтпелі желінің бұзылуы сияқты уақытша ақаулар үшін автоматты қайта жабу функциясы алдын ала орнатылған аралықтан кейін қуатты автоматты түрде қалпына келтіріп, қызмет көрсетудегі үзілістерді азайтады.

Зияткерлік контроллермен біріктірілген ажыратқыш жергілікті коммутация операцияларын, сондай-ақ байланыс интерфейстері арқылы қашықтан бақылау мен басқаруды қолдайды. Байланыс әдістері талшықты-оптикалық желілерді, байланыс кабельдерін, GPRS, CDMA, GSM немесе басқа коммуналдық байланыс жүйелерін қамтуы мүмкін, бұл оны смарт желі және таратуды автоматтандыру жобалары үшін тамаша шешім етеді.

Қолданбалар

БұлАвтоматты қайта жабуы бар 33 кВ сыртқы сөндіргішақауларды автоматты түрде оқшаулау және қызметті қалпына келтіру маңызды болып табылатын электр энергиясын беру және тарату жүйелерінде кеңінен қолданылады.

• Коммуналдық электр тарату желілері
• Әуе тарату желілері
• Электр қосалқы станциялары
• Ақылды желі жобалары
• Жаңартылатын энергия электр станциялары
• Өнеркәсіптік және тау-кен кәсіпорындары
• Қалалық және ауылды электрлендіру жүйелері
• Темір жол және көлік электрмен жабдықтау желілері

Жиі қойылатын сұрақтар

Автоматты қайта жабатын автоматты ажыратқыш дегеніміз не?

Автоматты қайта жабу автоматты ажыратқышы тарату желісінде уақытша ақаулар пайда болғаннан кейін қуатты автоматты түрде қалпына келтіре алады. Бұл қуат беру үздіксіздігін айтарлықтай жақсартады және соңғы пайдаланушылар үшін үзіліс ұзақтығын қысқартады.

Вакуумдық ажыратқыштың артықшылықтары қандай?

Вакуумдық ажыратқыштар доғаның тез сөнуін, жоғары сенімділікті, техникалық қызмет көрсетудің төмен талаптарын, ұзақ қызмет ету мерзімін және мұнай немесе SF6 газынсыз экологиялық таза жұмысты қамтамасыз етеді.

Бұл ажыратқышты смарт тор жүйесіне біріктіруге бола ма?

Иә. Ажыратқыш қашықтан бақылауды, қашықтан жұмыс істеуді, ақауларды диагностикалауды және SCADA және смарт торды автоматтандыру жүйелеріне біріктіруге болатын байланыс интерфейстерін қолдайды.

ZW32-40.5 вакуумдық ажыратқышы қай жерде жиі қолданылады?

Ол әдетте коммуналдық қосалқы станцияларда, әуе тарату желілерінде, жаңартылатын энергия жобаларында, өнеркәсіптік энергетикалық жүйелерде және ауылды электрлендіру инфрақұрылымында қолданылады.

Неліктен 33 кВ сыртқы автоматты қайта жабу құрылғысын таңдау керек?

33 кВ сыртқы автоматты қайта жабу құрылғысы желінің сенімділігін жақсартады, үзіліс уақытын азайтады, техникалық қызмет көрсету шығындарын азайтады және заманауи қуат тарату жүйелерінің ақауларын басқару тиімділігін арттырады.
