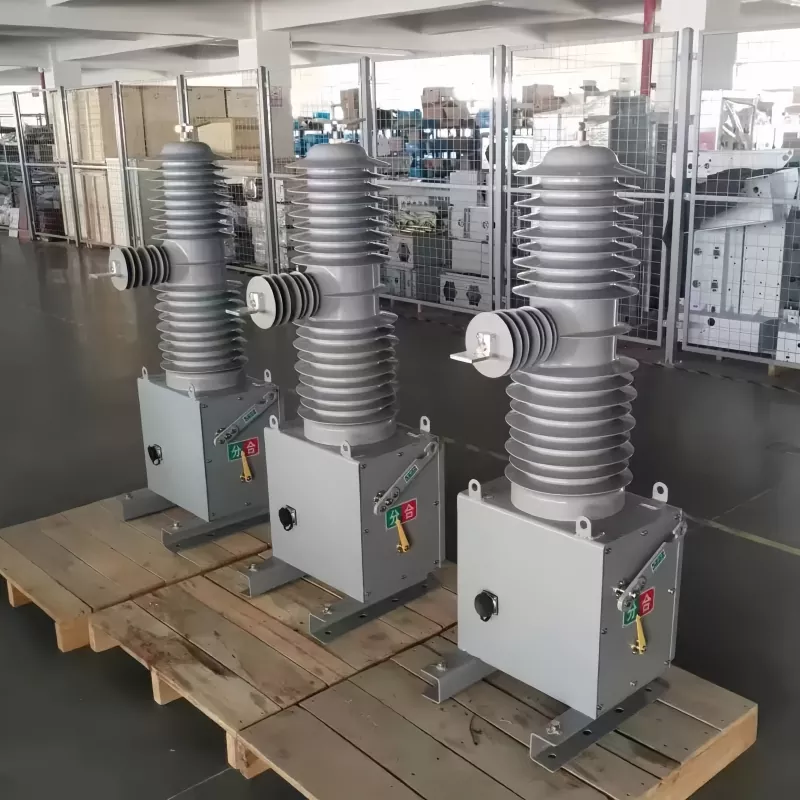

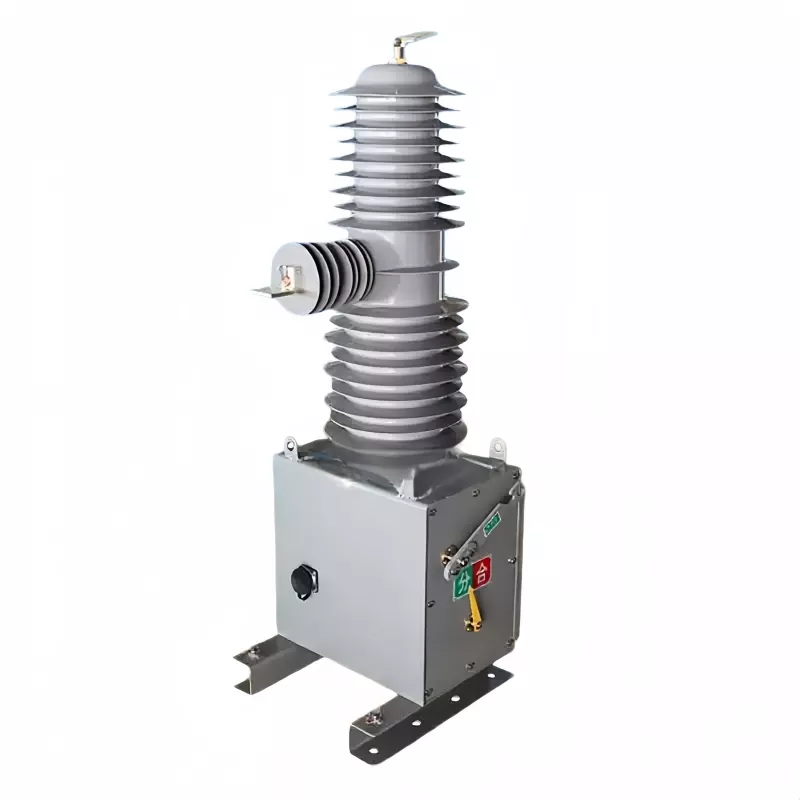

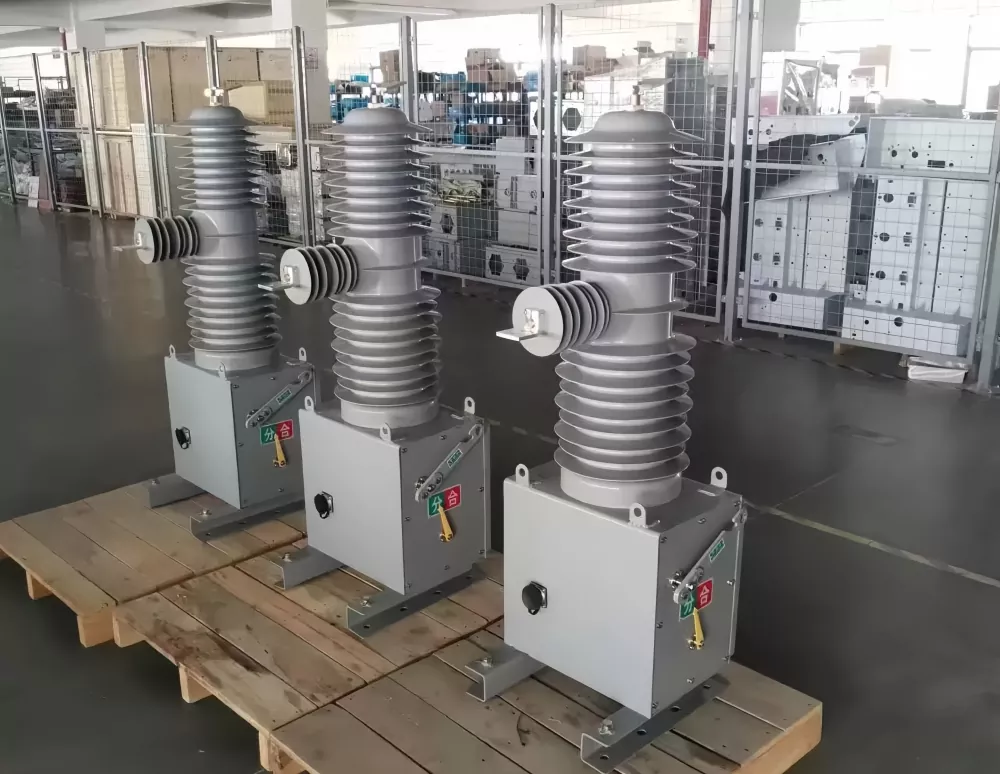

The33 кВ бір полюсті сыртқы сөндіргішорташа вольтты әуе тарату жүйелерінде сенімді коммутацияға және қорғауға арналған. Ол қазіргі заманғы электр желілерінде жүктеме тогын, ақаулық токты және қысқа тұйықталу жағдайларын үзу үшін кеңінен қолданылады. Берік сыртқы құрылымы және оңтайландырылған доға сөндіргіш өнімділігі бар бұл жабдық қоршаған ортаның қатал жағдайларында да тұрақты жұмысты қамтамасыз етеді.
Тұрақты магнитті жұмыс механизмімен және жоғары берік оқшаулағыш компоненттерімен құрастырылған33 кВ бір полюсті сыртқы сөндіргішжылдам әрекет етуді, ұзақ қызмет ету мерзімін және минималды техникалық қызмет көрсету талаптарын қамтамасыз етеді, бұл оны инженерлік желілерге, қосалқы станцияларға және өнеркәсіптік электр тарату жүйелеріне қолайлы етеді.
|
Жоба |
Сандық мән |
|
Номиналды кернеу |
35 кВ |
|
Номиналды ток |
630/1250A |
|
Номиналды жиілік |
50/60 Гц |
|
1 минуттық қуат жиілігінің кернеуіне төтеп беру |
80/95 кВ |
|
Найзағай импульсіне төтеп беретін кернеу (ең жоғары) |
185 кВ |
|
Номиналды қысқа тұйықталу тогы |
20/25/31,5 кА |
|
Номиналды қысқа тұйықталу тогы (ең жоғары) |
80 кА |
|
Номиналды шыңға төзімді ток |
80 кА |
|
4S қысқа мерзімді төзімді ток |
31,5 кА |
|
Номиналды операциялық цикл |
Ашық–0,3с–Жабу/Ашу–180сек–Жабу/Ашу–180сек–Жабу/Ашу–60сек–Қалпына келтіру |
|
Номиналды қысқа тұйықталуларды ажырату операциялары |
30 рет |
|
Механикалық өмір |
20 000 рет |
|
Тұрақты магнит механизмін басқару кернеуі |
DC220V |
|
Екінші реттік тізбектің 1 минуттық қуат жиілігінің кернеуіне төзімділік сынағы |
2 кВ |
|
Параметр аты |
Деректер |
|
Байланыс Gap |
18±1 мм |
|
Overtravel компаниясына хабарласыңыз |
4±0,5 мм |
|
Ашылу жылдамдығы |
1,4-1,8 м/с |
|
Жабу жылдамдығы |
0,8-1,2 м/с |
|
Контактіні жабу уақыты |
<=5 мс |
|

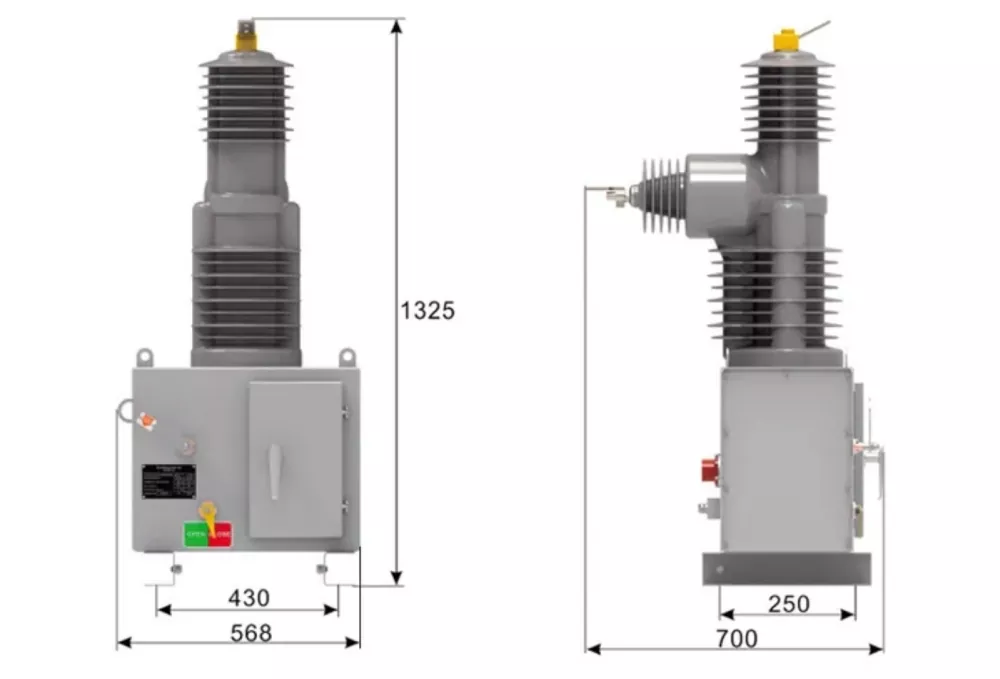

Фазадан фазаға орталық қашықтық |
560±2 мм |
|
Үш фазалы коммутация асинхрониясы |
<=3 мс |
|
Фазалық өткізгіш контур кедергісі |
μΩ |
|
Жабу уақыты |
25-45 мс |
|
Ашылу уақыты |
20-45 мс |
|
Салмағы |
100 кг |
дұрыс орнату33 кВ бір полюсті сыртқы сөндіргішұзақ мерзімді сенімділік пен қауіпсіз жұмысты қамтамасыз ету үшін маңызды. Құрылғыны тұрақты тірек конструкциясына немесе дұрыс жерге қосу қосылымы бар болат жақтауға орнату керек.
Орнатқаннан кейін механизмнің біркелкі жұмыс істеуін және дұрыс жұмыс уақытын қамтамасыз ету үшін жүктемесіз ауыстырып-қосу сынағы жүргізілуі керек.
1. Қоршаған ортаның температурасы: -30°C - +60°C;
2. Биіктігі: 2000 метрден аспайды;
3. Жел жылдамдығы: 34 м/с аспайды;
4. Тарату құрылғылары мен басқару жабдығының сыртынан туындайтын діріл немесе сейсмикалық белсенділік шамалы;
5. Ластану дәрежесі: IV деңгей;
6. Сақтау температурасы: -40°C және +85°C.
1-сұрақ: 33кВ бір полюсті сыртқы сөндіргіштің негізгі қызметі қандай?
A: Ол орташа вольтты әуе тарату жүйелеріндегі ақаулық токтарды үзу және оқшаулау үшін қолданылады, тордың қауіпсіз жұмысын және төменгі ағынды жабдықты қорғауды қамтамасыз етеді.
2-сұрақ: Бұл автоматты ажыратқыш қатал сыртқы ортада жұмыс істей ала ма?
A: Иә, ол жоғары ластануға, қатты желге және кең температура ауытқуларына арналған, бұл оны ұзақ мерзімді ашық ауада пайдалануға жарамды етеді.
3-сұрақ: 33кВ бір полюсті сыртқы сөндіргіш тұрақты техникалық қызмет көрсетуді қажет ете ме?
A: Жабық механизмі мен берік құрамдас бөліктерінің арқасында дизайн қалыпты жұмыс жағдайында техникалық қызмет көрсетуді қажет етпейді.
4-сұрақ: Орнату әдісінің қандай түрі ұсынылады?
A: Оңтайлы қауіпсіздік пен өнімділік үшін сенімді жерге тұйықталуы бар тірекке орнатылған орнату ұсынылады.
5-сұрақ: Ол қандай қорғаныс деңгейін қолдайды?
A: Ол жоғары оқшаулау және ластануға төзімділік үшін жасалған, IV деңгейлі ластану орталарына жарамды.
