TheСыртқы жоғары вольтты ажыратқыш40,5 кВ-тан 220 кВ-қа дейінгі сыртқы айнымалы ток қуат жүйелерінде тізбекті сенімді оқшаулау үшін әзірленген. Ол жоғары вольтты жағдайларда көрінетін оқшаулау мен механикалық қауіпсіздікті қажет ететін қосалқы станцияларда, электр беру желілерінде және желілік коммутациялық станцияларда кеңінен қолданылады.
Бұл GW4 сериясы қатты жаңбыр, мұз, жел жүктемесі және қоршаған ортаның ластануы сияқты қатал ауа райы жағдайында тұрақты жұмысты қамтамасыз ететін берік ашық аспан астындағы құрылыммен жасалған. Ол торды автоматтандырудың әртүрлі деңгейлері үшін икемділікті қамтамасыз ететін қолмен және моторлы жұмыс режимдерін қолдайды.

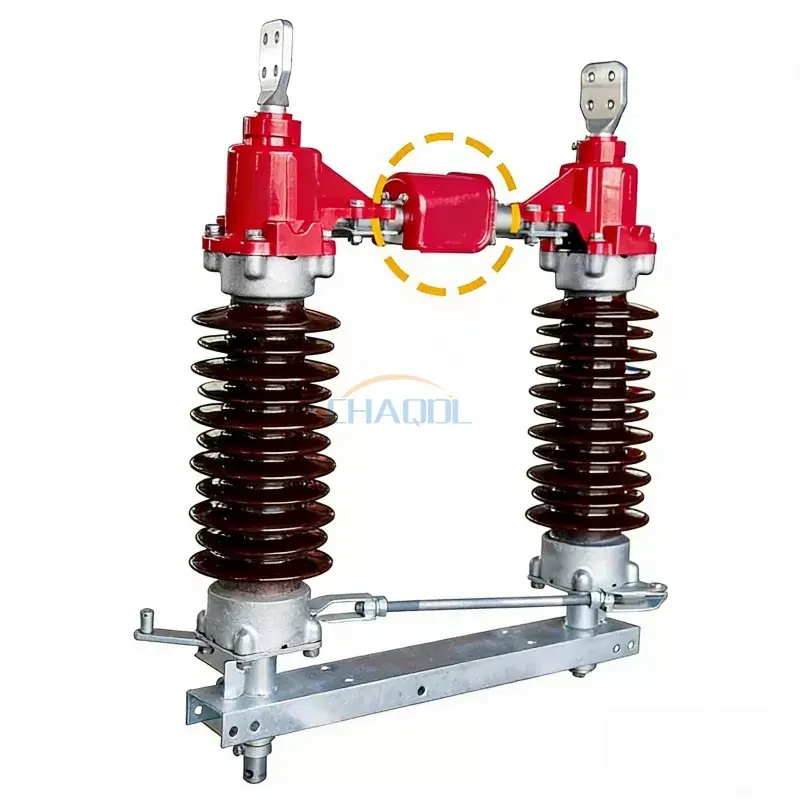

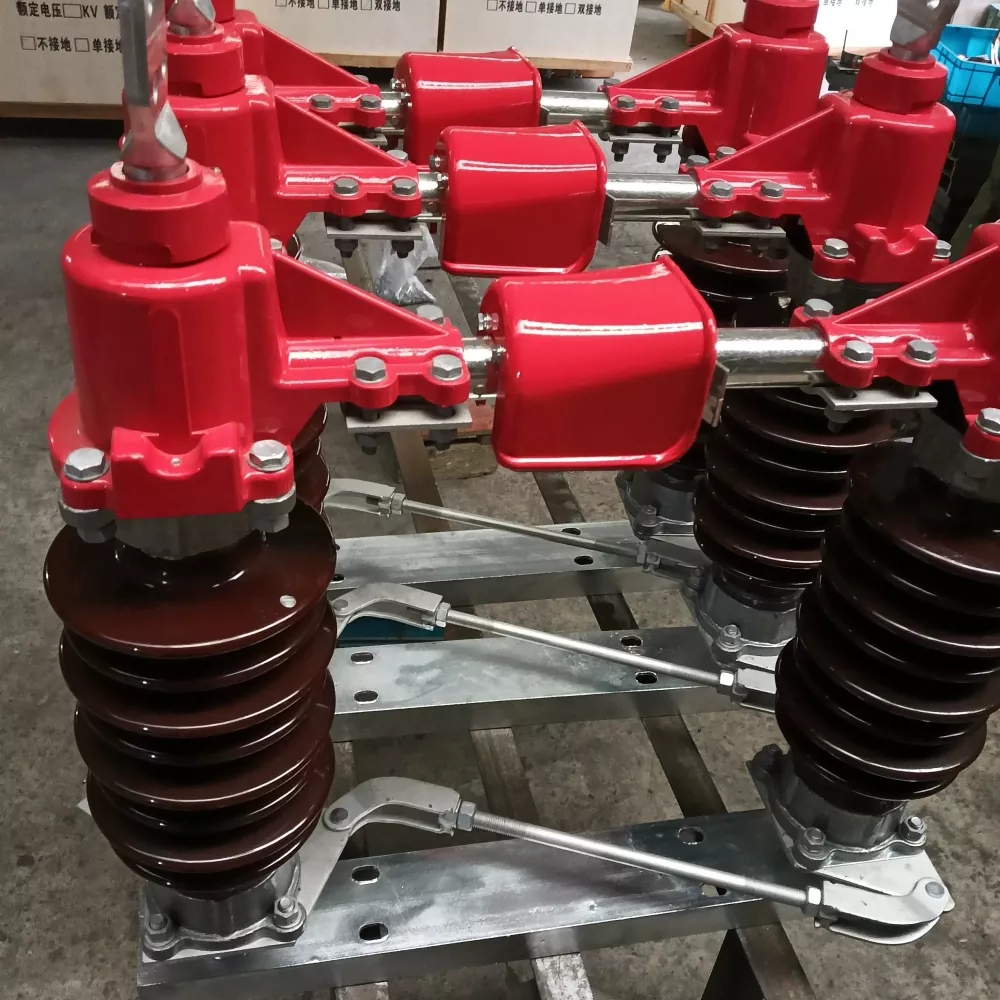

Коммутатор фарфор бағаналы оқшаулағыштары, өткізгіш түтіктері және жоғары берік мырышталған болаттан жасалған негіз жақтауы бар көлденең айналмалы пышақтың құрылымын қабылдайды. Механикалық байланыстыру жүйесі синхрондалған үш фазалы жұмысты қамтамасыз етеді, коммутация кезінде туралану қаупін азайтады.
Дәстүрлі изоляторлармен салыстырғанда, бұлСыртқы жоғары вольтты ажыратқышбайланыс қысымының біркелкілігін жақсартады және өткізгіш қосылыстардағы тотығуды азайтады, ұзақ мерзімді сыртқы қолданбаларда қызмет ету мерзімін айтарлықтай ұзартады.
|
Жоба атауы |
Параметр мәні |
||||||
|
Номиналды кернеу |
40,5 кВ |
72,5 кВ |
126 кВ |
||||
|
Номиналды оқшаулау деңгейі |
1 минуттық қуат жиілігіне төзімді кернеу |
95/115 КВ |
140/160 КВ |
230/245кВ |
|||
|
Найзағай импульсіне төтеп беретін кернеу |
185/215 КВ |
325/375 КВ |
550/630 КВ |
||||
|
Номиналды жиілік |
50 Гц |
||||||
|
Номиналды ток |
400/630/1000А |
1250/1600/2000A |
3150/4000A |
||||
|
Номиналды қысқа уақытқа төзімді ток |
16/20/31,5кА |
31,5/40кА |
50кА |
||||
|
Номиналды шыңға төзімді ток |
40/50/63кА |
80/100кА |
125кА |
||||
|
Қысқа тұйықталудың номиналды ұзақтығы |
4/2 с |
||||||
|
Номиналды терминалдық механикалық жүктеме |
Көлденең бойлық жүктеме |
750Н |
1000Н |
||||
|
Көлденең бүйірлік жүктеме |
500Н |
750Н |
|||||
|
Тік күш |
750Н |
1000Н |
|||||
|
Механикалық өмір |
2000 рет |
||||||
|
Қолмен басқарылатын механизм |
Жерге қосусыз |
CS11(F) |
|||||
|
Бір реттік жерге қосу |
CS 8-6D(F) |
||||||
|
Қосарлы жерге қосу |
Негізгі кескіш CS14G, жерге кескіш CS11 |
||||||
|
Басқару тізбегінің кернеуі |
AC 220/380, DC 220 |
||||||
|
Қозғалтқышпен жұмыс істейтін механизм |
Үлгі |
CJ5/CJ6 |
|||||
|
Қозғалтқыш кернеуі |
AC220/380， DC220 |
||||||
|
Басқару тізбегінің кернеуі |
AC220， DC220 |
||||||
|
Ашылу уақыты (ажыратқыштың) |
6±1с |
||||||
|
Өнім салмағы |
Жерге қосылмаған |
360 кг |
500 кг |
700 кг |
|||
|
Бір реттік жерге қосу |
410 кг |
600 кг |
800 кг |
||||
|
Қосарлы жерге қосу |
460 кг |
700 кг |
900 кг |
||||

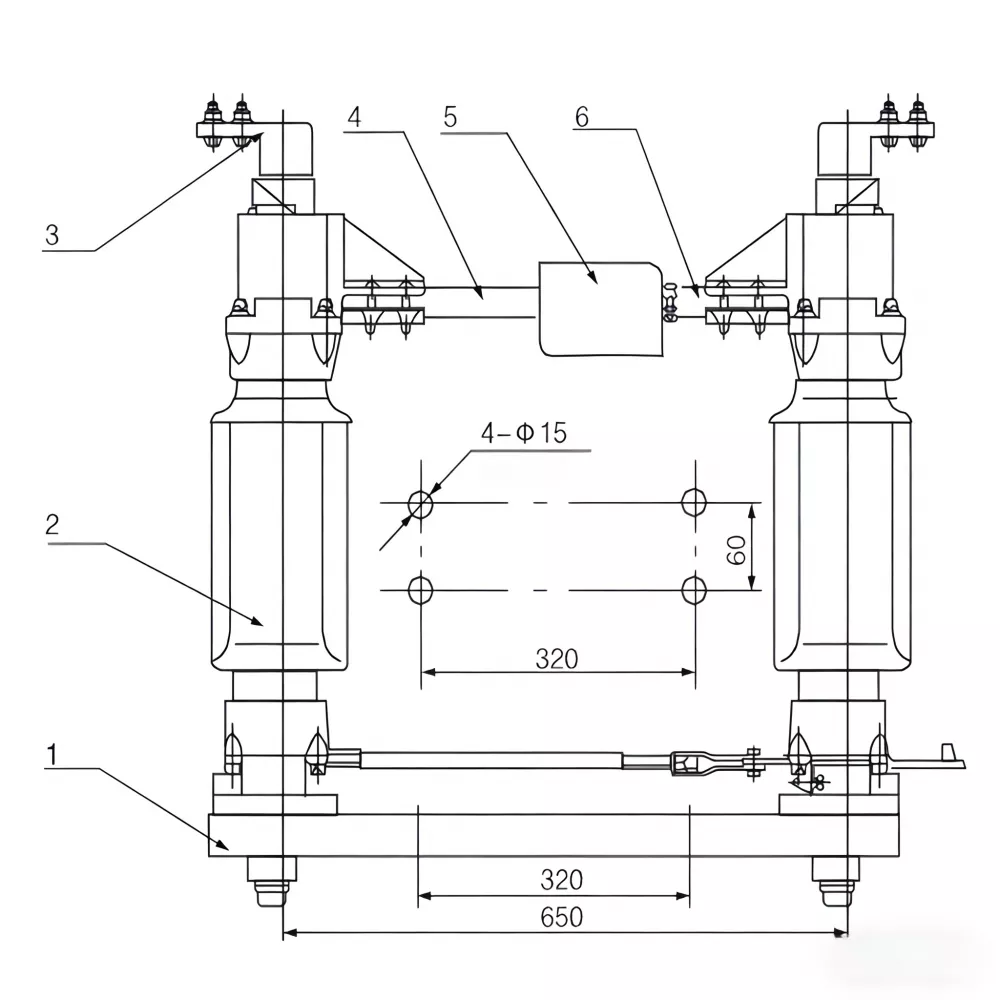

GW4 сериясының құрылымдық шолуы
1. Негіз
2. Тірек изоляторы
3. Сымды терминал
4. Тұрақты өткізгіш түтік
5. Шаршы су жабыны
6. Жылжымалы өткізгіш түтік

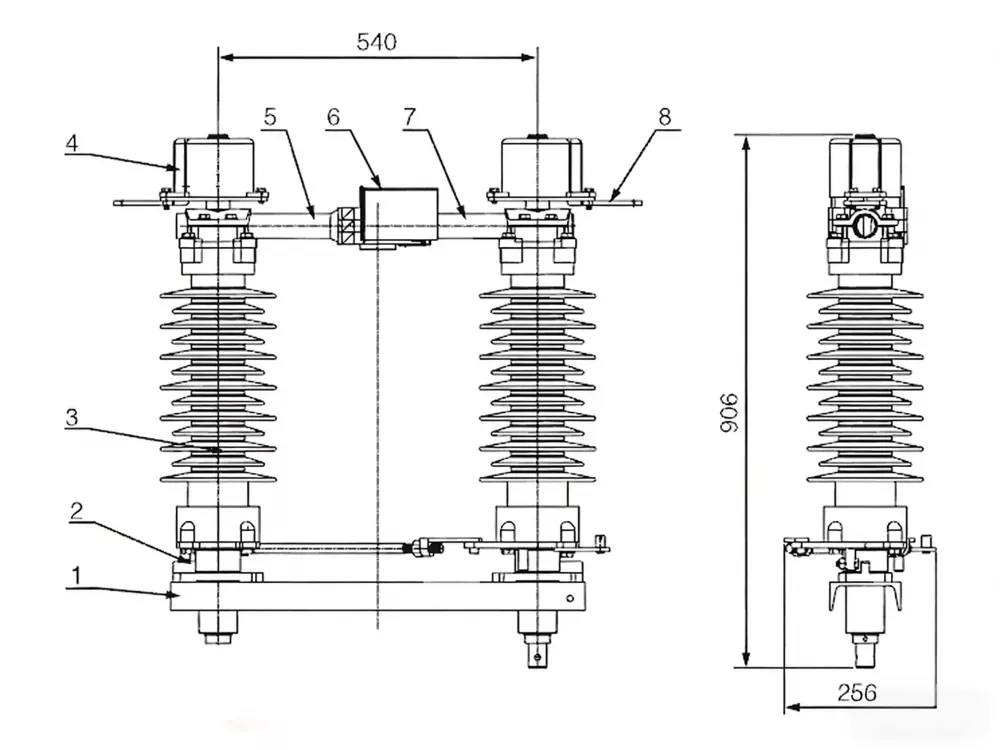

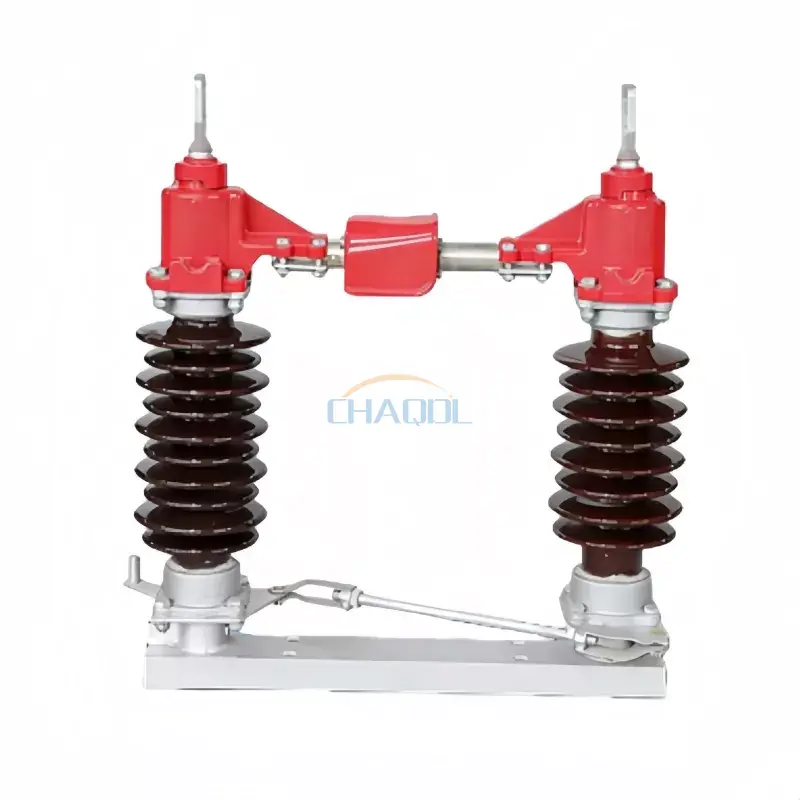

Бір полюсті конфигурация
1. Арналы болат кронштейн
2. Тірек базасы
3. Оқшаулау бағанасы
4. Оң жақ шығыс терминалы
5. Цилиндрлік ұшы өткізгіш өзек
6. Жаңбыр жамылғысы
7. Контактілі өткізгіш өзек
8. Сол жақ шығыс терминалы

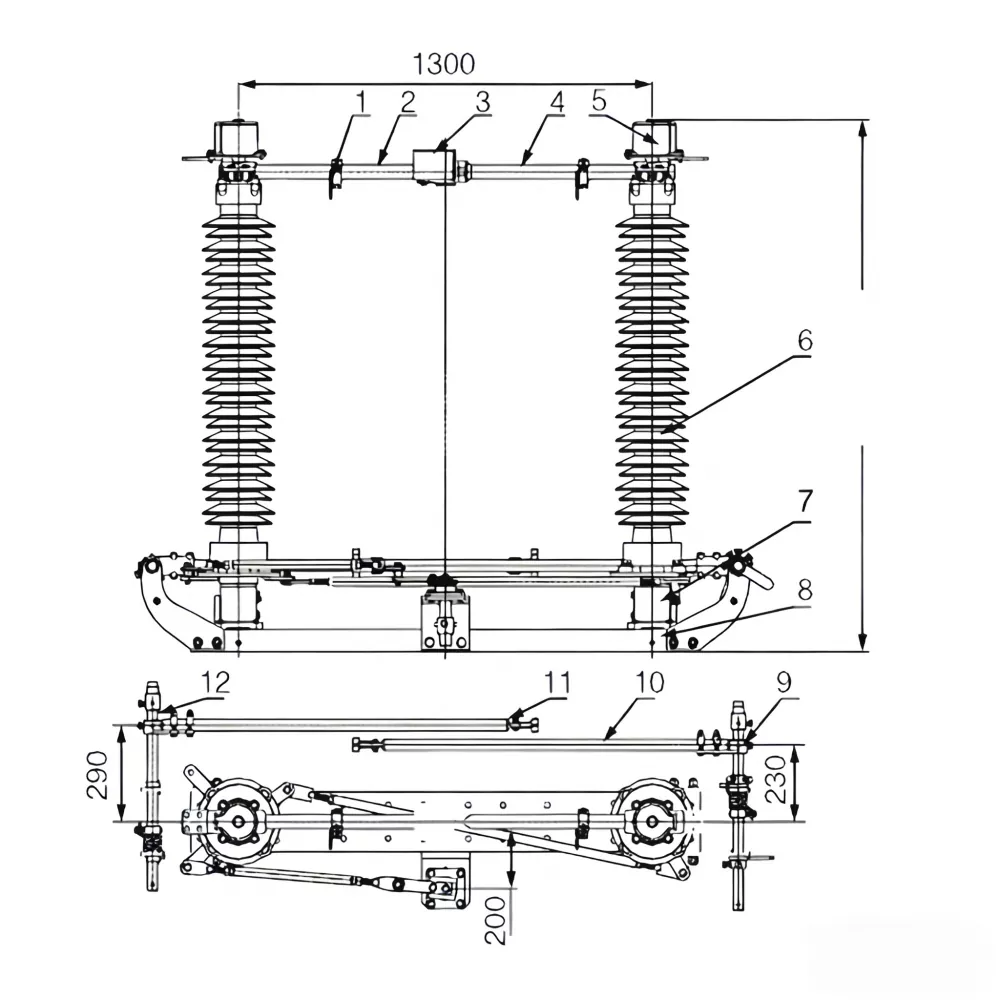

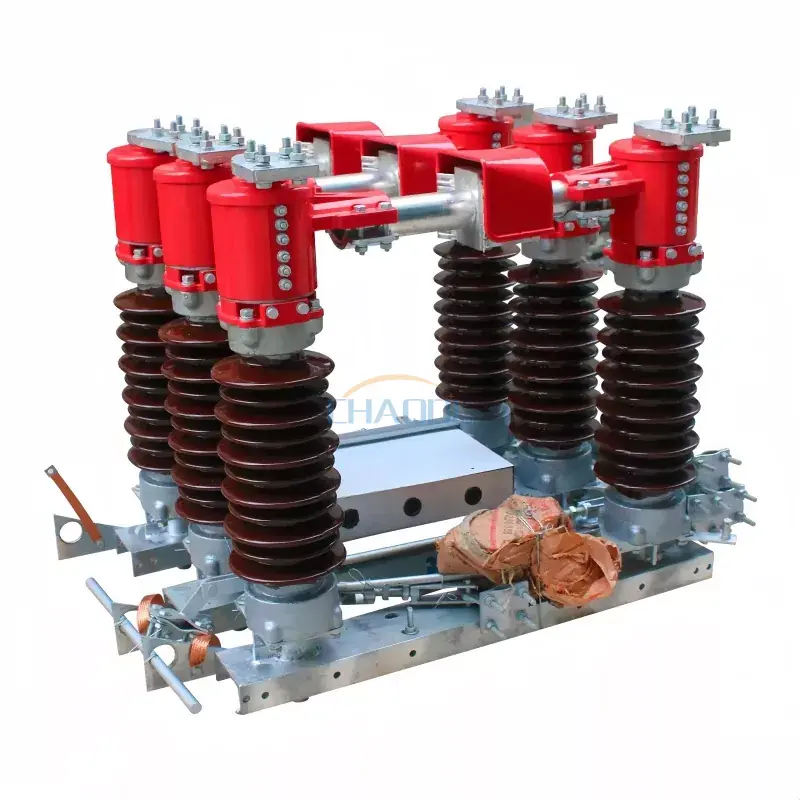

126кВ жоғары вольтты құрылым
1. Жерге қосқыштың бекітілген контактісі
2. Контактілі бағыттаушы өзек
3. Тот баспайтын болаттан жасалған жаңбыр жамылғысы
4. Цилиндрлік өткізгіш өзек
5. Икемді қосылым терминалы блогы
6. Оқшаулағыш тірек
7. Мойынтіректердің корпусы
8. Негізгі жақтауды орнату
9. Оң жақ жерге қосу қосқышы жинағы
10. Жерге қосқыш болат құбыр
11. Жерге қосқыштың қозғалмалы контактісі
12. Сол жақ жерге қосқыш жинағы
| Салыстыру элементі | GW4 сериялы сыртқы жоғары вольтты ажыратқыш | Дәстүрлі нарық өнімдері |
| Құрылымдық тұрақтылық | Синхрондалған үш фазалы байланысы бар арматураланған болат негіз | Сәйкессіздік қаупі жоғары тәуелсіз фазалық жұмыс |
| Байланыс өнімділігі | Тотығуға төзімділігі төмендетілген оңтайландырылған өткізгіш түтік | Ұзақ мерзімді тозуға бейім стандартты мыс контактісі |
| Ауа райына төзімділік | Жаңбыр, мұз, жел және ластаушы орталарға арналған | Қатаң сыртқы жағдайлардан шектеулі қорғаныс |
| Жұмыс режимі | Қолмен және мотормен басқарылатын жұмысты қолдайды | Көбінесе қолмен жұмыс істейтін жүйелер |
| Техникалық қызмет көрсету талабы | Ұзақ тексеру аралықтары бар төмен техникалық қызмет көрсету | Жиі техникалық қызмет көрсету қажет |
Сыртқы жоғары вольтты ажыратқыш келесі жағдайларда кеңінен қолданылады:
Бірқалыпты механикалық жұмысты қамтамасыз ету үшін айналмалы білік пен оқшаулағыш тірек құрылымын дұрыс теңестіру өте маңызды. Негізгі жақтау сенімді жерге тұйықталған болуы керек және жұмыс механизмі жүктемесіз жағдайда қауіпсіз коммутация өнімділігін қамтамасыз ету үшін қуаттандыру алдында сынақтан өтуі керек.
1-сұрақ: Бұл сыртқы жоғары вольтты ажыратқыштың негізгі функциясы қандай?
Ол қауіпсіз техникалық қызмет көрсетуді және жүйе жұмысын қамтамасыз ету үшін жоғары вольтты тізбектердің көрінетін оқшаулануын қамтамасыз етеді.
2-сұрақ: Бұл қосқыш қатты сыртқы ауа райы жағдайында жұмыс істей ала ма?
Иә, ол ластану, жаңбыр, мұз және жел жүктемесі жағдайларын қоса, төтенше сыртқы орталарға арналған.
3-сұрақ: GW4 сериясының стандартты оқшаулағыштардан айырмашылығы неде?
Ол кәдімгі үлгілермен салыстырғанда жақсартылған механикалық синхрондау, күшті коррозияға төзімділік және ұзақ пайдалану мерзімін ұсынады.
4-сұрақ: Моторлы жұмыс бар ма?
Иә, жоба талаптарына байланысты қолмен де, қозғалтқышпен де басқарылатын механизмдерді конфигурациялауға болады.
5-сұрақ: Бұл жабдықты қандай салалар жиі пайдаланады?
Ол электр энергиясын жеткізуде, қосалқы станцияларда, жаңартылатын энергия жүйелерінде және ауыр өнеркәсіптік электр желілерінде кеңінен қолданылады.
