40,5 кВ сыртқы ажырату қосқышы

Model:GW5-40.5

Anqiang Power компаниясының тәуелсіз әзірлеген 40,5 кВ сыртқы ажыратқыш қос бағаналы, көлденең үзіліс, орталықтан ашылатын түрі және бір немесе екі жағында жерге қосу қосқыштарымен жабдықталуы мүмкін. Бұл 40,5 КВ, 72,5 КВ және 126 КВ номиналды кернеу деңгейлері бар айнымалы ток 50 Гц қолданбаларына жарамды сыртқы жоғары вольтты құрылғы. Біз оны сызбаларға немесе тұтынушы талаптарына сәйкес реттей аламыз.

Сұрау жіберу

Өнім Сипаттамасы

GW5 сериясы40,5 кВ сыртқы ажырату қосқышыайнымалы ток 50 Гц жағдайында жұмыс істейтін орташа және жоғары вольтты тарату және тарату желілеріне арналған. Ол қосалқы станциялар мен электр станцияларында жүктеме тогы жоқ кернеу астында тізбектерді қауіпсіз оқшаулау үшін кеңінен қолданылады. Құрылым қатал сыртқы ортада тұрақты электрлік тазартуды және күшті механикалық сенімділікті қамтамасыз ететін қос бағаналы көлденең V типті ашу механизмін қабылдайды.

Дәстүрлі оқшаулағыш қосқыштармен салыстырғанда, бұл40,5 кВ сыртқы ажырату қосқышыжелге төзімділікті, ластануға қарсы өнімділікті және тұрақты байланыс жүйесін қамтамасыз етеді, бұл оны жағалаудағы, шөлді және ылғалдылығы жоғары аймақтарда ұзақ мерзімді пайдалануға жарамды етеді.

Негізгі дизайн мүмкіндіктері

Тұрақтылықты арттыру үшін V-тәрізді қос бағаналы көлденең ашылатын құрылым
Беріктігі жоғары фарфор немесе композитті оқшаулағыштары бар модульдік тірек конструкциясы
Қолмен және моторлы жұмыс режимдерін қолдайды
Қосымша жерге қосу конфигурациялары: жерге қосылмаған, бір жерге тұйықталған, қос жерге тұйықталған
Қауіпсіздік үшін негізгі қалақ пен жерге қосу қалақшасы арасындағы механикалық блоктау жүйесі
Сыртта ұзақ мерзімді қызмет көрсету үшін жақсартылған коррозияға төзімділік

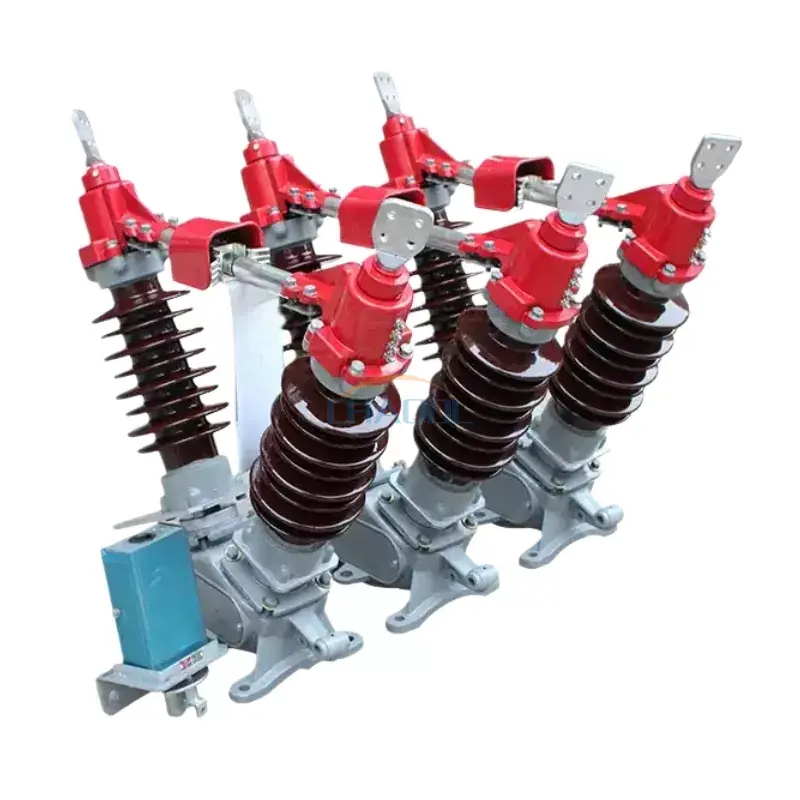

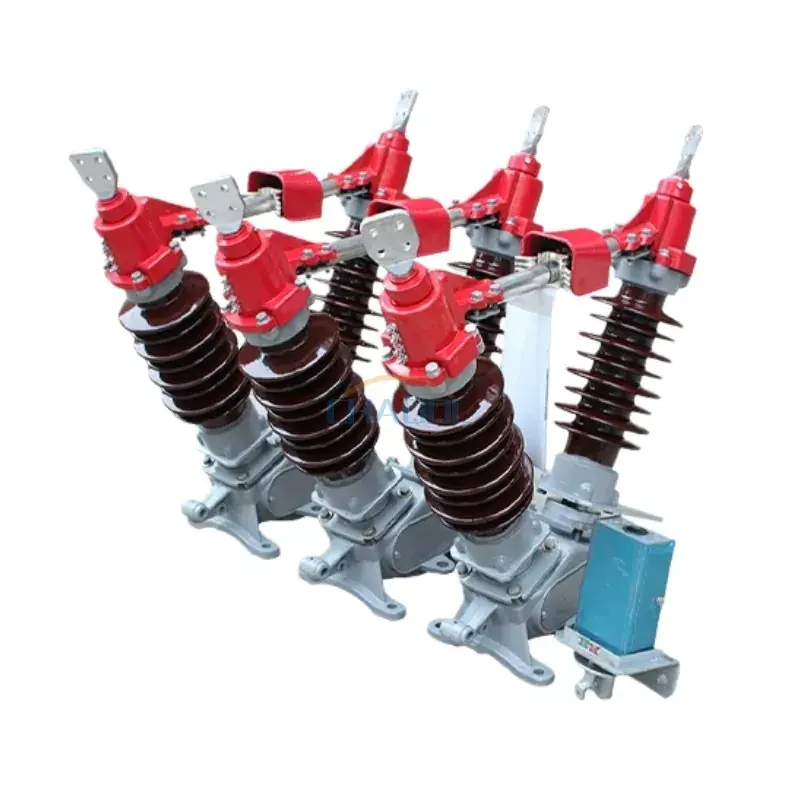

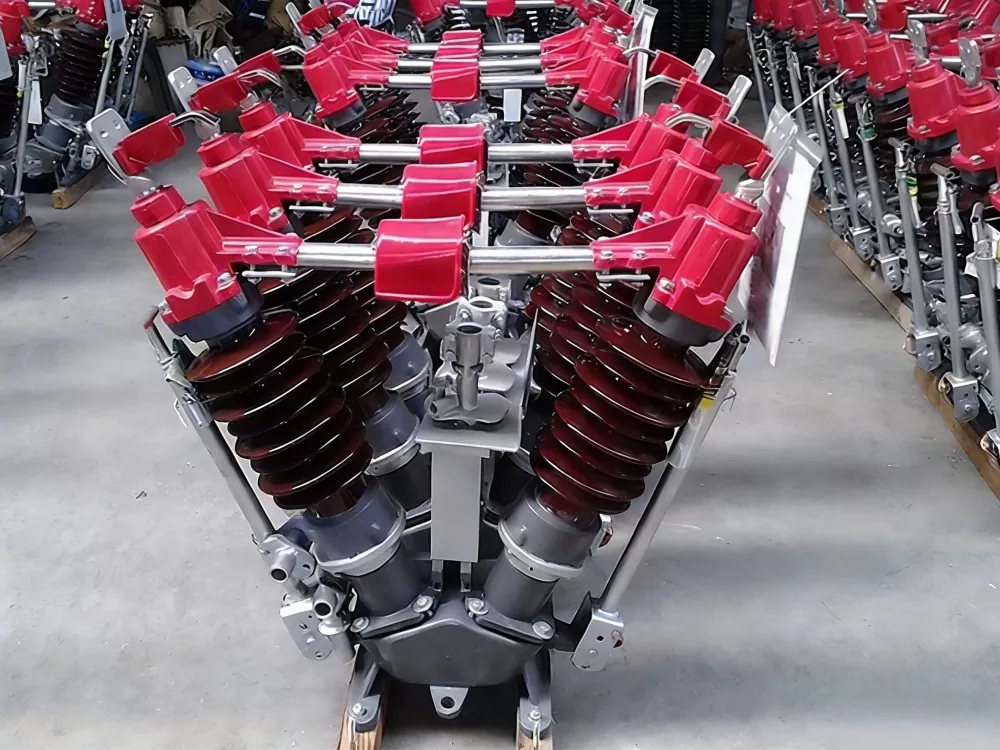

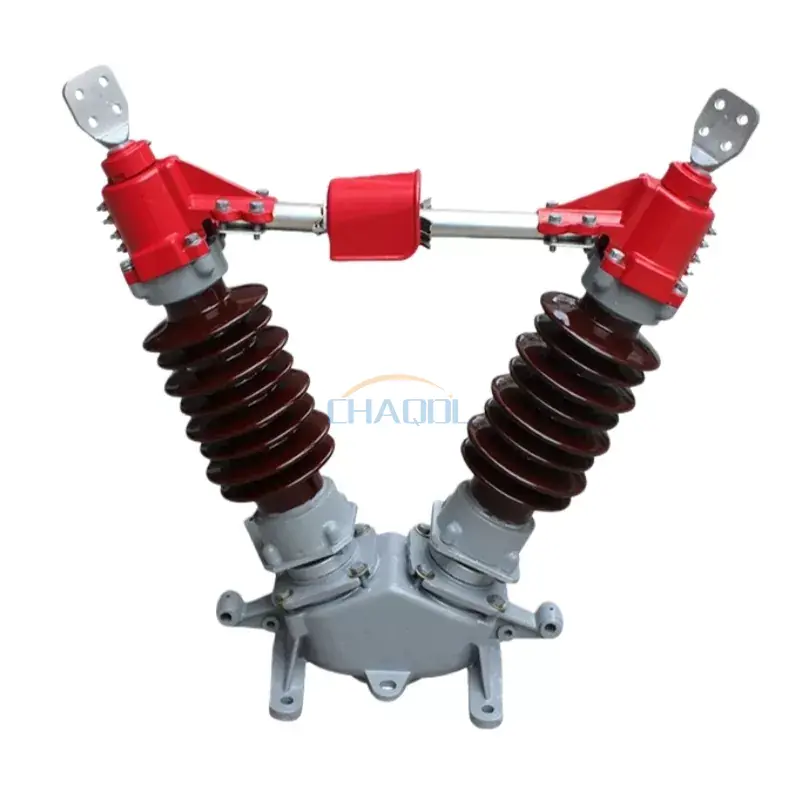

Өнімнің нақты фотосуреттері

40.5KV Outdoor Disconnecting Switch

Техникалық параметрлер

Жоба атауы			Параметр мәні
Номиналды кернеу			40,5 кВ	72,5 кВ			126 кВ
Номиналды оқшаулау деңгейі	1 минуттық қуат жиілігіне төзімді кернеу		95/115 КВ	140/160 КВ			230/245кВ
	Найзағай импульсіне төтеп беретін кернеу		185/215 КВ	325/375 КВ			550/630 КВ
Номиналды жиілік			50 Гц
Номиналды ток			630/1250A	1600А			2000А
Қысқа тұйықталудың номиналды ұзақтығы			4/2 с
Номиналды терминалдық механикалық жүктеме	Көлденең бойлық жүктеме		750Н	1000Н
	Көлденең бүйірлік жүктеме		500Н	750Н
	Тік күш		750Н	1000Н
Жылжымалы қашықтық			1013/1256 мм	1813/2248 мм
Механикалық өмір			2000 рет
Қолмен басқарылатын механизм			CS17，CS17G
Қозғалтқышпен жұмыс істейтін механизм		Үлгі	CJ5/CJ6
		Қозғалтқыш кернеуі	AC220/380， DC220
		Басқару тізбегінің кернеуі	AC220， DC220
		Ашылу уақыты (ажыратқыштың)	6±1с
Өнім салмағы		Жерге қосылмаған	360 кг		500 кг	800 кг
		Бір реттік жерге қосу	390 кг		560 кг	900 кг
		Қосарлы жерге қосу	430 кг		620 кг	1000 кг

Өнім өлшемдерінің диаграммасы

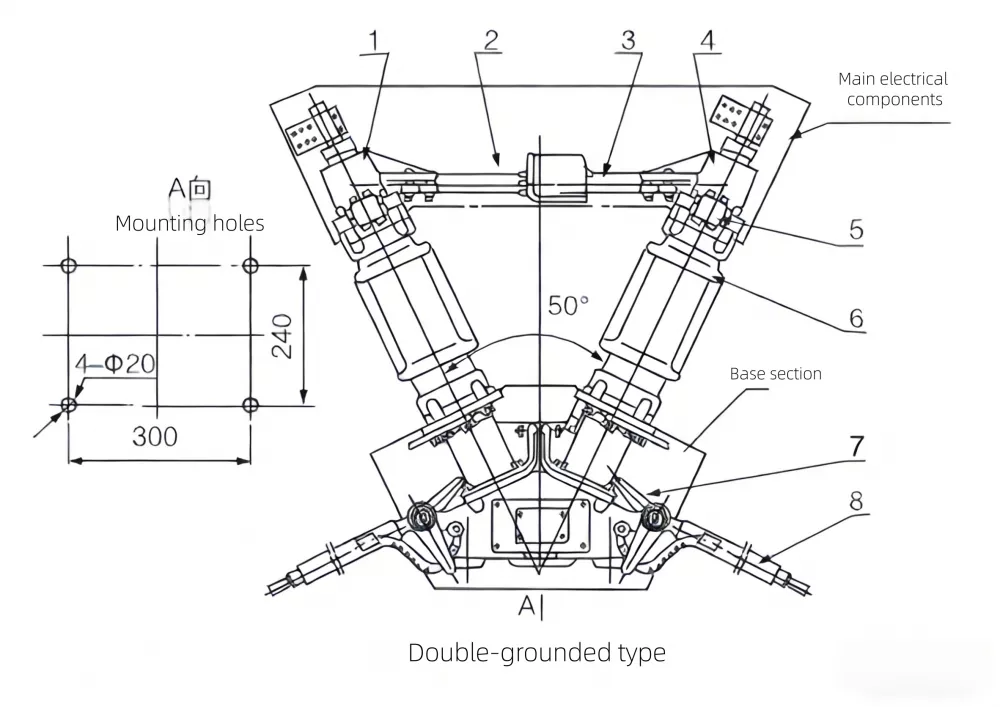

GW5-40,5KV сыртқы ажыратқыштың өлшемдерінің диаграммасы

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Терминалдық блок
2. Негізгі байланыс
3. Негізгі жанасу саусақ
4. Терминал блогы
5. Жерге қосу саусағы
6. Пост изоляторы
7. Шектеу тақтасы
8. Жерге қосқыш

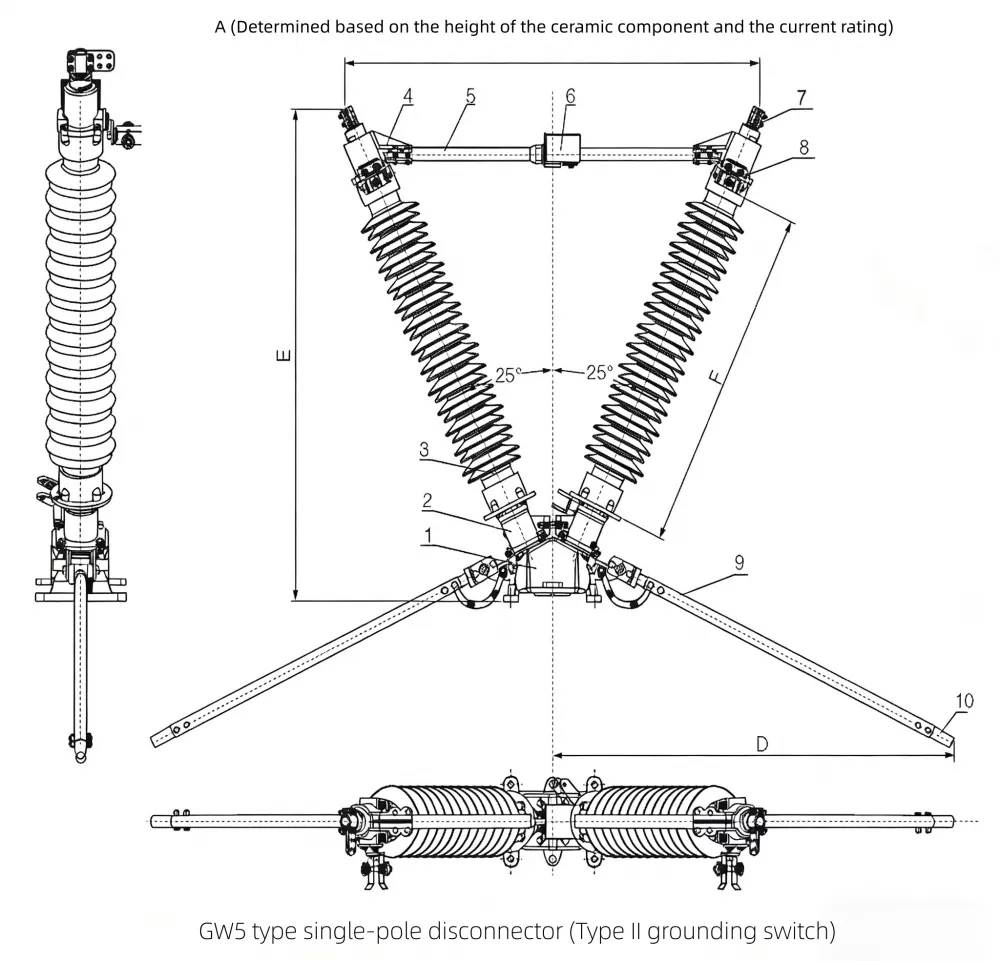

GW5-126 Сыртқы ажыратқышты ажыратқыш өлшемдер диаграммасы

Outdoor High Voltage Disconnect Switch Diagram

1. Негіз
2. Қолдау
3. Оқшаулау бағанасы
4. Терминал блогы
5. Дөңгелек білік өткізгіш өзек
6. Шаршы білік өткізгіш өзек
7. Терминал қысқышы
8. Жерге қосқыштың стационарлық контактісі
9. Жерге қосқыш алюминий түтік
10. Жерге қосқыштың контактісі

Ұқсас өнімдермен салыстыру

Бағалау элементі	Біздің GW5 40,5 кВ сыртқы ажыратқыш	Кәдімгі бәсекелес үлгісі
Құрылымдық тұрақтылық	Желге төзімділігі жоғары қос бағаналы V-типті арматураланған дизайн	Бір бағаналы құрылым, төменгі механикалық тұрақтылық
Байланыс өнімділігі	Күміс жалатылған жанасу саусақтары, оңтайландырылған қысымды бөлу	Стандартты мыс контактілері, жылдамырақ тозу
Сыртқы төзімділік	Коррозияға қарсы жабын + күшейтілген оқшаулағыш жүйесі	Негізгі жабын, шектеулі жағалау өнімділігі
Жұмыс икемділігі	Құлыптан қорғаумен қолмен + моторлы жұмысты қолдайды	Көбінесе қолмен жұмыс істейді
Техникалық қызмет көрсету құны	Ұзақ механикалық қызмет мерзіміне байланысты төмен (2000 цикл)	Жоғары техникалық қызмет көрсету жиілігі

Қолдану сценарийлері

The40,5 кВ сыртқы ажырату қосқышыкеңінен қолданылады:

Жоғары вольтты қосалқы станциялар мен тарату құрылғылары
Электр беру желілерінің оқшаулау жүйелері
Өнеркәсіптік электр тарату желілері
Жаңартылатын энергия желілеріне қосылу нүктелері (жел және күн фермалары)
Қалалық және ауылдық желілерді жаңарту жобалары

Өзінің берік механикалық дизайнымен және тұрақты электрлік өнімділігімен бұл айырғыш сыртқы ортада ұзақ мерзімді қауіпсіздік пен пайдалану тиімділігін қажет ететін операторлар үшін сенімді таңдау болып табылады.
