Anqiang Power сенімді өндіредіІшкі жоғары вольтты ажыратқыш12кВ тарату жүйелерінде қауіпсіз оқшаулау және тізбекті бөлу үшін арналған. GN19 сериясы көзге көрінетін ажырату және пайдалану қауіпсіздігі қажет болатын жабық тарату құрылғылары бөлмелерінде, қосалқы станцияларда және өнеркәсіптік қуатты басқару шкафтарында кеңінен қолданылады. Оның үш полюсті құрылымы қайталанатын коммутация жағдайында синхрондалған жұмысты және тұрақты механикалық өнімділікті қамтамасыз етеді.
Құрылғы қатты негізді жақтаумен, айналмалы білік механизмімен, фарфордан жасалған бағаналық оқшаулағыштармен және жоғары өткізгіштіктегі мыс ажыратқыш қалақтармен жасалған. Әрбір компонент тұрақты байланыс қысымын ұстап тұру және жұмыс кезінде электр кедергісін азайту үшін жасалған, бұл ұзақ қызмет ету мерзімін және орташа кернеулі желілерде сенімді коммутация өнімділігін қамтамасыз етеді.

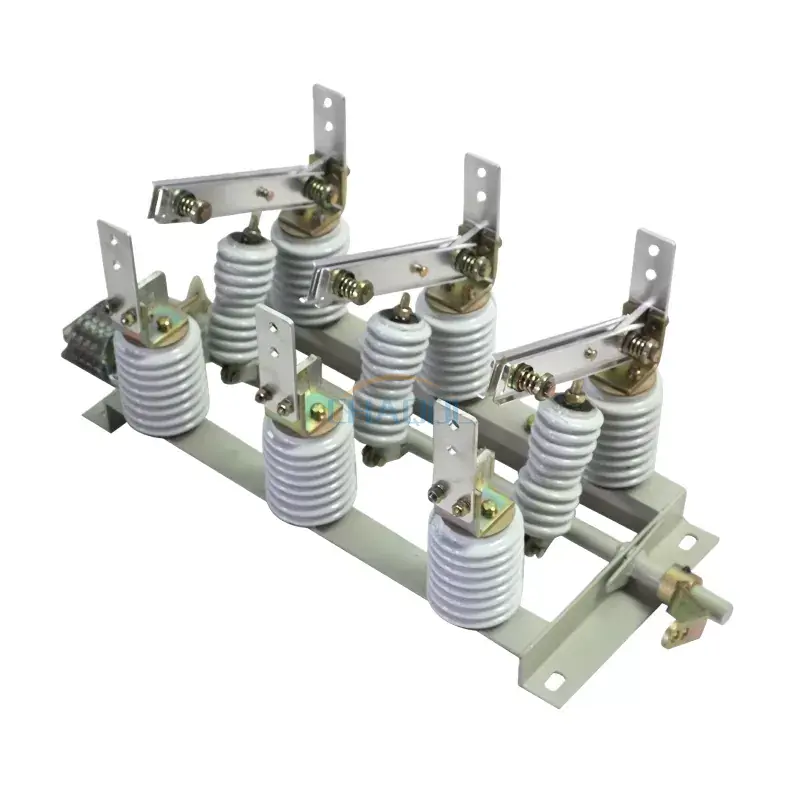

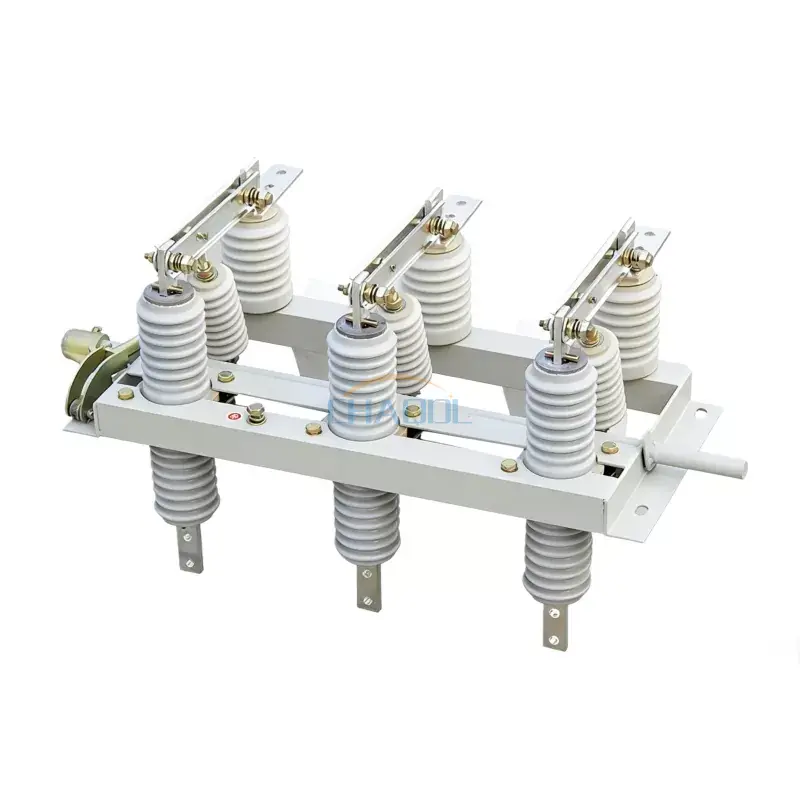

Коммутатор негізгі жақтаудан, айналмалы білік жүйесінен, шатундардан, фарфордан жасалған бағаналы оқшаулағыштардан және мыс қорытпасынан жасалған қосқыш қалақтарынан тұратын үш полюсті біріктірілген механикалық құрылымды қабылдайды. Жұмыс білігін қолмен немесе моторлы басқару механизмдеріне икемді түрде қосуға болады, бұл әртүрлі тарату құрылғыларының орналасуларында бейімделгіш орнатуға мүмкіндік береді.
GN19-12W, GN19-12G, GN19-12X және GN19-12ST сияқты арнайы нұсқалар әртүрлі орталарға, соның ішінде ластанған аумақтарға, биік аймақтарға, кернеуді көрсету талаптарын және қос лақтыруды ауыстырып қосу қолданбаларына арналған.
GN19 сериялы үлгілердің электрлік өнімділік сипаттамалары:
| Модель және техникалық сипаттамалар | Номиналды кернеу | Номиналды ток | Номиналды қысқа уақытқа төзімді ток | Номиналды шыңға төзімді ток |
| GN19-12/400-12.5 | 12кВ | 400А | 12,5 кА | 31,5 кА |
| GN19-12/630-20 | 12кВ | 630А | 20кА | 50кА |
| GN19-12/1000-31.5 | 12кВ | 1000А | 31,5 кА | 80кА |
| GN19-12/1250-31.5 | 12кВ | 1250A | 31,5 кА | 80кА |
| GN19-12C/400-12,5 | 12кВ | 400А | 12,5 кА | 31,5 кА |
| GN19-12C/630-20 | 12кВ | 630А | 20кА | 50кА |
| GN19-12C/1000-31,5 | 12кВ | 1000А | 31,5 кА | 80кА |
| GN19-12C/1250-31,5 | 12кВ | 1250A | 31,5 кА | 80кА |
|

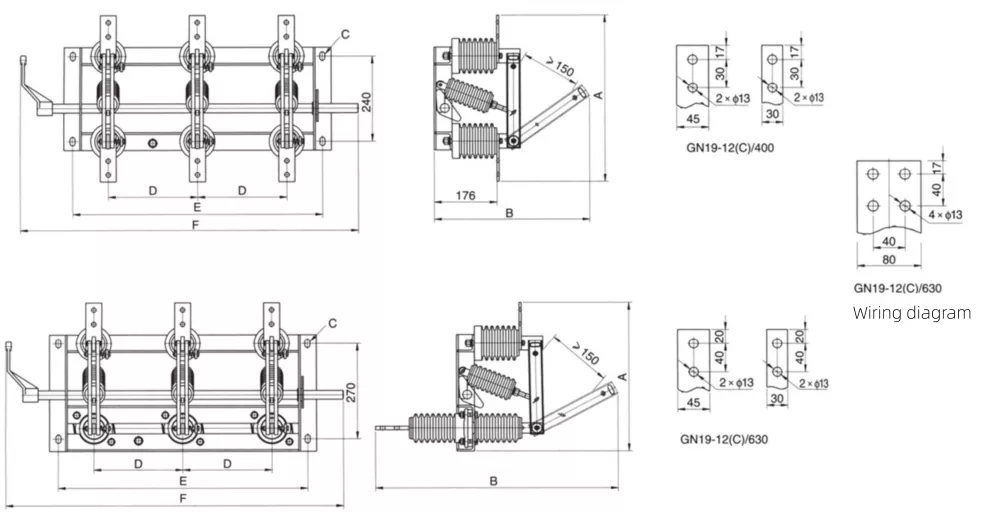

Модель және техникалық сипаттамалар |
A |
B |
C |
D |
|
GN19-12/400 |
450 |
446 |
185 |
4-14*24 |
|
GN19-12/630 |
470 |
446 |
185 |
4-14*24 |
|
GN19-12/1000/1250 |
510 |
500 |
196 |
4-18*28 |
|
GN19-12C/400 |
420 |
690 |
185 |
4-14*24 |
|
GN19-12C/630 |
430 |
690 |
185 |
4-14*24 |
|
GN19-12C/1000/1250 |
470 |
745 |
196 |
4-18*28 |
Нақты әлемдегі электр қуатын тарату жобаларындаІшкі жоғары вольтты ажыратқышнарықта жиі қолданылатын кәдімгі оқшаулағыш қосқыштармен салыстырғанда айқын артықшылықтарды көрсетеді.
| Салыстыру элементі | Біздің GN19 сериясы | Әдеттегі бәсекелес өнімдер |
| Байланыс құрылымы | Төмен кедергісі бар оңтайландырылған қос контактілі қысым дизайны | Бір контактілі құрылым, уақыт өте жоғары байланыс жоғалуы |
| Механикалық төзімділік | Жиі жұмыс істеуге жарамды жоғары цикл механикалық төзімділік | Жиі ауысу жағдайында шектеулі циклдің қызмет ету мерзімі |
| Оқшаулау сенімділігі | Күшейтілген сырғыма қашықтығы бар жоғары берік фарфор изоляторы | Ластануға төзімділігі төмен стандартты фарфор дизайны |
| Қоршаған ортаға бейімделу | Ластану, биіктік және индикатор нұсқаларын қолдайды | Шектеулі теңшеу опциялары |
| Техникалық қызмет көрсету талабы | Тұрақты ұзақ мерзімді өнімділікпен төмен техникалық қызмет көрсету | Жиі тексеруді және реттеуді қажет етеді |
Бұл ішкі жоғары вольтты ажыратқыш келесі жағдайларда кеңінен қолданылады:
Дұрыс орнату Ішкі жоғары вольтты ажыратқыштың оңтайлы жұмысын қамтамасыз етеді. Құрылғы айналмалы біліктің дұрыс туралануымен тұрақты негіз жақтауына орнатылуы керек. Жүйені қуаттандырмас бұрын жұмыс механизмінің тегіс механикалық байланысын тексеру керек.
1-сұрақ: Бұл қосқыштың негізгі қызметі қандай?
Ол электр тізбектерін қауіпсіз оқшаулау және орташа кернеулі жүйелерде көрінетін ажырату нүктесін қамтамасыз ету үшін қолданылады.
2-сұрақ: Оны сыртта қолдануға бола ма?
Бұл модель негізінен ішкі пайдалануға арналған. Сыртқы қолданбалар арнайы номиналды қоршауларды немесе сыртқы коммутатор нұсқаларын қажет етеді.
3-сұрақ: Сіздің өніміңіздің стандартты нарық опцияларынан айырмашылығы неде?
Әдеттегі конструкциялармен салыстырғанда, бұл ішкі жоғары вольтты ажыратқыш қосқыш жақсартылған механикалық қызмет ету мерзімін, жақсы оқшаулау дизайнын және конфигурацияның икемділігін ұсынады.
4-сұрақ: теңшеу қол жетімді ме?
Иә, әртүрлі ағымдағы рейтингтерді, биіктік нұсқаларын және индикатор конфигурацияларын жоба талаптарына сәйкес реттеуге болады.
5-сұрақ: Ол қаншалықты жиі техникалық қызмет көрсетуді қажет етеді?
Қалыпты жағдайда оның тұрақты механикалық құрылымы мен коррозияға төзімді материалдары арқасында мерзімді тексеру жеткілікті.
