36кВ ішкі жоғары вольтты ажыратқыш

The36кВ ішкі жоғары вольтты ажыратқыш(Үлгі:ZN85-40,5) электр тарату жүйелерін сенімді қорғауға және коммутациялауға арналған орташа вольтты вакуумдық ажыратқыш болып табылады. Біріктірілген серіппелі жұмыс механизмі бар ықшам тік құрылымды ұсынады, ол тамаша механикалық беріктік пен жұмыс тұрақтылығын сақтай отырып, орнату тереңдігін айтарлықтай азайтады.

Өнеркәсіптік электр қуатын таратуға, қосалқы станцияларға, электр станцияларына, тау-кен жұмыстарына және ірі коммерциялық нысандарға арналған36кВ ішкі жоғары вольтты ажыратқышқалыпты жүктеме тоғының, шамадан тыс жүктеме тоғының және қысқа тұйықталудың ақаулық тоғының сенімді ауысуын қамтамасыз етеді. Оның техникалық қызмет көрсетуге ыңғайлы құрылымы, ұзақ қызмет ету мерзімі және жоғары үзіліс өнімділігі оны қазіргі заманғы орта вольтты тарату құрылғылары жүйелері үшін тамаша шешім етеді.

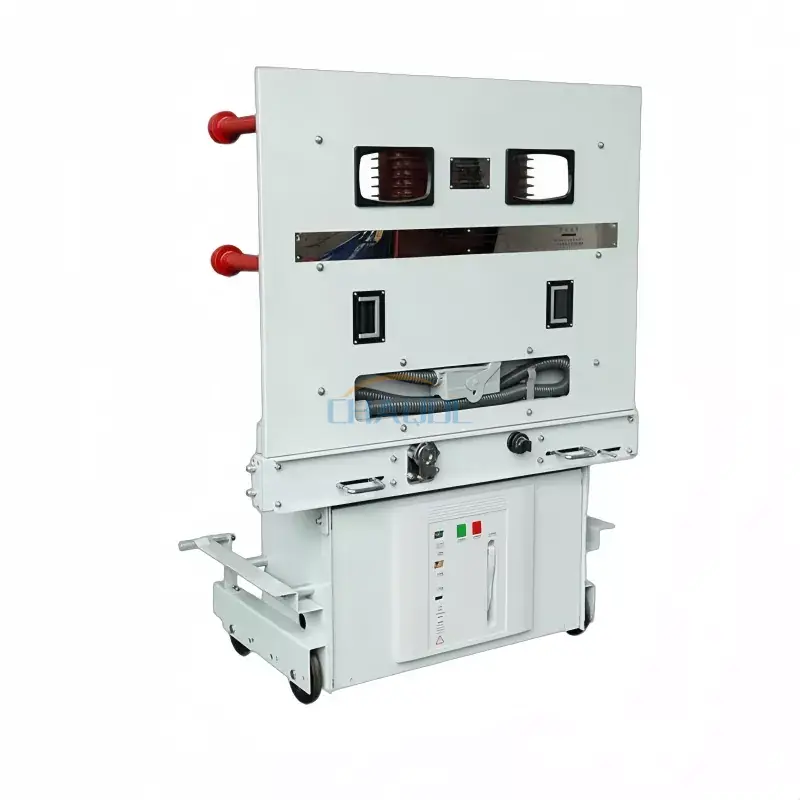

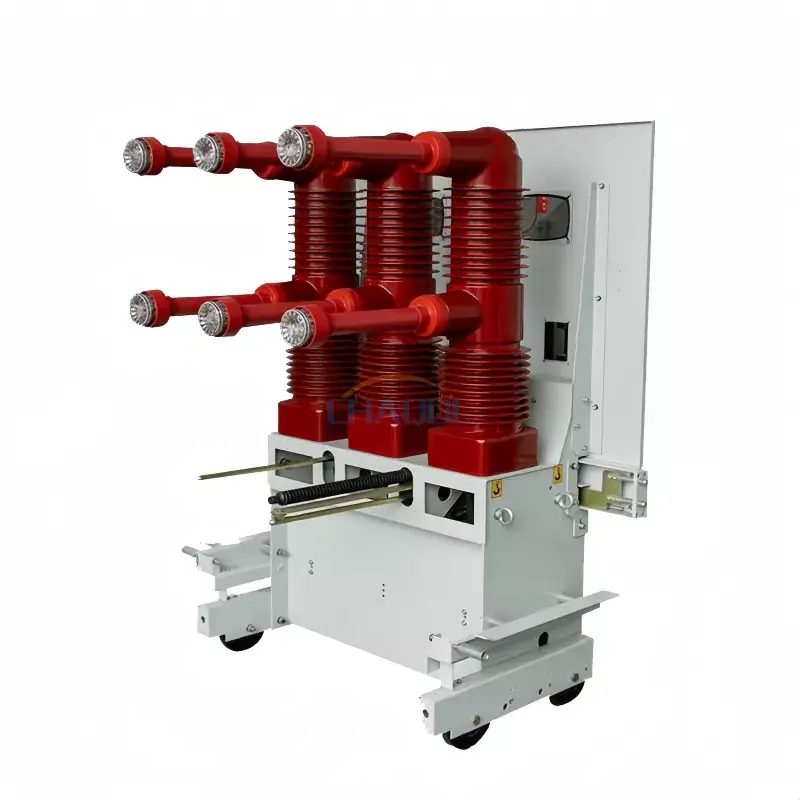

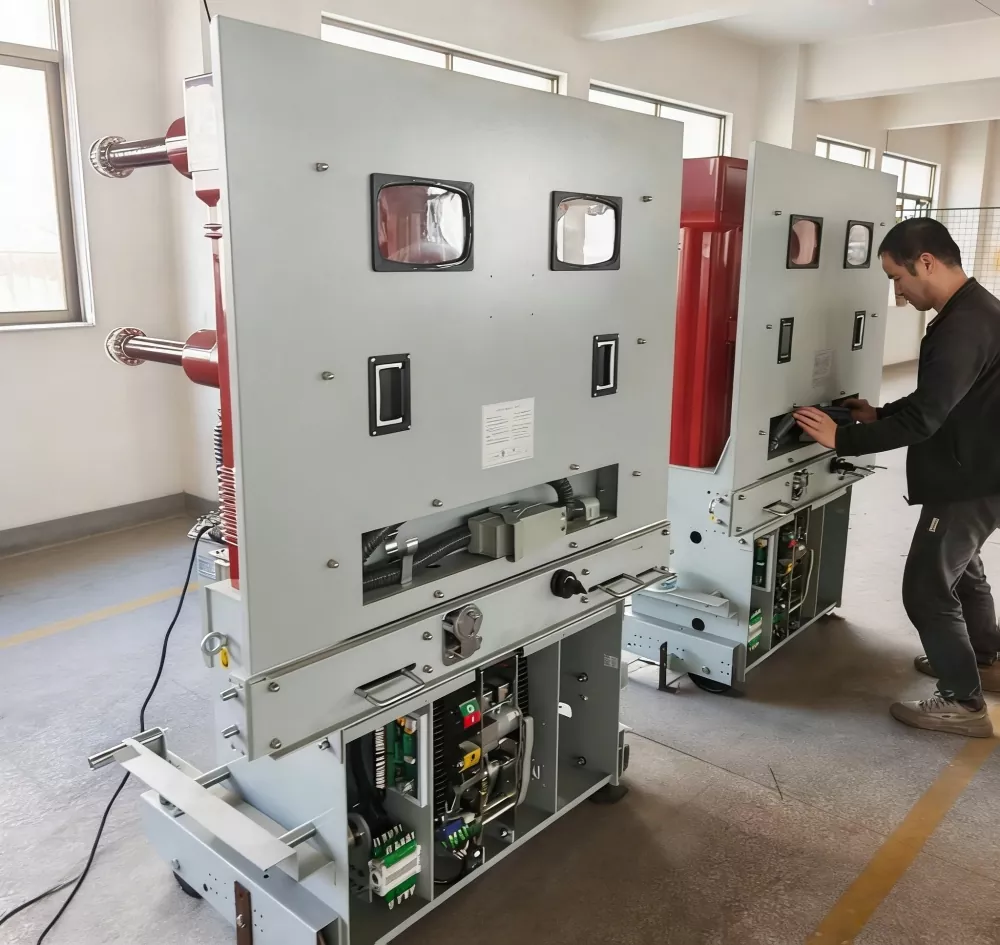

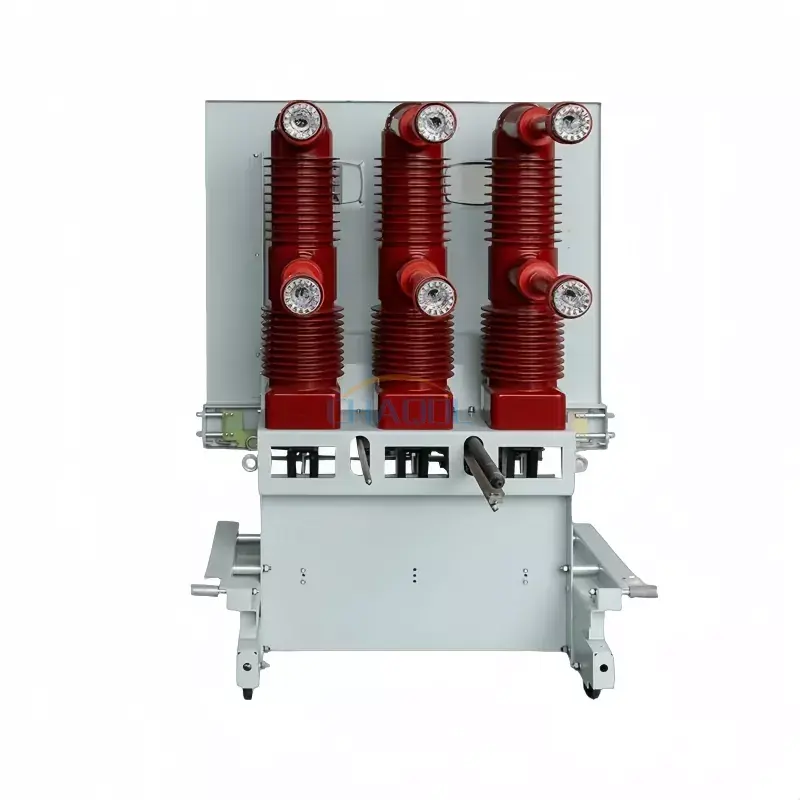

Өнім фотосуреттері

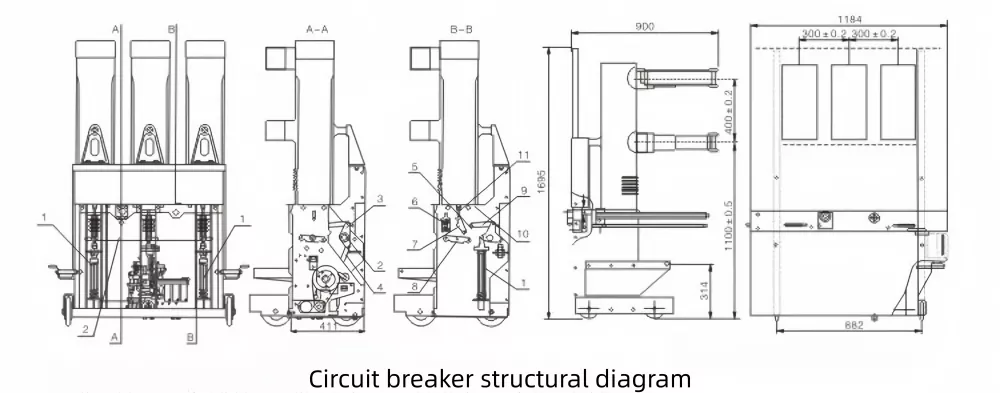

Өнім өлшемдерінің диаграммасы

1. Ашылу көктемі
2. Негізгі білік
3. Ортаңғы полюсті иінді қол
4. Трансмиссиялық штанга
5. Трансмиссияны қосу тақтасы
6. Көктеммен байланыс
7/8/9. Трансмиссияны біріктіретін пластиналар
10. Бүйірлік полюстің иінді тұтқасы
11. Сфералық мойынтірек

Негізгі мүмкіндіктер

• Тігінен орнатылған ықшам құрылым тарату құрылғыларын орнату тереңдігін азайтады.
• Жоғары өнімді вакуумдық сөндіргіш доғаның тез сөнуін, оқшаулауды тамаша қалпына келтіруді және ақаулардың сенімді үзілуін қамтамасыз етеді.
• Техникалық қызмет көрсетілмейтін серіппелі жұмыс механизмі дейін қолдайды10 000 механикалық операция, операциялық шығындарды азайту.
• Тұрақты беріліс жүйесі жоғары жұмыс сенімділігімен біркелкі ашу және жабу өнімділігін қамтамасыз етеді.
• Жеңіл дизайн орнатуды, іске қосуды және жабдыққа техникалық қызмет көрсетуді жеңілдетеді.
• Орташа кернеуді қажет ететін қолданбаларда жиі ауыстырып қосу операциялары үшін қолайлы.
• Электр станцияларымен, қосалқы станциялармен, өнеркәсіптік нысандармен, тау-кен кәсіпорындарымен және коммуналдық тарату желілерімен үйлесімді.

Типтік қолданбалар

The36кВ ішкі жоғары вольтты ажыратқышорта вольтты қуатты қорғау және басқару үшін кеңінен қолданылады:

• Электр энергиясын өндіретін қондырғылар
• Электр қосалқы станциялары
• Өнеркәсіптік өндіріс орындары
• Тау-кен жұмыстары
• Мұнай-химия зауыттары
• Коммерциялық және инфрақұрылымдық энергия тарату жүйелері
• Орта вольтты тарату құрылғыларының панельдері

Техникалық параметрлер

Артықшылықтары

• Орта вольтты желілер үшін тамаша қысқа тұйықталуды үзу мүмкіндігі.
• Токтың үзілуінен кейін жоғары диэлектрлік беріктік және оқшаулауды тез қалпына келтіру.
• Тығыздалған вакуумдық сөндіргіштің және оңтайландырылған серіппелі механизмнің арқасында төмен техникалық қызмет көрсету талаптары.
• Ықшам кеңістік кеңістік шектеулі тарату құрылғыларының шкафтарында орнатуға мүмкіндік береді.
• Ұзақ механикалық және электрлік қызмет ету мерзімі жалпы меншік құнын төмендетеді.
• Жиі ауысу жағдайында сенімді өнімділік.

Неліктен біздің өнімдерді таңдау керек?

Біздің36кВ ішкі жоғары вольтты ажыратқышпремиум вакуумдық сөндіргіштер мен дәлме-дәл механикалық құрамдастарды пайдалана отырып, қатаң сапаны бақылау процедуралары бойынша өндіріледі. Тұрақты электрлік өнімділік пен ұзақ мерзімді жұмыс сенімділігін қамтамасыз ету үшін әрбір қондырғы жөнелту алдында кешенді зауыттық сынақтан өтеді.

OEM және теңшелген конфигурациялар, соның ішінде әртүрлі номиналды токтар, жұмыс кернеулері, орнату өлшемдері, қосалқы контактілер және бүкіл әлем бойынша әртүрлі жоба талаптарын қанағаттандыру үшін коммутациялық құрылғыларды сәйкестендіру шешімдері бар.

Жиі қойылатын сұрақтар

1. 36кВ ішкі жоғары вольтты ажыратқыш не үшін қолданылады?

Ол қалыпты жүктеме тогын, шамадан тыс жүктеме тогын және қысқа тұйықталу тогын ауыстыру арқылы орташа кернеулі электр жүйелерін қорғауға және басқаруға арналған. Ол қосалқы станцияларда, электр станцияларында, өнеркәсіптік нысандарда, тау-кен жұмыстарында, орта вольтты тарату құрылғыларында кеңінен қолданылады.

2. Вакуумдық ажыратқыштың негізгі артықшылықтары қандай?

Вакуумдық ажыратқыштар доғаның тез сөнуін, оқшаулауды тамаша қалпына келтіруді, ұзақ механикалық қызмет етуді, техникалық қызмет көрсетудің төмен талаптарын, ықшам өлшемдерді және жоғары жұмыс сенімділігін қамтамасыз етеді. Олар экологиялық таза, өйткені олар оқшаулағыш май немесе SF6 газын қажет етпейді.

3. Қандай кернеу мен ток көрсеткіштері бар?

Бұл модель номиналды кернеулерді қолдайды36кВ және 40,5кВ, номиналды ағымдағы опцияларымен1250A, 1600A және 2000A. Қуатты таратудың әртүрлі талаптарын қанағаттандыру үшін әртүрлі ажырату қуаттары бар.

4. 36кВ ішкі жоғары вольтты ажыратқышты қайда орнатуға болады?

Ол қосалқы станцияларда, өнеркәсіптік зауыттарда, коммуналдық электр жүйелерінде, коммерциялық ғимараттарда, жаңартылатын энергия жобаларында және тау-кен өндірісінде орнатылған ішкі орта вольтты тарату құрылғыларына жарамды.

5. Автоматты ажыратқышты теңшеуге бола ма?

Иә. OEM және теңшелген шешімдер қол жетімді, соның ішінде номиналды ток, жұмыс кернеуі, қосалқы контактілер, орнату өлшемдері, басқару керек-жарақтары және жоба спецификацияларына сәйкес коммутациялық құрылғылардың үйлесімділігі.

6. Механикалық қызмет ету мерзімі қанша?

Автоматты ажыратқыш механикалық қызмет ету мерзімін ұсынады10 000 жұмыс циклі, техникалық қызмет көрсету және ауыстыру шығындарын азайту кезінде сенімді ұзақ мерзімді өнімділікті қамтамасыз ету.

7. Өнім халықаралық стандарттарға сәйкес келе ме?

Ажыратқыш орташа вольтты вакуумдық ажыратқыштар үшін қолданылатын IEC стандарттарына сәйкес жасалған және сыналған. Қосымша сертификаттар мен теңшелген техникалық талаптар тапсырыс берушінің немесе жобаның спецификацияларына негізделуі мүмкін.

8. Бұл автоматты ажыратқышты қолданыстағы тарату құрылғыларының жүйелеріне біріктіруге бола ма?

Иә. Ол әртүрлі орташа вольтты тарату құрылғыларының панельдеріне оңай біріктіру үшін жасалған. Біздің инженерлік команда сонымен қатар реттелген монтаж өлшемдерін және жөндеу немесе жаңа орнату жобаларына техникалық қолдау көрсете алады.
