24кВ бүйірлік вакуумдық ажыратқыш

The24кВ бүйірлік вакуумдық ажыратқыш(Модель: ZN63A (VS1)-24) номиналды кернеуі 24 кВ болатын үш фазалы айнымалы ток 50 Гц қуат жүйелеріне арналған жоғары өнімді ішкі орта кернеулі автоматты ажыратқыш. Ол қосалқы станцияларды, электр станцияларын, өнеркәсіптік нысандарды және электр энергиясын тарату жүйелерін сенімді қорғауды, коммутацияны және басқаруды қамтамасыз ететін жұмыс механизмі мен вакуумдық сөндіргішті ықшам құрылымға біріктіреді. Ажыратқыш әртүрлі коммутациялық құрылғылардың конфигурацияларына сәйкес келетін бекітілген және тартылатын нұсқаларда қол жетімді.

Жетілдірілген вакуумды үзу технологиясы, жоғары механикалық төзімділік және төмен техникалық қызмет көрсету талаптары бар бұл автоматты ажыратқыш жиі коммутация операцияларын қамтитын қолданбалар үшін өте қолайлы. Ол металлургияда, тау-кен өнеркәсібінде, химия зауыттарында, көмір өнеркәсібінде, коммуналдық қосалқы станцияларда және энергияны қауіпсіз және сенімді бөлу қажет болатын жаңартылатын энергия жобаларында кеңінен қолданылады.

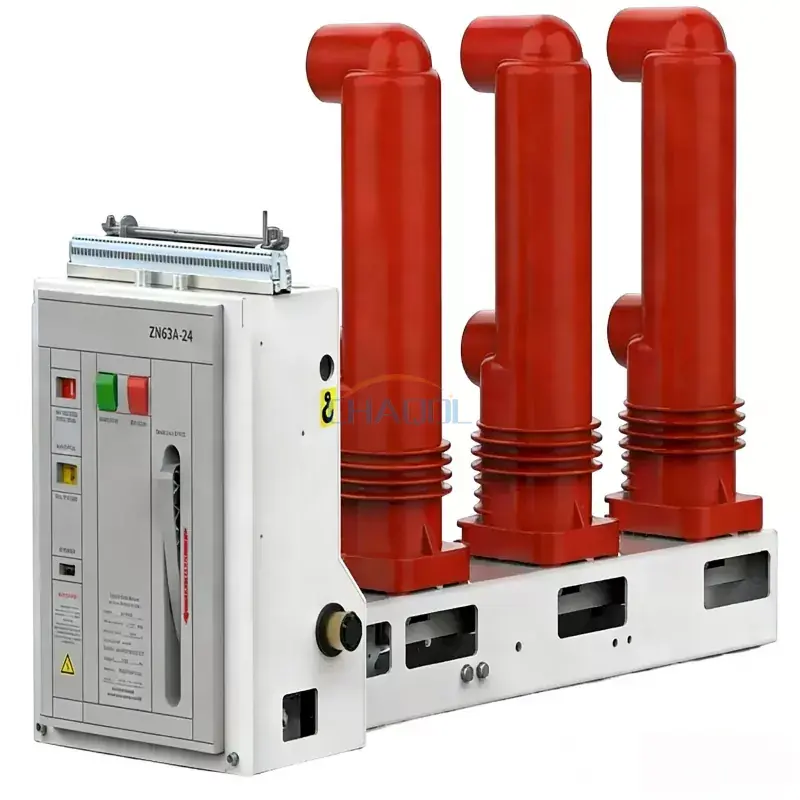

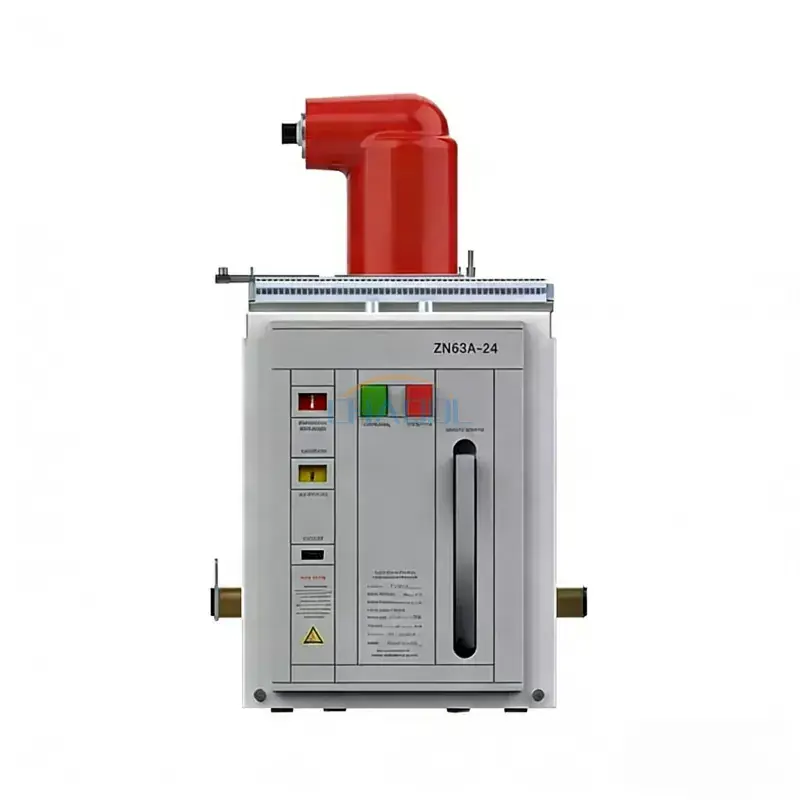

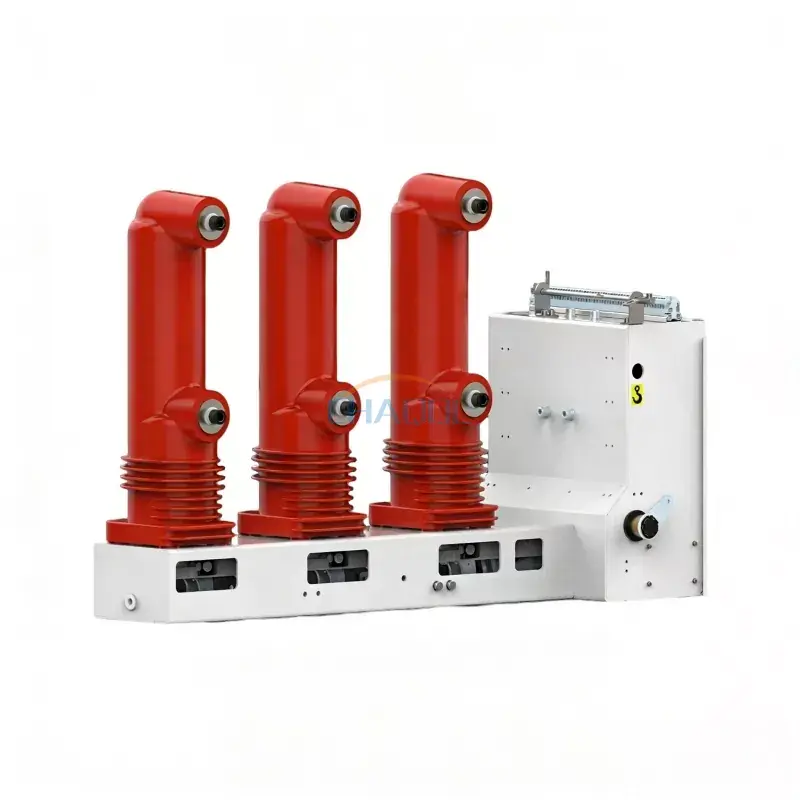

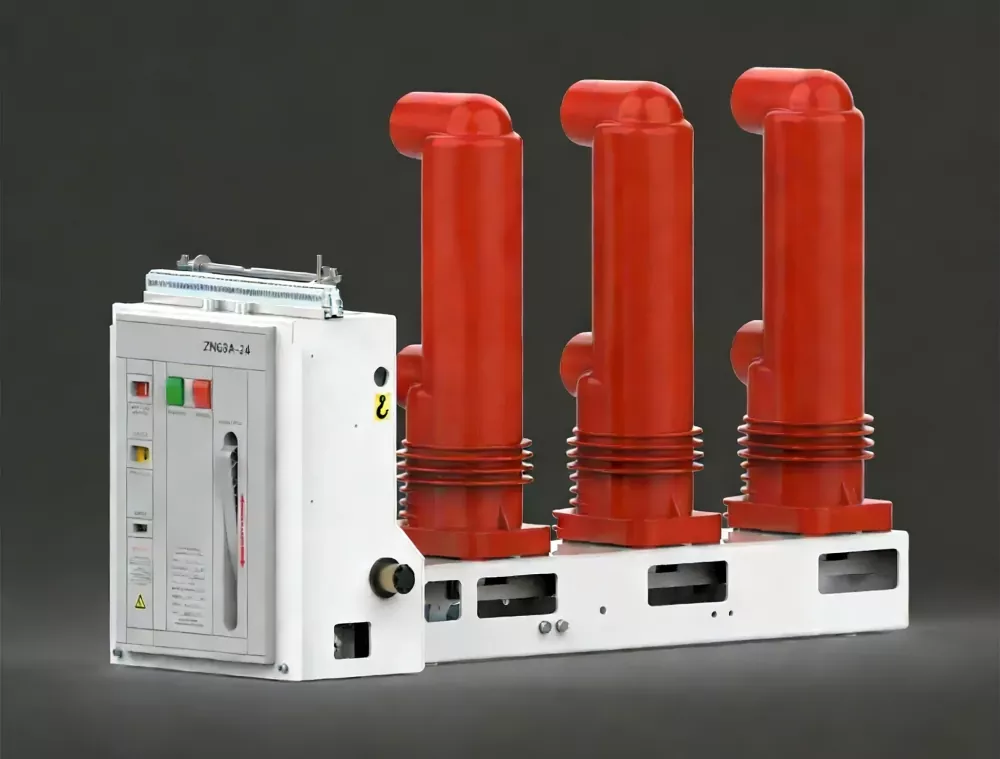

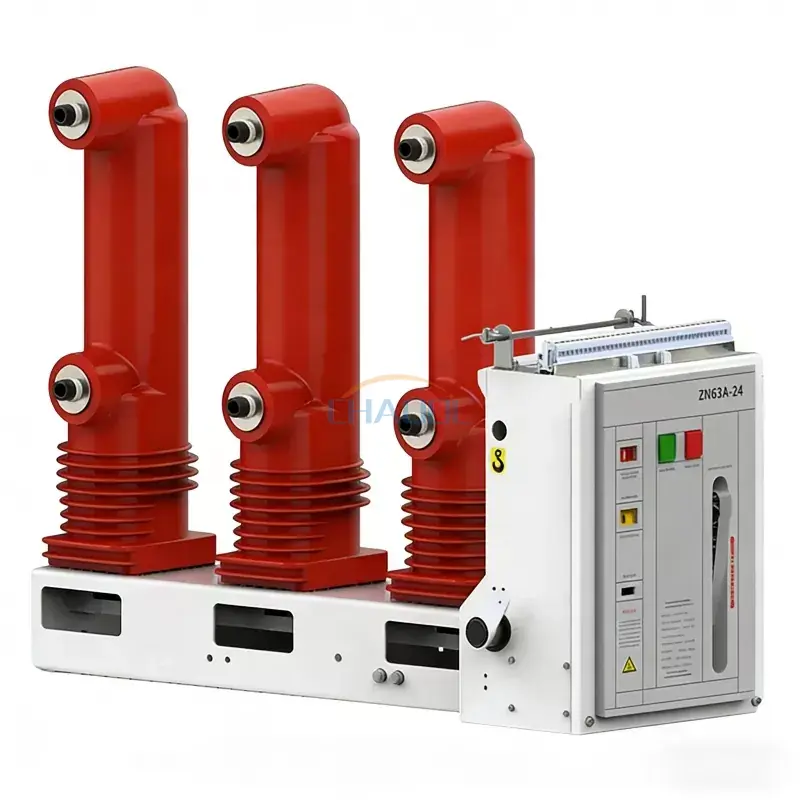

Өнімнің сыртқы түрі

Өлшемдер диаграммасы

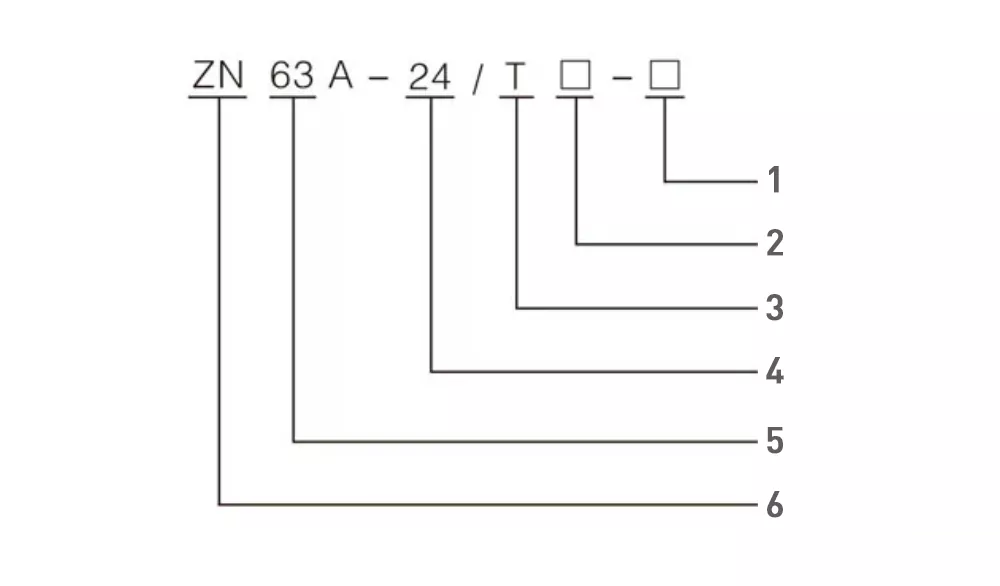

Модельді анықтау

• 1 – Номиналды қысқа тұйықталу тогы (кА)
• 2 – Номиналды ток (A)
• 3 – Жұмыс механизмі
• 4 – Номиналды кернеу (кВ)
• 5 – Дизайн сериясы
• 6 – Ішкі вакуумдық ажыратқыш

Өнім ерекшеліктері

• Ықшам дизайны және сенімді беріліс қорабы бар бүйірлік біріктірілген басқару механизмі.
• Мыс-хром контактілері бар жоғары өнімді вакуумды ажыратқыш доғаны сөндірудің тамаша мүмкіндігін және ұзартылған электрлік қызмет мерзімін қамтамасыз етеді.
• Көлденең орналасқан серіппелі жұмыс механизмі қолмен де, қозғалтқышты да зарядтауды қолдайды.
• The24кВ бүйірлік вакуумдық ажыратқышәр түрлі тарату құрылғыларының жүйелеріне сәйкес келетін тұрақты немесе тартылатын түр ретінде орнатылуы мүмкін.
• Жоғары диэлектрлік оқшаулау беріктігі, аз ток кесу және тамаша қысқа тұйықталу үзіліс өнімділігі.
• Қатты эпоксидті оқшаулау ылғалға, ультракүлгін сәулеленуге, температураның өзгеруіне, қартаюға және ластануға тамаша төзімділік береді.
• Механикалық қызмет ету мерзімі 10 000 операцияға дейін, бұл оны жиі ауысатын қолданбалар үшін қолайлы етеді.
• Зияткерлік қорғаныс релелері мен қосалқы станцияларды автоматтандыру жүйелерін қолдайды.

Техникалық параметрлер

Құрылымдық дизайн

Ажыратқыш орталық тығыздалған керамикалық немесе шыны вакуумды ажыратқышпен жабдықталған үш фазалы полюстік құрылымды қабылдайды. Мыс-хром контактілері және бойлық магнит өрісінің технологиясы диэлектриктерді қалпына келтіруді және өнімділікті тоқтатуды жақсарта отырып, контакт эрозиясын тиімді төмендетеді. Біріктірілген серіппелі жұмыс механизмі қызмет ету мерзімі ішінде ең аз техникалық қызмет көрсетумен тұрақты ашу және жабу операцияларын қамтамасыз етеді.

Қолдану талаптарына байланысты тіректерді ылғалға, конденсацияға, ультракүлгін сәулелеріне және қатал өнеркәсіптік орталарға жоғары төзімділікті қамтамасыз ететін жоғары берік эпоксидті шайырлы оқшаулау немесе силикон резеңкемен қапталған оқшаулау арқылы жасауға болады.

Қолданбалар

The24кВ бүйірлік вакуумдық ажыратқышсенімді қорғауды, жиі жұмыс істеуді және ұзақ қызмет ету мерзімін қажет ететін орта вольтты тарату жүйелерінде кеңінен қолданылады.

• Электр станциялары
• Электр қосалқы станциялары
• Өнеркәсіптік электр энергиясын тарату жүйелері
• Тау-кен жұмыстары
• Металлургиялық зауыттар
• Химиялық өңдеу қондырғылары
• Көмір өнеркәсібі
• Жаңартылатын энергия жобалары
• Коммерциялық және коммуналдық электр желілері
• Ақылды қосалқы станциялар мен автоматтандыру жүйелері

Жұмыс ортасы

• Қоршаған орта температурасы: -15°C - +40°C
• Орнату биіктігі: 1000 м дейін (жоғарғы биіктіктер сұраныс бойынша қол жетімді)
• Ең жоғары сейсмикалық қарқындылық: 8 градус
• Салыстырмалы ылғалдылық: орташа тәуліктік ≤95%, айлық орташа ≤90%
• Өрт қаупі, жарылыс қаупі, қатты ластануы, коррозиялық газдары және шамадан тыс тербелістері жоқ орталар үшін қолайлы.

Жұмыс принципі

The24кВ бүйірлік вакуумдық ажыратқышдоға сөндіретін орта ретінде тығыздалған вакуумды сөндіргішті пайдаланады. Ақаулық токтар пайда болған кезде контактілер тез бөлінеді, ал вакуумдық камера электр доғасын дерлік дерлік сөндіреді, бұл контактілердің аз тозуымен жылдам ақаулық оқшаулауды қамтамасыз етеді. Серіппелі жұмыс механизмімен біріктірілген ажыратқыш сенімді коммутациялық өнімділікті, жоғары үзіліс сыйымдылығын және ұзақ мерзімді жұмыс тұрақтылығын қамтамасыз етеді.

Неліктен осы вакуумдық ажыратқышты таңдау керек?

• Ықшам біріктірілген бүйірлік дизайн
• Ұзақ электрлік және механикалық қызмет ету мерзімі
• Техникалық қызмет көрсетуге қолайлы құрылыс
• Оқшаулаудың тамаша өнімділігі
• Жиі ауысу жағдайында сенімді жұмыс
• Бекітілген және тартылатын тарату құрылғылары үшін қолайлы
• Зияткерлік қорғаныс және автоматтандыру жүйелерімен үйлесімді

Жиі қойылатын сұрақтар

24кВ бүйірлік вакуумдық ажыратқыш не үшін қолданылады?

Ол қосалқы станциялардағы, өнеркәсіптік қондырғылардағы, коммуналдық тарату жүйелеріндегі және коммерциялық электр желілеріндегі орташа кернеулі электр жабдықтарын ауыстыру, қорғау және басқару үшін қолданылады.

Вакуумдық ажыратқыштың артықшылықтары қандай?

Вакуумдық ажыратқыштар доғаның тамаша үзілуін, техникалық қызмет көрсетудің төмен талаптарын, ұзақ қызмет ету мерзімін, жоғары пайдалану сенімділігін және мұнай немесе SF6 газынсыз экологиялық таза жұмысты қамтамасыз етеді.

Бұл автоматты ажыратқышты тартқышқа орнатуға бола ма?

Иә. Ол әр түрлі тарату құрылғыларының жинақтарына икемді біріктіруге мүмкіндік беретін бекітілген және тартылатын конфигурацияларда қол жетімді.

Бұл өнімді қай салалар жиі пайдаланады?

Ол электр энергиясын өндіруде, қосалқы станцияларда, металлургияда, тау-кен өндіруде, химиялық өңдеуде, көмір өнеркәсібінде, жаңартылатын энергия объектілерінде және өнеркәсіптік электр тарату жүйелерінде кеңінен қолданылады.
